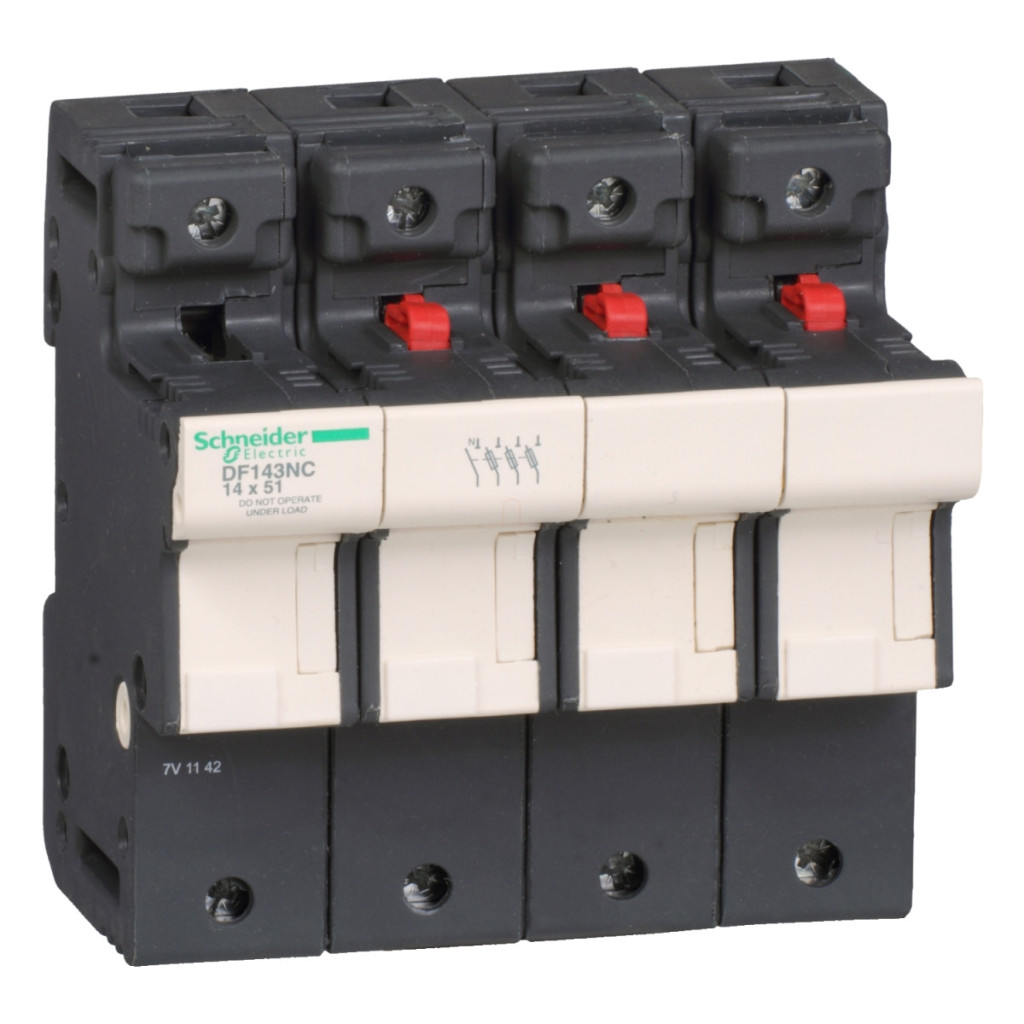

Suportul pentru siguranțe Schneider Electric TeSys DF, DF143NC este un suport robust și fiabil pentru siguranțe, destinat utilizării industriale. Acest model cu configurație 3P+N funcționează la un curent nominal de 50 A și o tensiune de 690 V c.a./c.c., fiind alegerea ideală pentru protecția împotriva supracurentului în echipamente industriale, sisteme de control și rețele de distribuție. Parte a gamei TeSys DF, suportul pentru siguranțe DF143NC este potrivit pentru siguranțe de 14x51 mm și dispune de un sistem de legătură tubulară pentru polul neutru. Este compatibil cu legături de siguranță echipate cu unități de declanșare DF3EA și DF3EN, precum și cu blocul de contacte auxiliare DF14AM, ceea ce îl face versatil pentru o gamă largă de aplicații. Dispozitivul poate fi utilizat în intervalul 0...50 A cu siguranțe m (protecție motor) și gG (uz general), oferind opțiuni flexibile de protecție. DF143NC are un comutator basculant pentru o operare ușoară. Are parametri tehnici excelenți: tensiune nominală de izolație de 690 V, rezistență la tensiune de impuls de 8 kV și curent nominal de scurtcircuit de 15 kA cu legături tubulare în conformitate cu IEC 60269-1. Rezistența sa la scurtcircuit este remarcabilă: 120 kA la 400 V și 500 V și 80 kA la 690 V, conform IEC 60947-3. Suportul siguranței are certificări internaționale, inclusiv IEC, UL, CSA și EAC, care garantează conformitatea cu standardele globale. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm în poziție verticală (cu o toleranță de ±23°). Terminalele cu șurub permit conectarea cablurilor rigide (1x 2,5...25 mm² sau 2x 2,5...10 mm²) și a cablurilor flexibile (cu sau fără capete, cu aceleași secțiuni transversale). Terminalele necesită un cuplu de strângere de 3,5 Nm. DF143NC are dimensiuni compacte: 110,8 mm înălțime, 105 mm lățime și 76,5 mm adâncime. Gradul de protecție IP20 și protecția TH asigură o protecție adecvată, în timp ce rezistența la foc de 960 °C (conform IEC 60695-2-1) sporește siguranța. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -20 și 60 °C (cu performanțe reduse peste 20 °C) și are o temperatură de depozitare cuprinsă între -40 și 80 °C.
Schneider Electric TeSys DF, LS1/GK1 - DF143NC - Suport siguranță pentru siguranță 3P N 50A Date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys DF
Tipul produsului sau al componentei: Suport siguranță
Denumire scurtă a dispozitivului: DF14
Compoziția dispozitivului: Legătură tubulară pentru pol neutru închis
Compatibilitate produs: Legătură siguranță DF3EA cu declanșare, legătură siguranță DF3EN cu declanșare, bloc contact auxiliar DF14AM
Parametri tehnici
Descriere pol: 3P + N
Dimensiunea siguranței: 14 x 51 mm
Tipul siguranței: 0...50 A, aM și 0...50 A, gG
Tip control: Comutator basculant
Tensiune nominală de funcționare: 690 V CA, 690 V CC
Curent nominal de funcționare: 50 A
Tensiune nominală de izolare: 690 V c.a.
Tensiune nominală de rezistență la impulsuri: 8 kV
Curent nominal de scurtcircuit de vârf: 15 kA cu legături tubulare conform IEC 60269-1
Rezistență la scurtcircuit: 120 kA 400 V conform IEC 60947-3, 120 kA 500 V conform IEC 60947-3, 80 kA la 690 V conform IEC 60947-3
Standarde și certificări
Standarde: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 Nr. 4248-1
Certificări de produs: IEC, recunoscut UL, CSA, EAC
Montare și conectare
Bază de montare: șină DIN simetrică de 35 mm
Poziție de montare: verticală (toleranță: +/- 23°)
Conexiuni - terminale:Terminale cu clemă cu șurub 1 cablu(e) 2,5...25 mm² rigid, Terminale cu clemă cu șurub 2 cablu(e) 2,5...10 mm² rigid, Terminale cu clemă cu șurub 1 cablu(e) 2,5...25 mm² cu sau fără capăt flexibil, borne cu prindere cu șurub 2 cabluri 2,5...10 mm² cu sau fără capete flexibile
Cuplu de strângere: 3,5 N.m
Dimensiuni și caracteristici de mediu
Înălțime: 110,8 mm
Lățime: 105 mm
Adâncime: 76,5 mm
Temperatura ambiantă de funcționare: -20...60 °C, cu reducere a performanței peste 20 °C
Temperatura ambiantă de depozitare: -40...80 °C
Grad de protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: DF14
