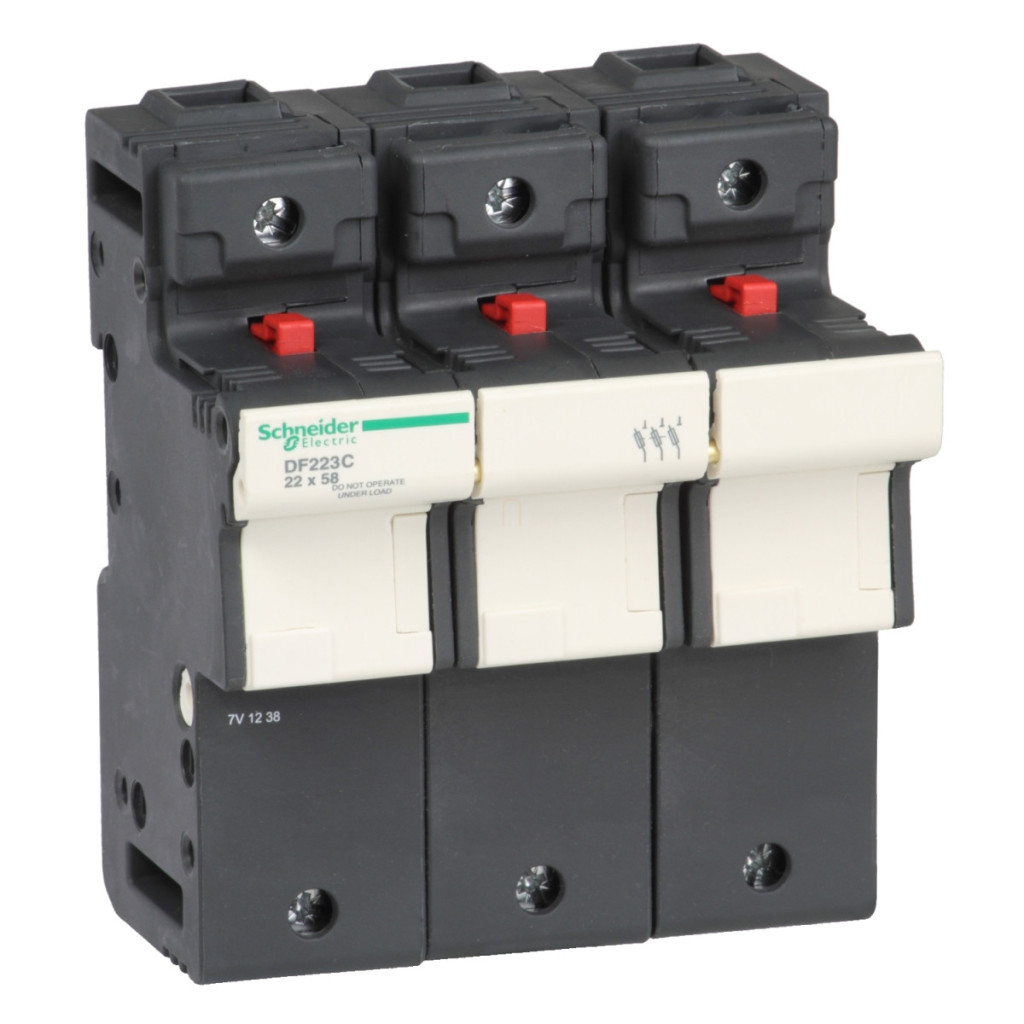

Suportul pentru siguranțe Schneider Electric TeSys DF DF223C este o alegere excelentă pentru aplicații industriale de mare putere, unde sunt necesare protecție fiabilă și durată lungă de viață. Acest suport pentru siguranțe cu 3 poli (3P) are un curent nominal de 125 A și o tensiune de funcționare de 690 V CA/CC, permițând o gamă largă de aplicații în diverse medii industriale. Produsul este potrivit pentru siguranțe de 22x58 mm și este compatibil atât cu siguranțele de tip gG (0-100 A), cât și cu cele de tip aM (0-125 A). Suportul pentru siguranțe DF223C este echipat cu un comutator basculant, care facilitează utilizarea zilnică. Ca parte a seriei TeSys DF de la Schneider Electric, este proiectat special pentru medii în care fiabilitatea și durabilitatea sunt esențiale. DF223C are parametri tehnici remarcabili: tensiune nominală de izolare de 690 V, tensiune nominală de rezistență la impulsuri de 8 kV și tensiune nominală de rezistență la curent de vârf de 19 kA (cu conexiuni tubulare în conformitate cu IEC 60269-1). Performanța sa la scurtcircuit este remarcabilă: 120 kA la 400 V, 120 kA la 500 V și 80 kA la 690 V, conform IEC 60947-3. Produsul este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1 și CSA C22.2 Nr. 4248-1, și are certificări IEC, UL, CSA și EAC. Suportul pentru siguranțe DF223C poate fi montat pe o șină DIN simetrică de 35 mm, cu o poziție de montare recomandată verticală (cu o toleranță de ±23°). Conectarea se realizează cu borne cu șurub, care pot fi utilizate atât cu cabluri rigide, cât și flexibile: 2,5-35 mm² pentru 1 cablu, 2,5-25 mm² pentru 2 cabluri. Cuplul de strângere al șuruburilor este de 4 Nm. Dimensiunile dispozitivului sunt: 127,5 mm înălțime, 105 mm lățime și 76,5 mm adâncime, cu o greutate de 0,654 kg. Produsul are un grad de protecție IP20 și o temperatură de funcționare cuprinsă între -20 °C și +60 °C (cu reducerea performanței peste 20 °C). Intervalul de temperatură de depozitare este între -40 °C și +80 °C. DF223C cu tratament de protecție TH are un grad de rezistență la foc de 960 °C, în conformitate cu standardul IEC 60695-2-1.
Schneider Electric TeSys DF, LS1/GK1 - DF223C - Suport siguranță pentru siguranță 3P 125A Date tehnice
Date generale
Familia de produse: TeSys
Denumirea produsului: TeSys DF
Tip dispozitiv: Suport siguranță
Denumire scurtă: DF22
Compatibilitate: Legătură siguranță DF3FA cu opritor, legătură siguranță DF3FN cu opritor, Bloc de contacte auxiliare DF22AM
Caracteristici tehnice
Număr de poli: 3P
Dimensiune siguranță: 22 x 58 mm
Tip siguranță: 0...100 A, gG; 0...125 A, aM
Tip de control: Comutator basculant
Tensiune nominală de funcționare: 690 V CA/CC
Curent nominal de funcționare: 125 A
Tensiune nominală de izolare: 690 V c.a.
Tensiune nominală de impuls rezistentă: 8 kV
Curent nominal de vârf rezistent: 19 kA cu conexiuni tubulare (IEC 60269-1)
Tensiune de scurtcircuit rezistentă: 120 kA 400 V (IEC 60947-3), 120 kA 500 V (IEC 60947-3), 80 kA la 690 V (IEC 60947-3)
Informații de montare
Suport de montare: Șină DIN simetrică de 35 mm
Poziție de montare: Verticală (toleranță: +/- 23°)
Conexiune: Terminale cu șurub 1 cablu(e) 2,5...35 mm² rigid, borne cu șurub 2 cablu(uri) 2,5...25 mm² rigid, borne cu șurub 1 cablu(uri) 2,5...35 mm² cu sau fără manșoane flexibile, borne cu șurub 2 cablu(uri) 2,5...25 mm² cu sau fără manșoane flexibile
Cuplu de strângere: 4 N.m
Caracteristici fizice
Înălțime: 127,5 mm
Lățime: 105 mm
Adâncime: 76,5 mm
Caracteristici de mediu
Temperatură de depozitare: -40...80 °C
Temperatura mediului de funcționare: -20...60 °C cu reducere a performanței peste 20 °C
Grad de protecție IP: IP20 (IEC 60529)
Tratament de protecție: TH
Rezistență la foc: 960 °C (IEC 60695-2-1)
Standarde și certificări
Standarde: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 Nr. 4248-1
Certificări de produs: IEC, recunoscut UL, CSA, EAC
