Disjunctorul miniatural Schneider Electric TeSys GB2 seria GB2CB06 este un dispozitiv de protecție compact și puternic, ideal pentru protejarea circuitelor de control în aplicații industriale și comerciale. Acest întrerupător de circuit cu 1 pol și curent nominal de 1 A are caracteristici de protecție unice, care garantează o funcționare sigură și fiabilă chiar și în cele mai exigente medii. O caracteristică specială a produsului este capacitatea sa extrem de mare de întrerupere: are o capacitate de întrerupere a scurtcircuitului (Icu) de 50 kA la 240 V, care depășește cu mult parametrii întrerupătoarelor miniaturale convenționale. Această valoare ridicată este deosebit de avantajoasă în medii în care probabilitatea curenților de scurtcircuit este mai mare. Întrerupătorul oferă o capacitate de întrerupere de 10 kA pe rețelele de 230/240 V c.a. 50/60 Hz, în conformitate cu standardul IEC 60947-2, precum și o capacitate de întrerupere a scurtcircuitelor de funcționare (Ics) de 25% în aceleași condiții. TeSys GB2 GB2CB06 este echipat cu un declanșator termomagnetic care oferă protecție dublă: declanșatorul termic protejează împotriva suprasarcinii, în timp ce declanșatorul magnetic (cu un curent de declanșare de 14 A) oferă protecție instantanee împotriva scurtcircuitelor. Întrerupătorul poate fi utilizat la o tensiune de funcționare de 250 V c.a. 50/60 Hz în conformitate cu IEC 60947-2, dar este funcțional și la 277 V c.a. 60 Hz în conformitate cu CSA C22.2 Nr. 235 și UL 1077 și poate fi utilizat și la 48 V c.c. Tensiunea nominală de impuls rezistentă este de 4 kV conform IEC 60947-2, ceea ce oferă o protecție excelentă împotriva supratensiunilor. GB2CB06 oferă opțiuni versatile de montare: poate fi fixat cu cleme, pe o placă sau pe o șină DIN. Poate fi montat orizontal sau vertical. Dimensiunile sale compacte (74 mm înălțime, 15 mm lățime, 67 mm adâncime) permit o instalare care economisește spațiu. De asemenea, este flexibil în ceea ce privește conexiunile: 1 cablu (0,75...6 mm² solid, fără capăt de cablu sau 0,75...4 mm² flexibil, cu capăt de cablu), 2 cabluri pe al doilea conector (0,75...4 mm² solid, fără capăt de cablu sau 0,75...2,5 mm² flexibil, cu capăt de cablu). Cuplul de strângere al conectorilor este de 1,2 Nm. Produsul este acționat de o pârghie de comutare și are protecție IP20 conform IEC 60529. Durabilitatea mecanică și electrică este de 8000 de cicluri, ceea ce asigură o durată lungă de viață chiar și în cazul comutării frecvente.

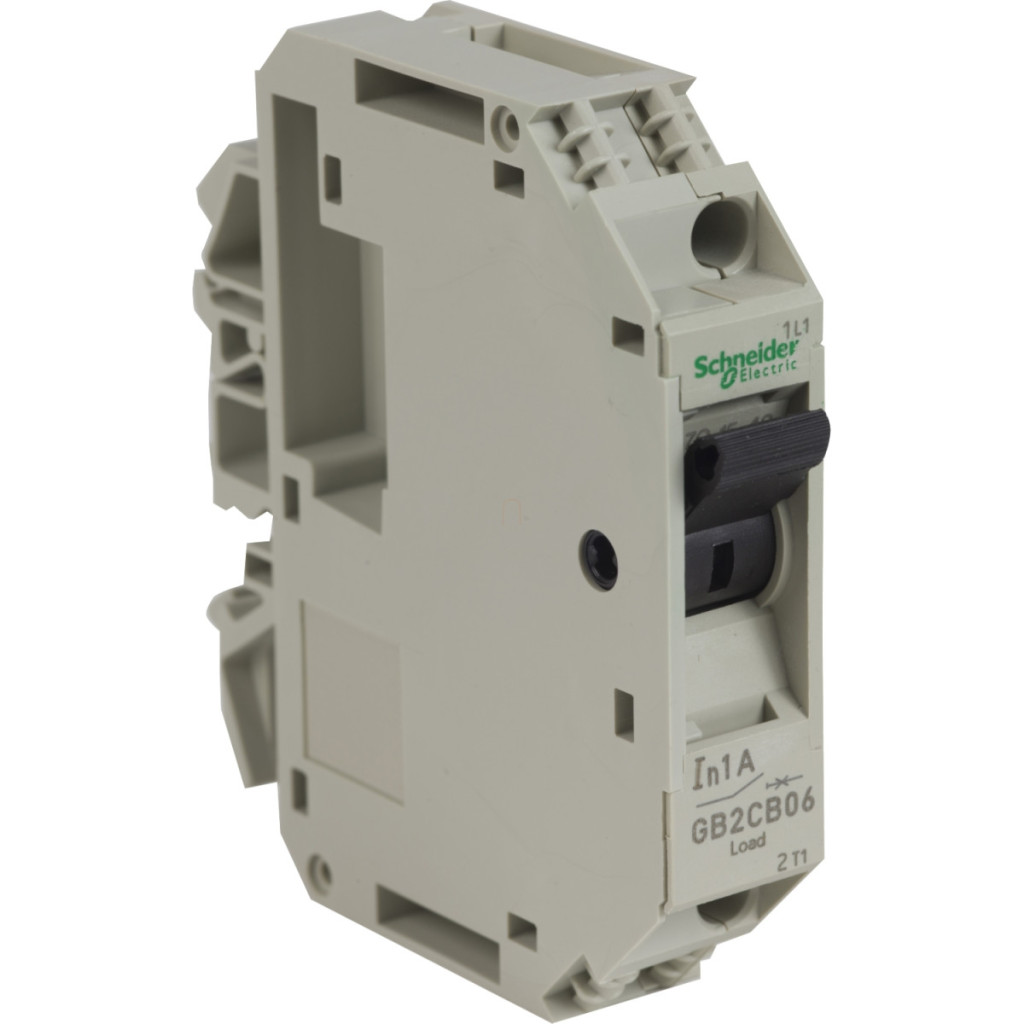

Schneider Electric TeSys GB2 - GB2CB06 - Dispozitiv de protecție termomagnetic 1A 1P date tehnice
Caracteristici principale
Seria: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului sau componentului: Întrerupător miniatural
Aplicația dispozitivului: Control
Descrierea polilor: 1P
Tip rețea: CA/CC
Categorie de utilizare: Categoria A conform IEC 60947-2, CC-12 conform IEC 60947-5-1, DC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de rupere
Capacitate de rupere: 10 kA Icu 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 25% 230/240 V CA 50/60 Hz conform IEC 60947-2
Tehnologia unității de declanșare:Termomagnetic Curent de declanșare magnetic: 14 A Date suplimentare Metodă de montare: Cu cleme Bază de montare: Placă, Șină șină
Poziție de montare: Orizontală, verticală
Tip de comandă: Manetă de comutare
Curent nominal [In]: 1 A
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235, 277 V c.a. 60 Hz conform UL 1077, 48 V c.c.
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-2
Disiparea puterii pe pol: 2 W
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică: 8000 de cicluri Conexiuni și dimensiuni Conexiuni - terminale: primul terminal 1 cablu(e) 0,75...6 mm² fără capăt de cablu solid, al doilea terminal 2 cablu(e) 0,75...4 mm² cu capăt de cablu flexibil, primul conector 1 cablu(e) 0,75...4 mm² cu capăt de cablu solid, al doilea conector 2 cablu(e) 0,75...4 mm² cu capăt de cablu flexibil.4 mm² fără capete de cablu solide, primul conector 1 cablu (cabluri) 0,75...4 mm² cu capete de cablu flexibile, al doilea conector 2 cabluri 0,75...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,2 Nm pe conector
Robustețe mecanică: Impact: 22 Gn timp de 20 ms conform IEC 60068-2-27, Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Cantitate per set: Set de 6 bucăți
Pasi de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
