Întrerupătorul miniatural Schneider Electric TeSys GB2 seria GB2CB07 este un întrerupător compact, unipolar (1P), conceput special pentru protejarea circuitelor de control industriale. Acest întrerupător cu un curent nominal de 2 A dispune de tehnologie de declanșare termomagnetică, care oferă protecție dublă împotriva suprasarcinii și scurtcircuitului. O caracteristică tehnică remarcabilă a dispozitivului este capacitatea sa de întrerupere de 15 kA (Icu) de 15 kA la 240 V, care asigură o protecție eficientă chiar și în cazul unor curenți de defect semnificativi. Capacitatea sa de întrerupere a scurtcircuitelor de serviciu (Ics) pe rețelele de 230/240 V c.a. este de 25% din valoarea Icu, reflectând designul robust și durata lungă de viață a dispozitivului. GB2CB07 are un curent de declanșare magnetic de 26 A, care este de 13 ori mai mare decât curentul nominal, ceea ce îl face ideal pentru aplicații în care pot apărea curenți de pornire sau supracurenți de scurtă durată. Întrerupătorul miniatural TeSys GB2 este clasificat în categoria A conform IEC 60947-2 și este conform cu categoriile de utilizare DC-12 și DC-13 conform IEC 60947-5-1. Dispozitivul are o gamă largă de tensiuni de funcționare: 250 V c.a. 50/60 Hz (IEC 60947-2), 277 V c.a. 60 Hz (conform standardelor CSA C22.2 nr. 235 și UL 1077) și este, de asemenea, potrivit pentru utilizarea în rețele de 48 V c.c. Întrerupătorul are o tensiune de rezistență la supratensiune de 4 kV conform IEC 60947-2, ceea ce asigură o izolație electrică și o protecție excelente. Întrerupătorul miniatural GB2CB07 poate fi montat cu ușurință pe o șină DIN sau pe un panou cu o metodă de fixare cu carabină, atât pe orizontală, cât și pe verticală. Dispozitivul are dimensiuni compacte: 74 mm înălțime, 15 mm lățime și 67 mm adâncime, oferind o soluție de economisire a spațiului în dulapurile de comutație. Comanda este de tip basculant, permițând o operare simplă și ergonomică. Este extrem de flexibil în ceea ce privește conexiunile: conexiunea 1 permite cabluri solide de 0,75-6 mm² sau cabluri torsadate de 0,75-4 mm², în timp ce conexiunea 2 permite cabluri solide de 0,75-4 mm² sau cabluri torsadate de 0,75-2,5 mm². Cuplul de strângere pentru conexiuni este de 1,2 Nm. Seria TeSys GB2 are o rezistență mecanică excelentă: poate rezista la șocuri de 22 Gn, cu o durată de 20 ms, conform IEC 60068-2-27, și la vibrații de 5 Gn, 5-110 Hz, conform IEC 60068-2-6. Dispozitivul are protecție IP20 conform IEC 60529, o gamă largă de temperaturi de funcționare între -20 °C și +60 °C și o gamă de temperaturi de depozitare între -40 °C și +80 °C. Altitudinea maximă de funcționare este de 3000 de metri, iar rezistența la foc este de 960 °C conform IEC 60695-2-1.

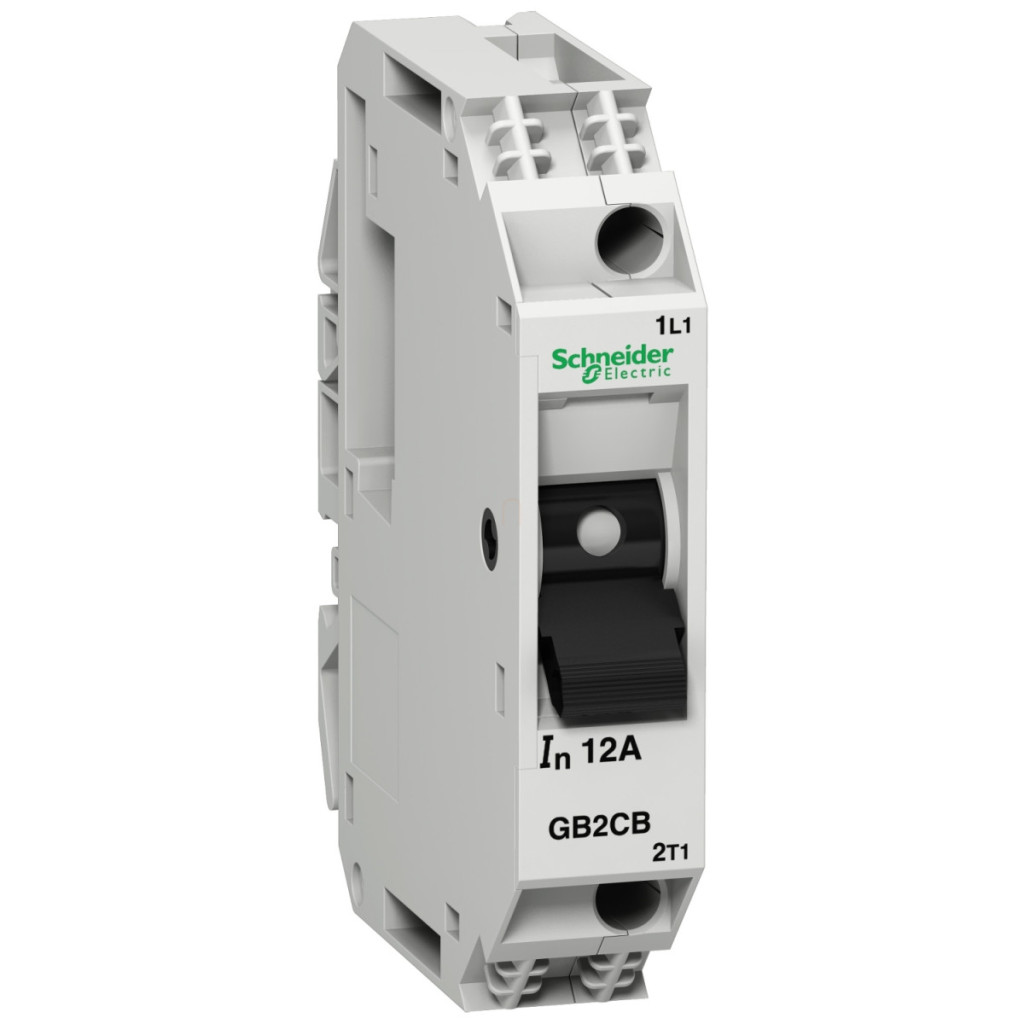

Schneider Electric TeSys GB2 - GB2CB07 - Disjunctor termomagnetic 2A 1P date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului: Întrerupător miniatural
Aplicația dispozitivului: Control
Descrierea polului: 1P
Tip rețea: CA/CC
Categorie de utilizare: Categoria A conform IEC 60947-2, CC-12 și CC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de rupere: 10 kA Icu 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 25% 230/240 V CA 50/60 Hz conform IEC 60947-2
Tehnologia unității de declanșare:Termomagnetic Curent de declanșare magnetic: 26 A Date suplimentare Metodă de montare: Cu carabiniere Bază de montare: Șină, panou Poziție de montare: Orizontală, verticală Tip de control: Comutator basculant panou
Poziție de montare: Orizontală, verticală
Tip de control: Comutator basculant
Curent nominal [In]: 2 A
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235, 277 V c.a. 60 Hz conform UL 1077, 48 V c.c.
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform IEC 60947-2
Pierdere de putere pe pol: 2 W
Durată de viață mecanică: 8000 de cicluri
Durată de viață electrică: 8000 de cicluri
Conexiuni - terminale: Primul terminal: 1 cablu 0,75...6 mm² solid, fără capăt; al doilea conector: 2 cabluri 0,75...4 mm² solid, fără capace de capăt; primul conector: 1 cablu 0,75...4 mm² torsadat, cu capace de capăt; al doilea conector: 2 cabluri 0,75...2,5 mm² torsadate, cu capac de capăt
Cuplu de strângere: 1,2 Nm pe conector
Caracteristici mecanice
Robustețe mecanică: Impacturi: 22 Gn, 20 ms conform IEC 60068-2-27; Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Condiții de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Gestionarea protecției: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C
Temperatura ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
