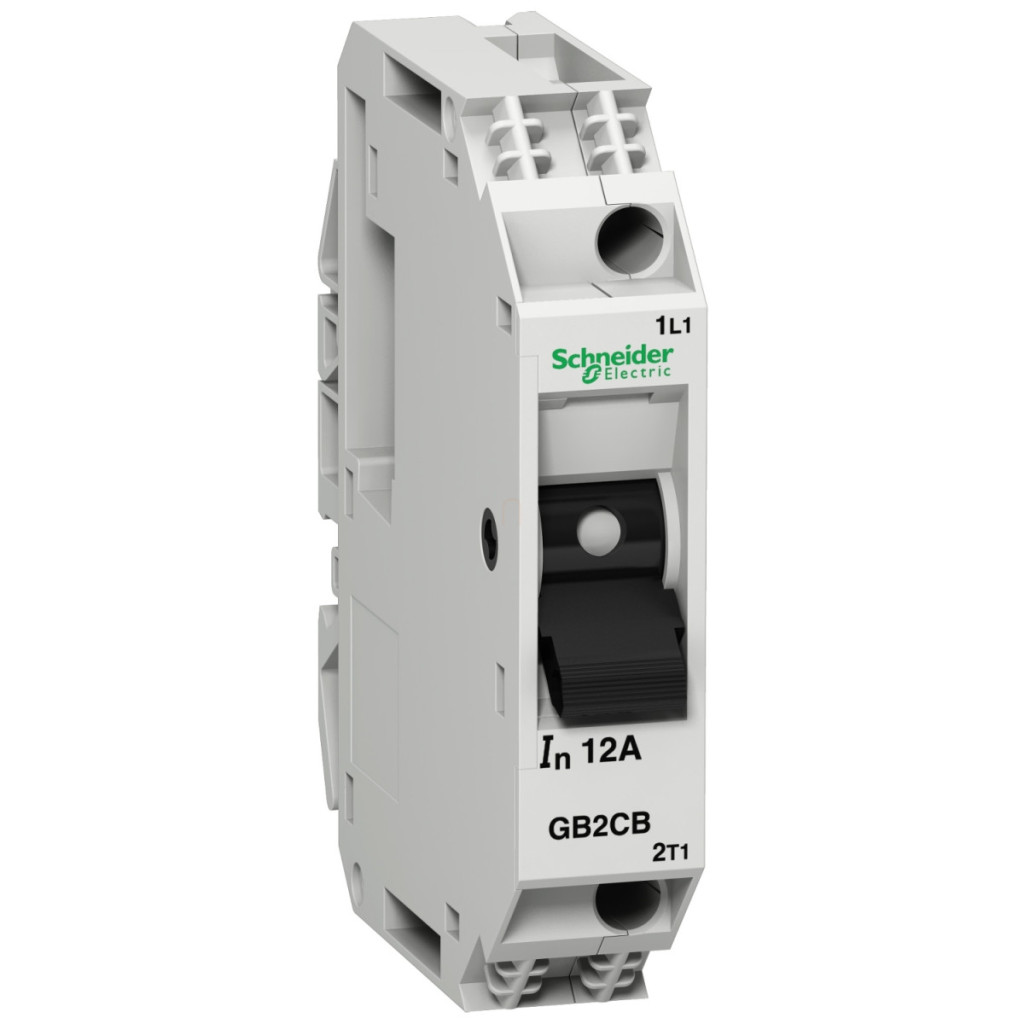

Întrerupătorul miniatural GB2CB08 din seria TeSys GB2 de la Schneider Electric este un dispozitiv profesional de protecție termomagnetic, unipolar, care, în ciuda dimensiunilor sale compacte, oferă un nivel ridicat de protecție pentru circuitele electrice. Acest întrerupător de circuit cu o putere nominală de 3 A este alegerea ideală pentru protejarea circuitelor de control cu putere redusă, atât în aplicații industriale, cât și comerciale. Întrerupătorul de circuit GB2CB08 are o capacitate de întrerupere de 3 kA pe rețelele de 230/240 V c.a., în conformitate cu IEC 60947-2. Tehnologia de declanșare termomagnetică combină avantajele declanșării termice pentru protecția împotriva suprasarcinilor cu viteza declanșării magnetice pentru protecția împotriva scurtcircuitelor. Curentul de declanșare magnetică este de 40 A, ceea ce oferă o protecție adecvată împotriva scurtcircuitelor, fiind în același timp suficient de mare pentru a evita declanșările false. Capacitatea nominală de întrerupere a scurtcircuitelor [Ics] este de 50% din [Icu], ceea ce este conform cu IEC 60947-2 pentru rețelele de 230/240 V c.a. 50/60 Hz. Întrerupătorul miniatural din seria TeSys GB2 oferă opțiuni de instalare extrem de versatile. Poate fi fixat cu cleme, pe o suprafață plană sau pe o șină DIN și poate fi poziționat vertical sau orizontal. Tipul comutatorului este un comutator basculant, care asigură o utilizare simplă și intuitivă. Dispozitivul poate fi utilizat atât pentru rețele de curent alternativ, cât și pentru rețele de curent continuu și este conform cu categoria A conform IEC 60947-2 și categoriile de aplicații DC-12 și DC-13 conform IEC 60947-5-1. Tensiunea nominală de funcționare este de 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235 și UL 1077 și 48 V c.c. Tensiunea nominală de impuls este de 4 kV conform IEC 60947-2. Întrerupătorul miniatural GB2CB08 are opțiuni de conectare flexibile, suportând 1 cablu (0,75...6 mm² cablu solid fără papuc de cablu), 2 cabluri (0,75...4 mm² fără papuci de cablu), 1 cablu (0,75...4 mm² cu papuci de cablu flexibili) sau 2 cabluri (0,75...2,5 mm² cu papuci de cablu flexibili). Cuplul de strângere al conectorilor este de 1,2 N·m. Pentru instalare și montare, este important de reținut că dispozitivul ocupă 2 x 9 mm unități de montare și are următoarele dimensiuni: înălțime 74 mm, lățime 15 mm, adâncime 67 mm.
Schneider Electric TeSys GB2 - GB2CB08 - Disjunctor termomagnetic 3A 1P date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului sau componentului: Întrerupător miniatural
Aplicația dispozitivului: Control
Descrierea polului: 1P
Tip rețea: AC/DC
Aplicație și date tehnice
Categorie de aplicație: Categoria A conform IEC 60947-2
DC-12 conform IEC 60947-5-1
DC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de rupere: 3 kA Icu 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 50% 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Tehnologie unitate de declanșare:Termomagnetic Curent de declanșare magnetic: 40 A Informații suplimentare Metodă de montare: Cu cleme Bază de montare: Panou, Șină Poziție de montare: Verticală, Orizontală Tip de control: Comutator basculant șină
Poziție de montare: Verticală, orizontală
Tip de control: Comutator basculant
Curent nominal [In]: 3 A
Tensiune nominală de funcționare [Ue]: 250 V CA 50/60 Hz conform IEC 60947-2
277 V CA 60 Hz conform CSA C22.2 Nr. 235
277 V c.a. 60 Hz conform UL 1077
48 V c.c.
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-2
Disipare de putere pe pol: 2 W
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică: 8000 cicluri
Conexiuni și dimensiuni
Conexiuni - terminale: Conectarea a 1 cablu(e) 0,75...6 mm² cablu solid fără papuci de cablu
Conectarea a 2 cabluri 0,75...4 mm² cablu solid fără papuci de cablu
Conectarea a 1 cablu 0,75...4 mm² cu papuci de cablu flexibili
Conectarea a 2 cabluri 0,75...2,5 mm² cu papuci de cablu flexibili
Cuplu de strângere: 1,2 Nm pe conector
Pasi de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Date de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Grad de protecție: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
