Întrerupătorul miniatural Schneider Electric TeSys GB2 seria GB2CB09 este un element de protecție esențial pentru rețelele electrice moderne, combinând designul compact cu funcționarea fiabilă. Acest întrerupător de circuit cu 1 pol și 4 amperi este alegerea perfectă pentru protejarea sistemelor de control și distribuție mai mici, unde spațiul de instalare este limitat, dar nu doriți să faceți compromisuri în ceea ce privește calitatea și performanța. Întrerupătorul TeSys GB2 GB2CB09 dispune de tehnologie de declanșare termomagnetică, care oferă protecție dublă. Mecanismul de declanșare termică protejează împotriva suprasolicitării susținute, în timp ce mecanismul de declanșare magnetică reacționează imediat la curenții de scurtcircuit. Curentul de declanșare magnetic este setat la 52 amperi, ceea ce reprezintă de 13 ori curentul nominal, oferind o protecție adecvată fără declanșări inutile datorate curenților normali de funcționare. Capacitatea de întrerupere (Icu) este de 3 kA la 230/240 V c.a. la 50/60 Hz, în conformitate cu IEC 60947-2, ceea ce îl face potrivit pentru aplicații industriale și comerciale de mici dimensiuni. TeSys GB2 GB2CB09 este extrem de ușor de instalat, cu cleme care pot fi montate pe o șină DIN sau chiar pe o placă, și poate fi instalat atât în poziție orizontală, cât și verticală. Produsul este dotat cu un comutator basculant, care asigură o operare ușoară și rapidă. Gama largă de temperaturi de funcționare (-20 °C până la +60 °C) permite utilizarea acestuia într-o varietate de condiții de mediu. Gradul de protecție IP20 oferă o protecție adecvată împotriva contactului accidental, rămânând în același timp ușor accesibil pentru profesioniști în scopul întreținerii. Întrerupătorul GB2CB09 oferă opțiuni de conectare versatile: 1 cablu cu un conductor solid de 0,75-6 mm² sau un conductor flexibil de 0,75-4 mm² pentru conexiunea 1 și 1 cablu cu un conductor solid de 0,75-4 mm² sau un conductor flexibil de 0,75-2,5 mm² pentru conexiunea 2. Cuplul de strângere pentru conexiuni este de 1,2 Nm, ceea ce asigură o conexiune electrică stabilă și sigură. Produsul are o robustețe mecanică excelentă, rezistă la un impact de 22G timp de 20 ms în conformitate cu IEC 60068-2-27, precum și la vibrații de 5G, vibrații de 5-110 Hz în conformitate cu IEC 60068-2-6, asigurând o funcționare fiabilă chiar și în medii industriale. Dimensiunile sale compacte (74 mm înălțime, 15 mm lățime, 67 mm adâncime) și pasul de 9 mm (2 unități) permit instalarea cu economie de spațiu în tablouri de distribuție și dulapuri de comandă.

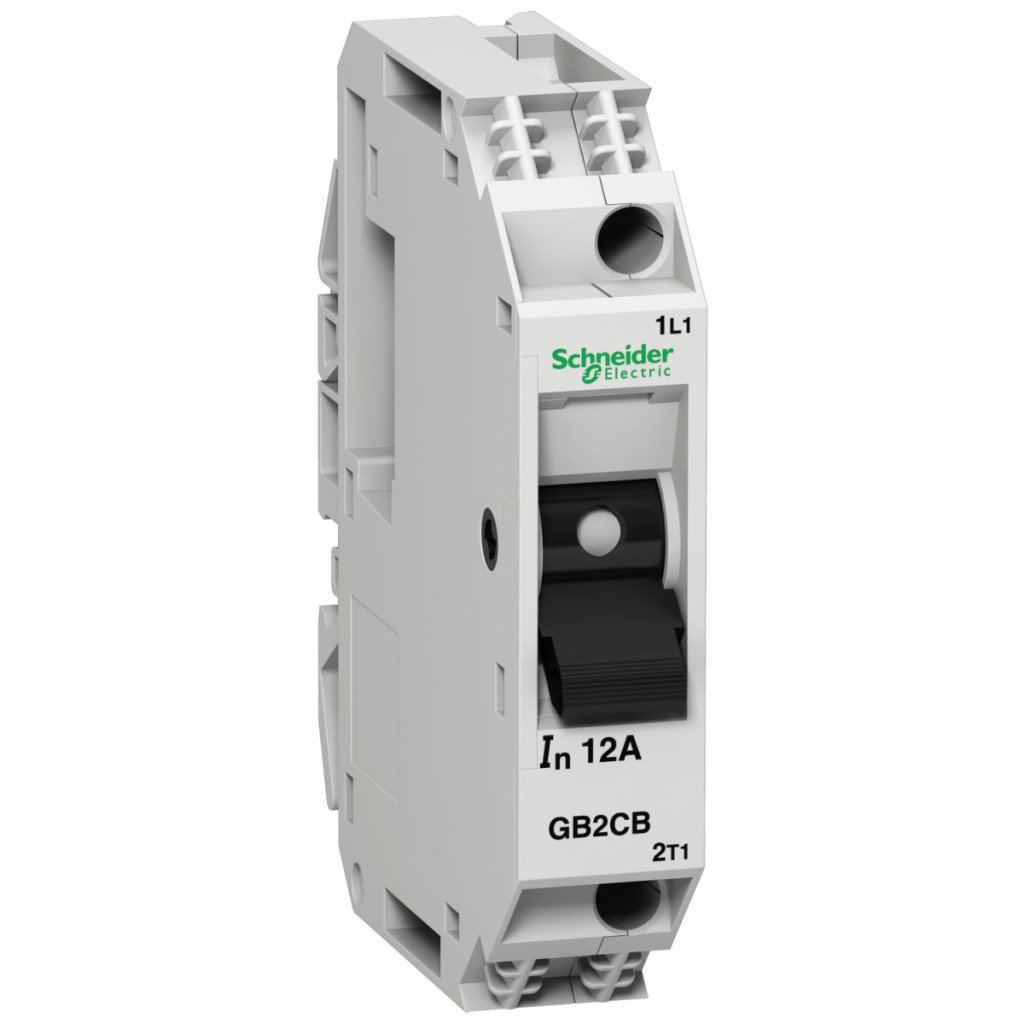

Schneider Electric TeSys GB2 - GB2CB09 - Disjunctor termomagnetic 4A 1P date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă: GB2
Tipul produsului sau componentului: Întrerupător miniatural
Aplicația dispozitivului: Control
Poli: 1P
Tipul rețelei: CA/CC
Categorie de utilizare: Categoria A conform IEC 60947-2, CC-12 conform IEC 60947-5-1, CC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 3 kA Icu la 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 50% la 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Tehnologie unitate de declanșare:Termomagnetic Curent de declanșare magnetic: 52 A Accesorii Metodă de montare: Cu cleme Bază de montare: Șină, placă Poziție de montare: Orizontală, verticală Tip de control: Pârghie de comutare Curent nominal [In]: Orizontală, verticală
Tip de control: Manetă de comutare
Curent nominal [In]: 4 A
Tensiune nominală de funcționare [Ue]: 250 V CA 50/60 Hz conform IEC 60947-2, 277 V CA 60 Hz conform CSA C22.2 nr. 235, 277 V c.a. 60 Hz conform UL 1077, 48 V c.c. 4 kV conform IEC 60947-2
Pierdere de putere pe pol: 2 W
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică:8000 de cicluri Conexiuni - terminale: primul conector 1 cablu 0,75...6 mm² fără capăt de cablu solid, al doilea conector 2 cabluri 0,75...4 mm² fără capăt de cablu solid, primul conector 1 cablu 0,75...4 mm² cu capăt de cablu flexibil, al doilea conector 2 cabluri 0,75...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,2 Nm pe conector
Robustețe mecanică: Impacturi: 22 Gn pentru până la 20 ms conform IEC 60068-2-27, Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Cantitate per set: 6 bucăți per set
Pas de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Condiții de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Grad de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20 până la 60 °C
Temperatura ambiantă de depozitare: -40 până la 80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
