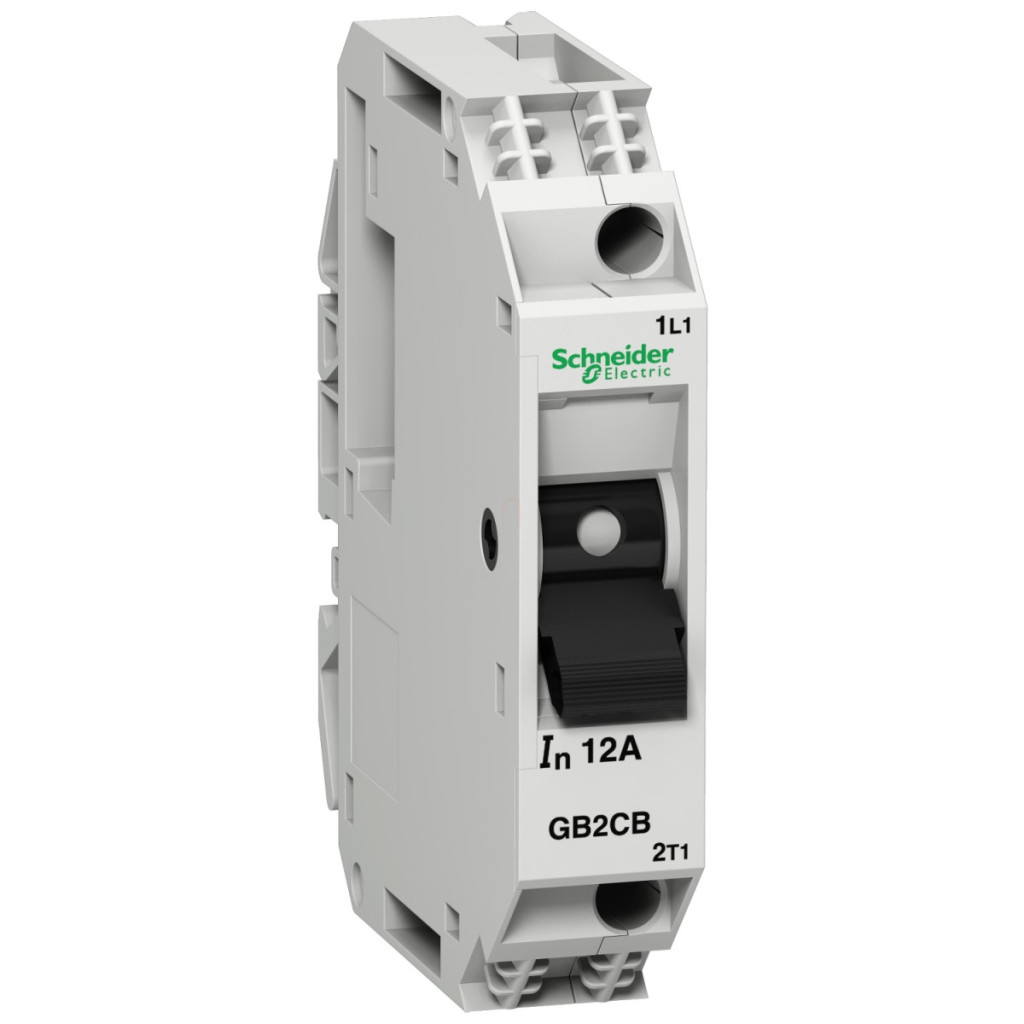

Întrerupătorul miniatural GB2CB10 din seria TeSys GB2 de la Schneider Electric este un dispozitiv de protecție extrem de fiabil și versatil, care se remarcă pe piața produselor de siguranță electrică prin dimensiunile sale compacte și funcționarea eficientă. Întrerupătorul de circuit cu 1 pol și curent nominal de 5 amperi este soluția ideală pentru protejarea circuitelor mai mici, atât în medii rezidențiale, cât și industriale. Întrerupătorul de circuit TeSys GB2 GB2CB10 este dotat cu tehnologie de declanșare termomagnetică, care oferă protecție dublă. Declanșarea termică protejează împotriva suprasarcinii, în timp ce declanșarea magnetică – cu un curent nominal de 66 A – întrerupe extrem de rapid curenții de scurtcircuit. Capacitatea de rupere a dispozitivului (Icu) 2 kA la 230/240 V c.a., 50/60 Hz, care este conformă cu standardul IEC 60947-2. Capacitatea nominală de rupere (Ics) este de 75% din capacitatea nominală de rupere la scurtcircuit, ceea ce reprezintă un parametru tehnic excelent în această categorie. Întrerupătorul miniatural GB2CB10 poate fi utilizat pentru tipuri de rețele de curent alternativ/continuu în mai multe categorii de aplicații: Categoria A conform IEC 60947-2 și DC-12 și DC-13 conform IEC 60947-5-1. Tensiunea nominală de funcționare permite o varietate de aplicații: 250 V c.a. 50/60 Hz (conform IEC 60947-2), 277 V c.a. 60 Hz (conform CSA C22.2 nr. 235 și UL 1077) și 48 V c.c. pentru aplicații cu curent continuu. Rezistența la tensiune de impuls (Uimp) este de 4 kV, ceea ce este, de asemenea, în conformitate cu standardul IEC 60947-2. Disiparea de putere a întrerupătorului este de 2 W pe pol, ceea ce înseamnă pierderi reduse de căldură în timpul funcționării. Întrerupătorul TeSys GB2 oferă opțiuni de montare extrem de practice: poate fi montat pe o șină DIN sau direct pe o placă de montare folosind o metodă de fixare cu clemă. Dispozitivul poate fi montat atât în poziție orizontală, cât și verticală. Este ușor de utilizat cu un comutator basculant. Terminalele de conectare oferă o varietate de opțiuni de conectare a cablurilor: pentru conexiunea 1, se poate utiliza un cablu solid de 0,75-6 mm², iar pentru conexiunea 2, se poate utiliza un cablu solid de 0,75-4 mm² fără capăt de cablu. Pentru cablurile flexibile, se pot conecta capete de cablu cu o secțiune transversală de 0,75-4 mm² (conector 1) sau 0,75-2,5 mm² (conector 2). Cuplul de strângere al conectorilor este de 1,2 Nm. Întrerupătorul GB2CB10 are o durabilitate mecanică și electrică de 8000 de cicluri de comutare, asigurând o durată lungă de viață.
Schneider Electric TeSys GB2 - GB2CB10 - Disjunctor termomagnetic 1P 5A date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului: Întrerupător miniatural
Aplicația dispozitivului: Control
Caracteristici rețea
Poli: 1P
Tip rețea: CA/CC
Categorie de utilizare: Categoria A conform IEC 60947-2, CC-12 și CC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Parametri de protecție
Capacitate de rupere: 2 kA Icu la 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de rupere [Ics]: 75% la 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Tehnologia unității de declanșare: Termomagnetică
Curent de declanșare magnetic: 66 A
Caracteristici de instalare și manipulare
Metoda de instalare: Montare cu clemă
Bază de montare: Șină DIN sau placă de montare
Poziție de montare: Orizontală sau verticală
Tip de comandă: Comutator basculant
Caracteristici electrice
Curent nominal [In]: 5 A
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235 și UL 1077, 48 V c.c.
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-2
Disiparea puterii pe pol: 2 W
Durata de viață
Durata de viață mecanică: 8000 cicluri de comutare
Durata de viață electrică: 8000 cicluri de comutare
Conexiuni
Conectori - terminale: Terminal 1: 1 cablu 0,75...6 mm² fără capăt de cablu solid, Terminal 2: 2 cabluri 0,75...4 mm² fără capete de cablu solide, Conector 1: 1 cablu 0,75...4 mm² cu capete de cablu flexibile, Conector 2: 2 cabluri 0,75...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,2 N·m pe conector
Proprietăți mecanice
Robustețe mecanică: Rezistență la impact: 22 Gn până la 20 ms conform IEC 60068-2-27, Rezistență la vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Cantitate per set: 6 bucăți per set
Pas de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Condiții de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatură de funcționare ambiantă: -20...60 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
