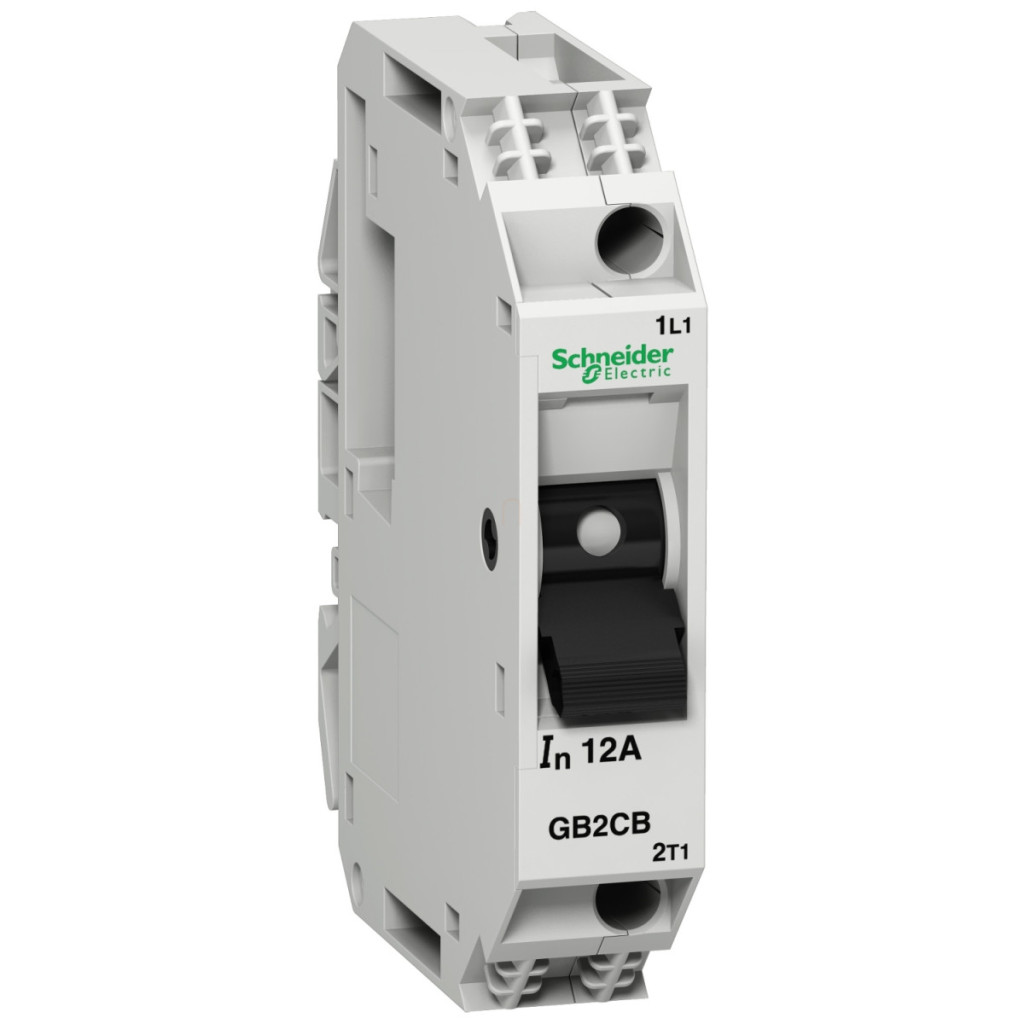

Întrerupătorul miniatural Schneider Electric TeSys GB2 seria GB2CB12 este un întrerupător termomagnetic compact, unipolar, ideal pentru protecția fiabilă a circuitelor de comandă electrice. Acest dispozitiv, cu un curent nominal de 6 A, are o capacitate de întrerupere de 1,5 kA la 240 V c.a., fiind astfel adecvat pentru utilizarea în sisteme industriale, comerciale și de automatizare a clădirilor de mici dimensiuni. Întrerupătorul miniatural TeSys GB2 este un dispozitiv versatil care poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Produsul este conform cu IEC 60947-2 Categoria A și IEC 60947-5-1 Categoriile DC-12 și DC-13. Întrerupătorul poate fi utilizat la o frecvență de rețea de 50/60 Hz, în conformitate cu IEC 60947-2. Una dintre caracteristicile sale remarcabile este capacitatea de întrerupere a scurtcircuitelor, care oferă o valoare de 1,5 kA (Icu) la 230/240 V c.a., în timp ce capacitatea nominală de întrerupere a scurtcircuitelor (Ics) la aceeași tensiune este de 75% din valoarea Icu. Întrerupătorul miniatural GB2CB12 dispune de tehnologie de declanșare termomagnetică cu un curent de declanșare magnetic de 83 A. Dispozitivul poate fi montat în mai multe moduri: pe o șină DIN sau pe o placă folosind o clemă. Poate fi instalat atât în poziție verticală, cât și orizontală. Este controlat de un comutator basculant, care oferă utilizatorilor o operare simplă și intuitivă. Cu un curent nominal de 6 A, tensiunea nominală de funcționare (Ue) este de 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235 și UL 1077 și 48 V c.c. Tensiunea nominală de impuls (Uimp) este de 4 kV conform IEC 60947-2. Pierderea de putere a întrerupătorului de circuit pe pol este de numai 2 W, asigurând o funcționare eficientă din punct de vedere energetic. Durata de viață mecanică și electrică este de 8000 de cicluri. Întrerupătorul este flexibil în ceea ce privește opțiunile de conectare: conectorul 1 acceptă cabluri solide de 0,75-6 mm² fără capete de cablu pentru 1 cablu și cabluri solide de 0,75-4 mm² fără capete de cablu pentru 2 cabluri. Conectorul 1 acceptă cablu flexibil de 0,75-4 mm² cu capete de cablu pentru 1 cablu, în timp ce conectorul 2 acceptă cablu flexibil de 0,75-2,5 mm² cu capete de cablu pentru 2 cabluri. Cuplul de strângere al conectorilor este de 1,2 Nm. Produsul are un design mecanic robust, care poate rezista la impacturi de 22 Gn timp de 20 ms, în conformitate cu IEC 60068-2-27, precum și la vibrații de 5 Gn în gama de frecvențe de 5-110 Hz, în conformitate cu IEC 60068-2-6. Produsul are dimensiuni compacte: 74 mm înălțime, 15 mm lățime și 67 mm adâncime, permițând o instalare care economisește spațiu. Numărul de pasuri de 9 mm este 2, astfel încât spațiul necesar este de numai 18 mm pe șina DIN.
Date tehnice TeSys GB2 GB2CB12
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului sau componentului: Întrerupător miniatural
Aplicația dispozitivului: Control
Descrierea polului: 1P
Tip rețea: CA/CC
Categorie de utilizare: Categoria A conform IEC 60947-2, DC-12 conform IEC 60947-5-1, DC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 1,5 kA Icu 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de rupere la scurtcircuit [Ics]: 75% 230/240 V CA 50/60 Hz conform IEC 60947-2
Tehnologia unității de declanșare:Termomagnetic Curent de declanșare magnetic: 83 A Caracteristici suplimentare Metodă de montare: Cu cleme Suport de montare: Șină, Placă placă
Poziție de montare: Verticală, orizontală
Tip de comandă: Comutator basculant
Curent nominal [In]: 6 A
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235, 277 V c.a. 60 Hz conform UL 1077, 48 V c.c.
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform IEC 60947-2
Pierdere de putere pe pol: 2 W
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică: 8000 cicluri
Conexiuni - terminale: Terminal 1 1 cablu(e) 0,75...6 mm² fără capăt de cablu solid, Terminal 2 2 cablu(e) 0,75...4 mm² fără capăt de cablu solid, conector 1 1 cablu(e) 0,75...4 mm² cu capăt de cablu flexibil, conector 2 2 cablu(e) 0,75...2,5 mm² cu capete de cablu flexibile
Cuplu de strângere: 1,2 N.m pe conector
Robustețe mecanică: Impacturi: 22 Gn timp de până la 20 ms conform IEC 60068-2-27, Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Cantitate per set: 6 bucăți per set
Pas de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă în timpul funcționării: -20...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
