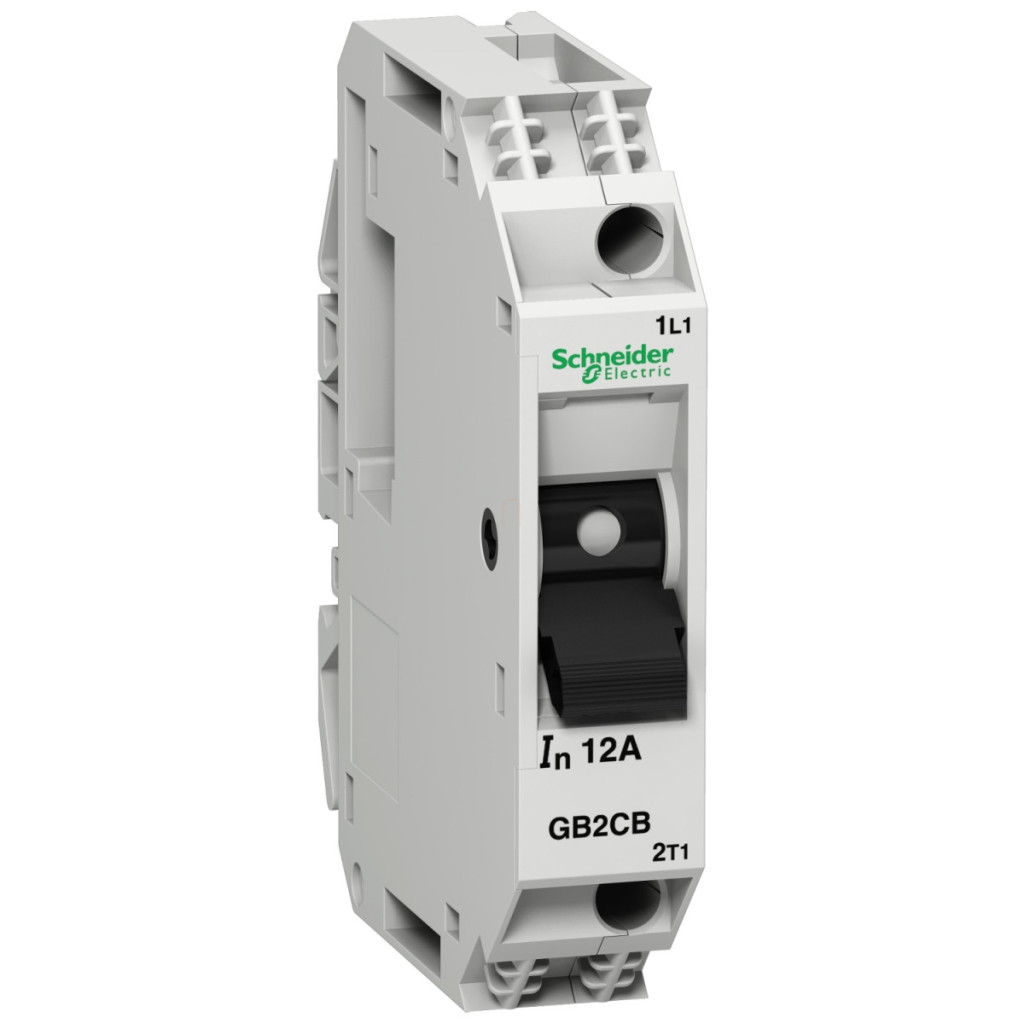

Schneider Electric TeSys GB2 - GB2CB14 este un întrerupător compact de înaltă calitate, cu declanșare termomagnetică, fiind alegerea ideală pentru o varietate de aplicații de control. Acest întrerupător de circuit miniatural cu 1 pol și 8 amperi oferă protecție optimă pentru rețelele și echipamentele electrice, respectând în același timp cele mai înalte standarde de siguranță. Ca parte a seriei TeSys GB2, întrerupătorul GB2CB14 are o capacitate de întrerupere de 1,5 kA la 230/240 V c.a., oferind o protecție adecvată în cazul unui scurtcircuit. Aplicabilitatea universală a produsului este asigurată de faptul că este adecvat pentru utilizarea atât în rețelele de curent alternativ, cât și în cele de curent continuu, precum și de conformitatea sa cu categoria A a standardului IEC 60947-2 și cu categoriile DC-12 și DC-13 ale standardului IEC 60947-5-1. Întrerupătorul funcționează la o frecvență de rețea de 50/60 Hz și are o tensiune nominală de funcționare de 250 V c.a. și 48 V c.c. GB2CB14 utilizează tehnologia de declanșare termomagnetică cu un curent de declanșare magnetic de 108 A. Produsul este extrem de ușor de instalat, poate fi montat pe o șină DIN sau pe un panou și poate fi instalat atât în poziție verticală, cât și orizontală. Comutatorul este acționat de un comutator basculant, care asigură o funcționare intuitivă și ușor de utilizat. Întrerupătorul oferă opțiuni flexibile de conectare: pentru prima conexiune, se poate conecta 1 cablu cu fir solid de 0,75-6 mm² fără capete de cablu sau 1 cablu cu fir flexibil de 0,75-4 mm² cu capete de cablu; Pentru al doilea conector, pot fi conectate 2 cabluri cu fir solid de 0,75-4 mm² fără capete de cablu sau 2 cabluri cu fir flexibil de 0,75-2,5 mm² cu capete de cablu. Cuplul de strângere pentru conexiuni este de 1,2 Nm. Întrerupătorul Schneider Electric TeSys GB2 - GB2CB14 are o robustețe mecanică remarcabilă: poate rezista la impacturi de 22 Gn timp de 20 ms în conformitate cu IEC 60068-2-27, precum și la vibrații de 5 Gn la o frecvență de 5-110 Hz în conformitate cu IEC 60068-2-6. Dimensiunile compacte ale produsului (74 mm înălțime, 15 mm lățime, 67 mm adâncime) permit o instalare care economisește spațiu. Clasa de protecție IP20 oferă o protecție adecvată împotriva influențelor mediului. Întrerupătorul funcționează în mod fiabil într-un interval larg de temperaturi (-20...60 °C în timpul funcționării și -40...80 °C de depozitare) și poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării. Produsul are o durată de viață mecanică și electrică de 8000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung.
Schneider Electric TeSys GB2 - GB2CB14 date tehnice
Date generale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumirea scurtă a dispozitivului: GB2
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Control
Caracteristici electrice
Descrierea polilor: 1P
Tipul rețelei: CA/CC
Categoria de utilizare: Categoria A conform IEC 60947-2, DC-12 conform IEC 60947-5-1, DC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 1,5 kA Icu 230/240 V c.a. 50/60 Hz conform IEC 60947-2
[Ics] capacitate nominală de întrerupere la scurtcircuit: 75% 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Tehnologia unității de declanșare:Termomagnetică Curent de declanșare magnetic: 108 A Caracteristici de instalare Metodă de montare: Cu clemă Suprafață de montare: Panou, Șină șină
Poziție de montare: Verticală, orizontală
Tip de control: Comutator basculant
Parametri tehnici
[In] curent nominal: 8 A
[Ue] tensiune nominală de funcționare: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235, 277 V c.a. 60 Hz conform UL 1077, 48 V c.c.[Uimp] tensiune nominală de rezistență la impulsuri: 4 kV conform IEC 60947-2
Disipare de putere pe pol: 2 W
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică:8000 de cicluri Conexiuni Conexiuni - blocuri terminale: primul conector 1 cablu 0,75...6 mm² fără capăt de cablu solid, al doilea conector 2 cabluri 0,75...4 mm² fără capăt de cablu solid, primul conector 1 cablu 0,75...4 mm² cu capăt de cablu flexibil, al doilea conector 2 cabluri 0,75...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,2 Nm pe conector
Caracteristici mecanice
Robustețe mecanică: Impact: 22 Gn timp de 20 ms conform IEC 60068-2-27, Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Cantitate per set: 6 bucăți per set
Pas de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
