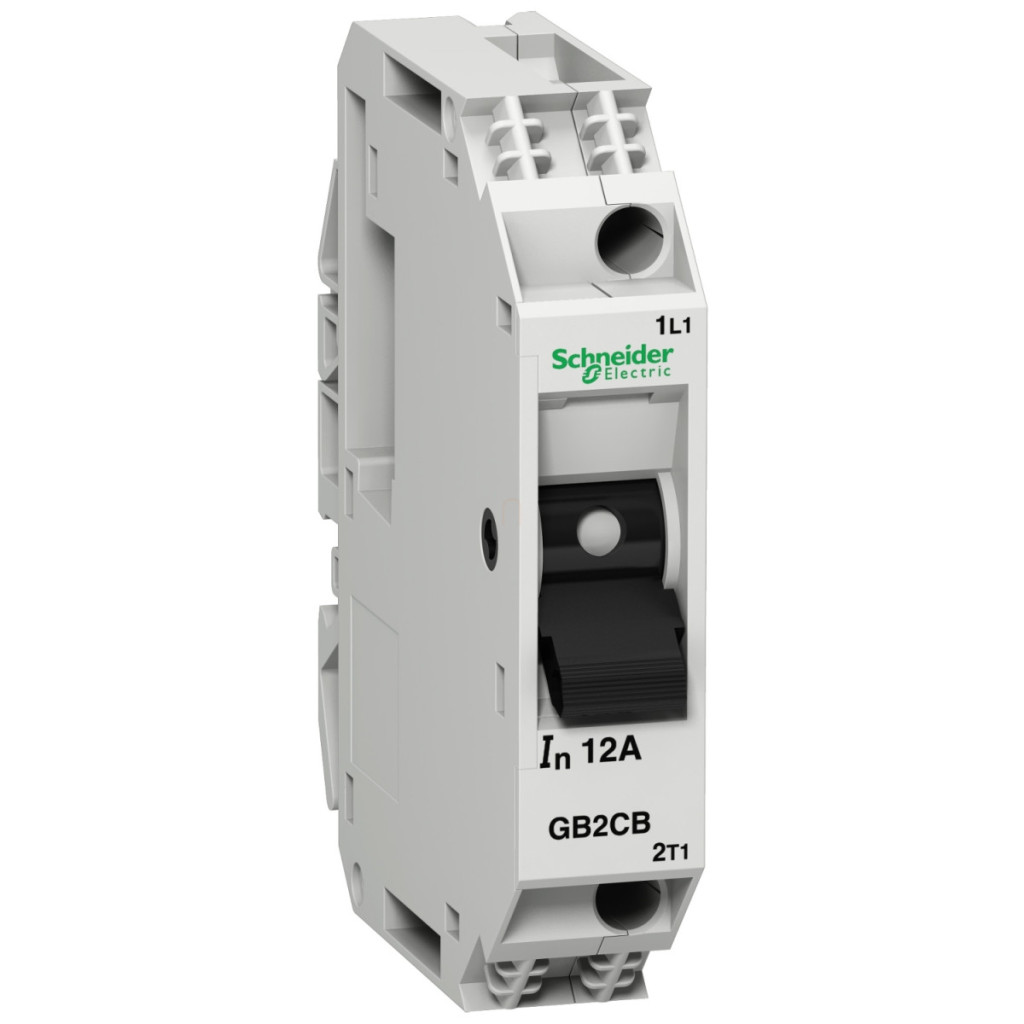

Întrerupătorul miniatural Schneider Electric TeSys GB2, în special modelul GB2CB16, este un întrerupător unipolar de înaltă calitate, cu un curent nominal de 10 A, conceput în principal pentru aplicații de control. Acest dispozitiv compact are o capacitate de întrerupere a scurtcircuitelor de 1,5 kA la 230/240 V c.a., oferind o protecție fiabilă în diverse sisteme electrice. Acest membru al familiei de produse TeSys GB2 poate fi utilizat atât în rețelele c.a., cât și în cele c.c., asigurând o utilizare versatilă. Este clasificat ca un întrerupător de circuit miniatural de categoria A conform IEC 60947-2 și este, de asemenea, conform cu IEC 60947-5-1 categoriile DC-12 și DC-13. Această conformitate multiplă îl face deosebit de potrivit pentru utilizarea în medii industriale, unde funcționarea fiabilă și respectarea normelor de siguranță sunt cerințe esențiale. Dispozitivul are o frecvență de funcționare de 50/60 Hz, asigurând aplicabilitatea la nivel global. Produsul utilizează tehnologia de declanșare termomagnetică cu un curent de declanșare magnetic de 138 A. Acest lucru asigură că GB2CB16 răspunde rapid la supracurenți și scurtcircuite, oferind o protecție eficientă pentru dispozitivele și cablurile conectate. Capacitatea nominală de întrerupere a scurtcircuitelor [Ics] este de 75% din valoarea nominală, valabilă la 230/240 V c.a. și 50/60 Hz, în conformitate cu IEC 60947-2. Această caracteristică asigură că întrerupătorul miniatural rămâne operațional după un scurtcircuit, sporind astfel fiabilitatea sistemului. Întrerupătorul miniatural Schneider Electric TeSys GB2 GB2CB16 este extrem de ușor de instalat, poate fi montat pe o șină DIN sau pe o placă și poate fi instalat fie orizontal, fie vertical. Este controlat de o manetă de comutare, care permite o operare intuitivă. Tensiunea nominală de funcționare este de 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235 și UL 1077 și 48 V c.c. Tensiunea nominală de impuls (Uimp) este de 4 kV conform IEC 60947-2, ceea ce asigură o bună protecție împotriva supratensiunii. Disiparea de putere a produsului este de 2 W pe pol, ceea ce înseamnă un consum redus de energie și o generare minimă de căldură. Durata de viață mecanică și electrică este de 8000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung.
Schneider Electric TeSys GB2 - GB2CB16 - Dispozitiv de protecție termomagnetic 10A 1P date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului sau componentului: Întrerupător
Aplicația dispozitivului: Control
Descrierea polilor: 1P
Tip rețea: CA/CC
Categorie de utilizare: Categoria A conform IEC 60947-2, DC-12 conform IEC 60947-5-1, DC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 1,5 kA Icu la 230/240 V AC 50/60 Hz conform IEC 60947-2
[Ics] capacitate nominală de întrerupere la scurtcircuit: 75% la 230/240 V AC 50/60 Hz conform IEC 60947-2
Tehnologie unitate de declanșare: Termomagnetic
Curent de declanșare magnetic: 138 A
Informații suplimentare
Metodă de montare: Cu cleme
Bază de montare: Șină, placă
Poziție de montare: Orizontală, Verticală
Tip de comandă: Pârghie de comutare
[In] curent nominal: 10 A
[Ue] tensiune nominală de funcționare: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235, 277 V c.a. 60 Hz conform UL 1077, 48 V c.c.[Uimp] tensiune nominală de rezistență la impulsuri: 4 kV conform IEC 60947-2
Disipare de putere pe pol: 2 W
Rezistență mecanică: 8000 cicluri
Rezistență electrică: 8000 cicluri Conexiuni - terminale: Terminal 1 cablu(e) 0,75...6 mm² fără capăt de cablu solid, Terminal 2 cablu(e) 0,75...4 mm² fără capăt de cablu solid, cablu(e) conector 1 0,75...4 mm² cu capăt de cablu flexibil, cablu(e) conector 2 0,75...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,2 N.m pe conector
Robustețe mecanică: Impacturi: 22 Gn pentru până la 20 ms conform IEC 60068-2-27, Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Dimensiuni
Cantitate per set: Set de 6 bucăți
Pas de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Condiții de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
