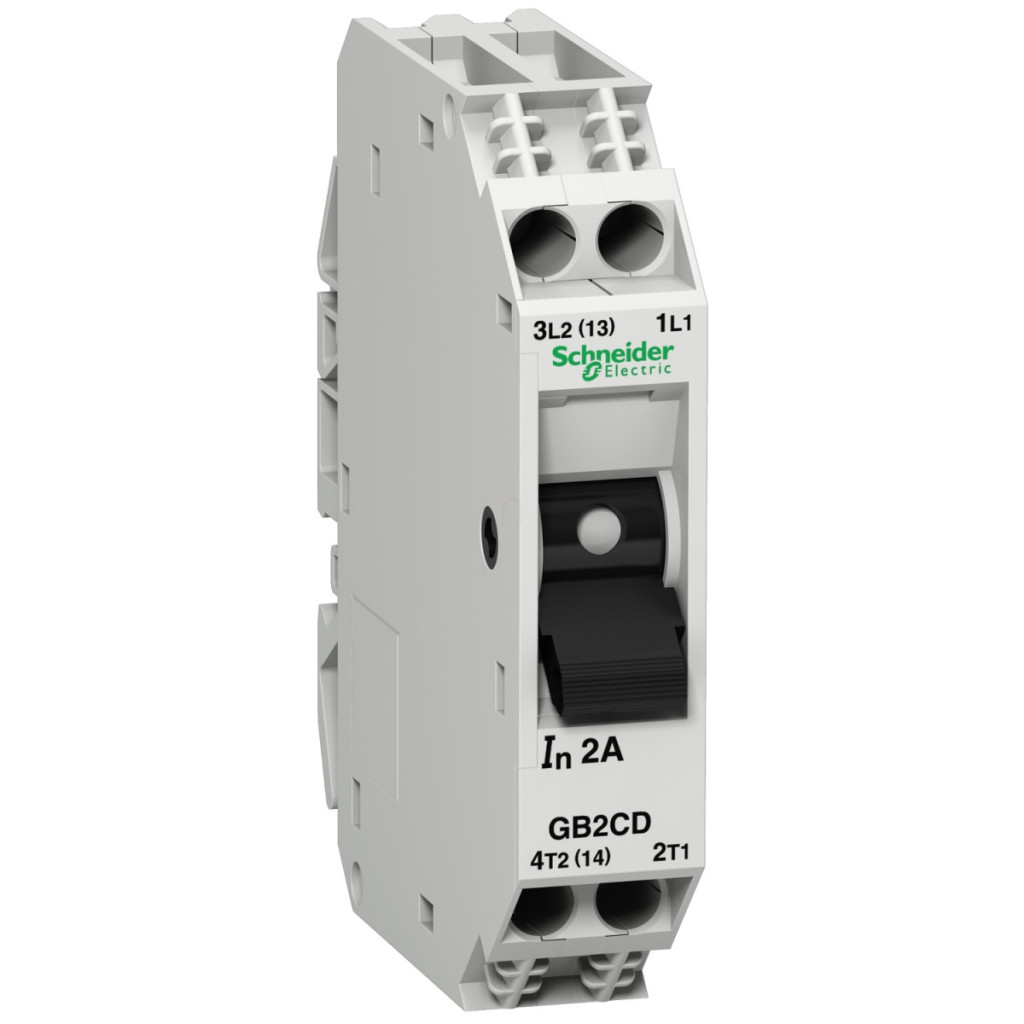

Întrerupătorul miniatural GB2CD05 din familia de produse Schneider Electric TeSys GB2 este un întrerupător compact, cu 1P+N poli, curent nominal de 0,5 A, care oferă soluția perfectă pentru protejarea circuitelor de control și a sistemelor electronice mici. Acest dispozitiv profesional de protecție electrică dispune de tehnologie de declanșare termomagnetică, care oferă protecție dublă împotriva suprasarcinilor și scurtcircuitelor, asigurând siguranță maximă pentru sistemele electrice. GB2CD05 are o capacitate remarcabilă de întrerupere a scurtcircuitelor de până la 10 kA la 230/240 V c.a. 50/60 Hz, în conformitate cu standardul IEC 60947-2. Curentul său de declanșare magnetică este de 6,6 A, asigurând un răspuns rapid în cazul unui scurtcircuit. Aplicabilitatea universală a produsului este demonstrată de faptul că este adecvat pentru utilizarea atât în rețelele de curent alternativ, cât și în cele de curent continuu, precum și de conformitatea sa cu standardele stricte IEC 60947-2, IEC 60947-5-1 și alte standarde internaționale relevante. Tensiunea sa de funcționare este de 250 V CA 50/60 Hz conform IEC 60947-2 și suportă, de asemenea, 277 V CA 60 Hz conform standardelor CSA C22.2 nr. 235 și UL 1077, putând fi utilizat și la 48 V CC. Întrerupătorul miniatural TeSys GB2 oferă opțiuni flexibile de montare, deoarece poate fi montat pe o suprafață plană sau pe o șină DIN și poate fi utilizat atât în poziție orizontală, cât și verticală. Comutatorul este de tip basculant, ceea ce asigură o operare simplă și intuitivă. Produsul are o durată de viață mecanică și electrică impresionantă, garantând 8.000 de cicluri de comutare în ambele cazuri. Opțiunile de conectare sunt, de asemenea, versatile: 1 fir solid de 0,75...6 mm² sau 1 fir flexibil de 0,75...4 mm² poate fi conectat la primul conector, iar 2 fire solide de 0,75...4 mm² sau 2 fire flexibile de 0,75...2,5 mm² pot fi conectate la al doilea conector. Cuplul de strângere este de 1,2 Nm la conectori. Disjunctorul miniatural GB2CD05 are o robustețe mecanică excelentă, fiind capabil să reziste la un impact de până la 22 Gn timp de 20 ms (conform IEC 60068-2-27) și 5 Gn, 5...110 Hz (conform IEC 60068-2-6). Dimensiunile sale compacte (74 mm înălțime, 15 mm lățime, 67 mm adâncime) îl fac ideal pentru aplicații cu spațiu limitat. Dispozitivul are un grad de protecție IP20 conform IEC 60529, care oferă o protecție adecvată împotriva prafului și contactului cu degetele. Poate fi utilizat într-un interval larg de temperaturi de -20...60 °C și depozitat la temperaturi între -40...80 °C. Poate funcționa la altitudini de până la 3000 m și are o rezistență la foc de 960 °C conform IEC 60695-2-1.
Schneider Electric TeSys GB2 - GB2CD05 - Disjunctor termomagnetic 0,5 A 1P+N date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Control
Descrierea polilor: 1P + N
Tipul rețelei: AC/DC
Categoria de utilizare: Categoria A conform IEC 60947-2, DC-12 și DC-13 conform IEC 60947-5-1
Caracteristici electrice
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 10 kA Icu la 230/240 V AC 50/60 Hz conform IEC 60947-2
Capacitate nominală de rupere la scurtcircuit: 25% 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Tehnologie unitate de declanșare: Termomagnetică
Curent de declanșare magnetic: 6,6 A
Curent nominal: 0,5 A
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235 și UL 1077, 48 V c.c. 4 kV conform IEC 60947-2 Disipare de putere pe pol: 2 W Durată de viață mecanică: 8000 cicluri Durată de viață electrică: 8000 de cicluri
Montare și conectare
Metodă de montare: Cu cleme
Suprafață de montare: Panou, șină
Poziție de montare: Orizontală, Verticală
Tip de comandă: Braț basculant
Conexiuni - conectori: Primul conector: 1 cablu 0,75...6 mm² fără capăt de cablu solid, al doilea conector: 2 cabluri 0,75...4 mm² fără capăt de cablu solid, primul conector: 1 cablu 0,75...4 mm² cu capăt de cablu flexibil, al doilea conector: 2 cabluri 0,75...2,5 mm² cu capăt flexibil
Cuplu de strângere: 1,2 Nm pe conector
Proprietăți mecanice
Robustețe mecanică: Impacturi: 22 Gn pentru până la 20 ms conform IEC 60068-2-27, Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Cantitate per set: Set de 6 piese
Pas de 9 mm: 2 Înălțime: 74 mm Lățime: 15 mm Adâncime: 67 mm Condiții de mediu Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 nr. 235, UL 1077 Certificări de produs: UL, CSA Tratament de protecție: TC Grad de protecție IP: IP20 conform IEC 60529 Temperatură ambiantă de funcționare: -20...60 °C
Temperatura ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
