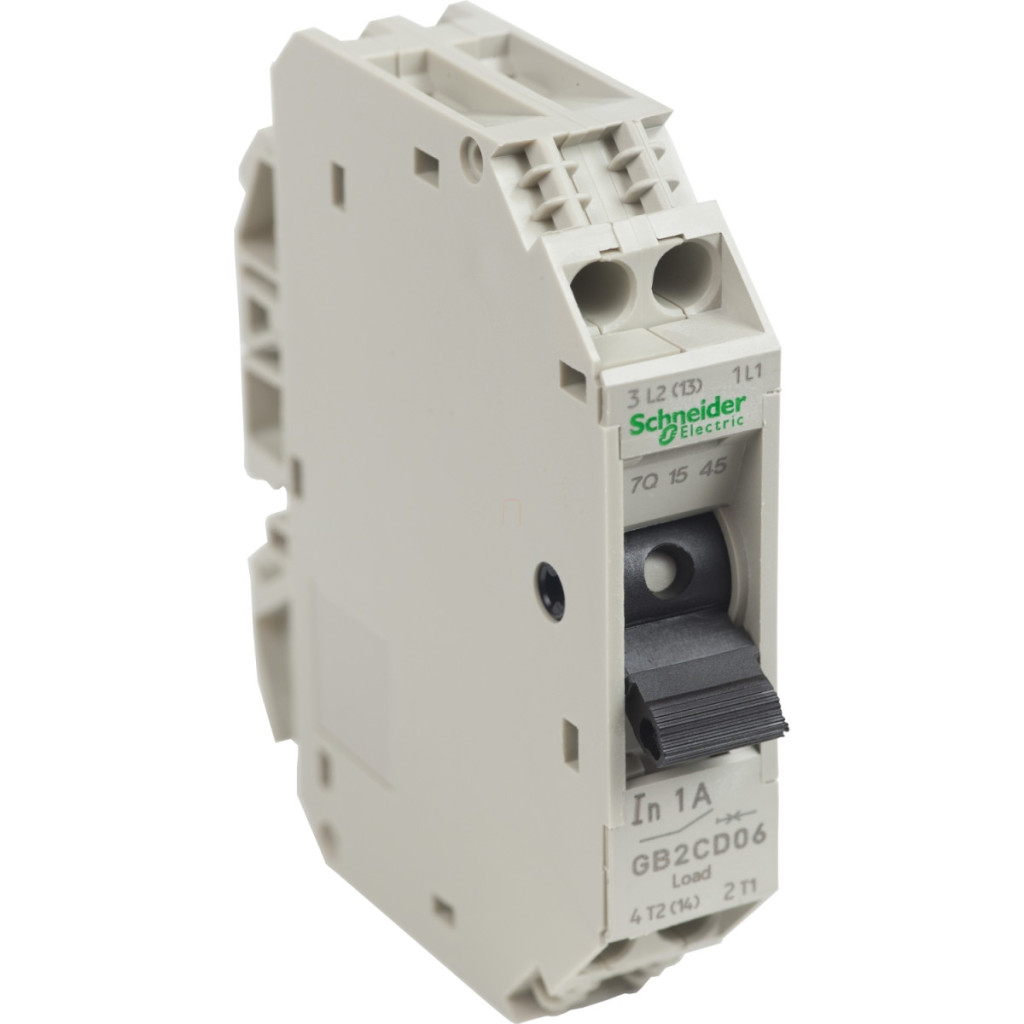

Întrerupătorul Schneider Electric TeSys GB2 seria GB2CD06 este un dispozitiv de protecție compact, montabil pe șină DIN, fabricat într-o configurație 1P+N (un singur pol + neutru). Acest întrerupător termomagnetic are un curent nominal de 1 A și este deosebit de potrivit pentru protejarea circuitelor de control atât în rețelele de curent alternativ, cât și în cele de curent continuu. Disjunctorul TeSys GB2 are o capacitate remarcabilă de întrerupere a scurtcircuitelor (Icu) de 10 kA într-o rețea de 230/240 V c.a. 50/60 Hz, în conformitate cu standardul IEC 60947-2. Capacitatea nominală de întrerupere a scurtcircuitului (Ics) a întrerupătorului este de 25% într-o rețea de 230/240 V c.a. 50/60 Hz. Produsul utilizează tehnologia de declanșare termomagnetică cu un curent de declanșare magnetic de 14 A, care oferă o protecție excelentă atât împotriva suprasarcinii, cât și a scurtcircuitului. Întrerupătorul este acționat de un comutator simplu și poate fi instalat atât în poziție orizontală, cât și verticală. Parametrii tehnici ai acestuia includ o tensiune nominală de funcționare de 250 V c.a. 50/60 Hz (conform IEC 60947-2), precum și 277 V c.a. 60 Hz (conform CSA C22.2 nr. 235 și UL 1077) și 48 V c.c. tensiune continuă. Dispozitivul are protecție IP20 conform IEC 60529, fiind astfel protejat împotriva contactului cu degetele. Durata de viață mecanică și electrică a întrerupătorului este de 8.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Intervalul de temperatură de funcționare este între -20 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. Produsul oferă opțiuni de conectare flexibile: Pentru primul conector, se poate conecta 1 fir solid de 0,75-6 mm² fără capăt de cablu sau 1 fir flexibil de 0,75-4 mm² cu capăt de cablu. Pentru al doilea conector, pot fi conectate două fire solide de 0,75-4 mm² fără capete de cablu sau două fire flexibile de 0,75-2,5 mm² cu capete de cablu. Cuplul de strângere pentru conectori este de 1,2 Nm. Dispozitivul are o lățime de 15 mm, o înălțime de 74 mm și o adâncime de 67 mm, asigurând o utilizare optimă a spațiului în dulapul de comutație. Dispozitivul de protecție TeSys GB2 GB2CD06 de la Schneider Electric este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-2 și este certificat UL și CSA. Produsul este potrivit în special pentru aplicații în care sunt necesare dimensiuni compacte și funcții de protecție remarcabile, cum ar fi în sistemele de control industrial, protecția motoarelor de mică putere sau alte circuite critice. Dispozitivul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării și are o robustețe mecanică excelentă: poate rezista la șocuri de 22 Gn timp de 20 ms și vibrații de 5 Gn între 5 și 110 Hz, în conformitate cu standardele IEC 60068.
Schneider Electric TeSys GB2 - GB2CD06 - Disjunctor termomagnetic 1A 1P+N date tehnice
Informații generale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a produsului: GB2
Tipul produsului: Întrerupător
Aplicație: Control
Caracteristici electrice
Poli: 1P + N
Tip rețea: CA/CC
Categorie de utilizare: Categoria A (conform IEC 60947-2), DC-12 (conform IEC 60947-5-1), DC-13 (conform IEC 60947-5-1)
Frecvența rețelei: 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere la scurtcircuit: 10 kA Icu 230/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate nominală de întrerupere a scurtcircuitelor: 25% 230/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Tehnologie de declanșare:Termomagnetică
Curent de declanșare magnetic: 14 A
Curent nominal: 1 A
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz (IEC 60947-2), 277 V c.a. 60 Hz (CSA C22.2 nr. 235), 277 V c.a. 60 Hz (UL 1077), 48 V c.c.
Rezistență nominală la tensiune de impuls: 4 kV (IEC 60947-2)
Disipare de putere pe pol: 2 W
Caracteristici mecanice
Metodă de montare: Clip-on
Bază de montare: Placă, Șină
Poziție de montare: Orizontală, verticală
Mod de funcționare: Manetă de comutare
Durată de viață mecanică: 8000 de cicluri
Durată de viață electrică: 8000 de cicluri
Conexiuni: Primul conector: 1 cablu 0,75...6 mm² fără capăt de cablu solid, al doilea conector: 2 cabluri 0,75...4 mm² fără capăt de cablu solid, primul conector: 1 cablu 0,75...4 mm² cu capăt de cablu flexibil, al doilea conector: 2 cabluri 0,75...2,5 mm² cu capăt flexibil
Cuplu de strângere: 1,2 Nm pe conector
Robustețe mecanică: Impacturi: 22 Gn 20 ms (IEC 60068-2-27), Vibrații: 5 Gn, 5...110 Hz (IEC 60068-2-6)
Dimensiuni și greutate
Lățime: 15 mm
Înălțime: 74 mm
Adâncime: 67 mm
Condiții de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 (IEC 60529)
Temperatură de funcționare: -20...60 °C
Temperatură de depozitare: -40...80 °C
Rezistență la foc: 960 °C (IEC 60695-2-1)
Altitudine de funcționare: 3000 m
