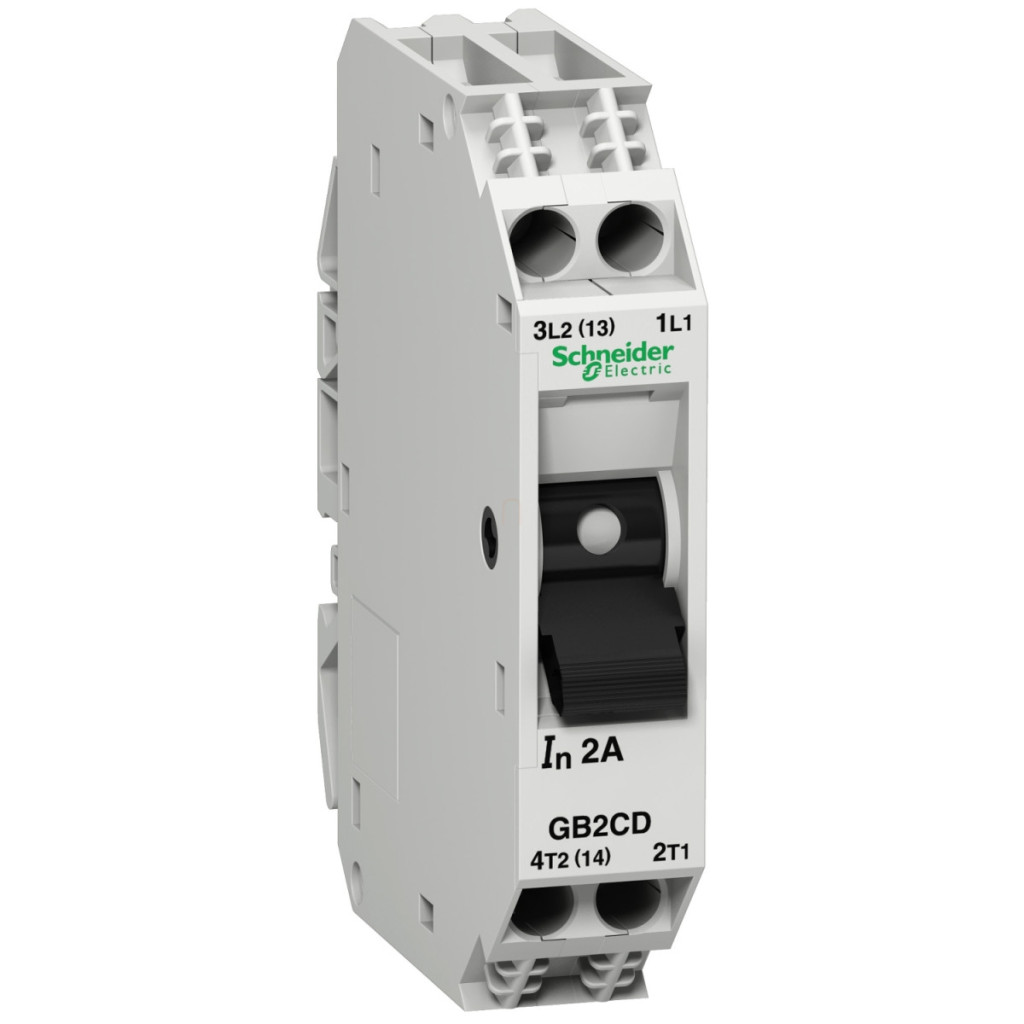

Întrerupătorul miniatural Schneider Electric TeSys GB2 seria GB2CD07 oferă o soluție ideală pentru protejarea și controlul circuitelor electrice. Acest întrerupător termomagnetic miniatural cu 1P+N poli are un curent nominal de 2 A și o capacitate de întrerupere a scurtcircuitelor de 15 kA la 240 V. Datorită designului său compact, acest membru al familiei de produse TeSys GB2 poate fi instalat cu ușurință în spații înguste, oferind în același timp o protecție fiabilă împotriva suprasarcinii și scurtcircuitelor. Întrerupătorul miniatural GB2CD07 are o serie de caracteristici tehnice speciale. Dispozitivul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu și este conform cu categoria A a standardului IEC 60947-2 și cu categoriile de aplicații DC-12 și DC-13 ale standardului IEC 60947-5-1. Întrerupătorul are o tensiune nominală de funcționare de 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235 și UL 1077 și 48 V c.c. Curentul de declanșare magnetic este de 26 A, iar disiparea de putere pe pol este de 2 W. Întrerupătorul miniatural are o capacitate de întrerupere a scurtcircuitului (Icu) de 10 kA la 230/240 V c.a. 50/60 Hz, iar capacitatea de întrerupere a scurtcircuitului de funcționare (Ics) este de 25% din Icu la același nivel de tensiune. Întrerupătorul miniatural GB2CD07 poate fi montat în mai multe moduri: cu cleme, pe o placă sau pe o șină. Poate fi montat vertical sau orizontal și este controlat de un comutator basculant. Dispozitivul are o tensiune nominală de impuls de 4 kV în conformitate cu IEC 60947-2, care oferă o protecție excelentă împotriva supratensiunilor. Durata de viață mecanică și electrică este de 8000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. În ceea ce privește conexiunile, conectorul 1 acceptă 1 fir cu un capăt de cablu solid de 0,75-6 mm² sau un capăt de cablu flexibil de 0,75-4 mm², În timp ce conectorul 2 acceptă 2 fire cu un capăt de cablu solid de 0,75-4 mm² sau un capăt de cablu flexibil de 0,75-2,5 mm². Cuplul de strângere pentru conectori este de 1,2 Nm. Întrerupătorul miniatural GB2CD07 are o robustețe mecanică excepțională, rezistând la impacturi de 22G timp de 20 ms conform IEC 60068-2-27 și la vibrații de 5G între 5 și 110 Hz conform IEC 60068-2-6. Dispozitivul are dimensiuni compacte: înălțime 74 mm, lățime 15 mm și adâncime 67 mm. Gradul de protecție IP20 oferă o protecție adecvată împotriva contactului cu degetele, rămânând operațional în condiții de mediu extreme: temperaturi de funcționare între -20 °C și +60 °C și temperaturi de depozitare între -40 °C și +80 °C. Întrerupătorul miniatural poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării și are o rezistență la foc de 960 °C, în conformitate cu IEC 60695-2-1. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235 și UL 1077, și este certificat UL și CSA.
Schneider Electric TeSys GB2 - GB2CD07 date tehnice
Date de bază
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului sau al componentei: Întrerupător miniatural
Aplicația dispozitivului: Control
Descrierea polului: 1P + N
Tip rețea: AC/DC
Categorii de utilizare și standarde
Categorie de utilizare: Categoria A conform IEC 60947-2
DC-12 conform IEC 60947-5-1
DC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de rupere: 10 kA Icu la 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 25% la 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Tehnologie unitate de declanșare:Termomagnetic Curent de declanșare magnetic: 26 A Date de instalare Metodă de montare: Cu cleme Bază de montare: Placă, șină Poziție de montare: Verticală, orizontală Tip de control: Comutator basculant Caracteristici electrice Verticală, orizontală
Tip de comandă: Comutator basculant
Caracteristici electrice
Curent nominal [In]: 2 A
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz conform IEC 60947-2
277 V c.a. 60 Hz conform CSA C22.2 Nr. 235
277 V c.a. 60 Hz conform UL 1077
48 V c.c.
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-2
Disipare de putere pe pol: 2 W
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică:8000 de cicluri Date de conectare Conexiuni - terminale: Terminal 1: 1 fir 0,75...6 mm² solid, fără capăt de cablu Terminal 2: 2 fire 0,75...4 mm² solid, cu capăt de cablu Conector 1: 1 fir 0,75...4 mm² flexibil, cu capăt de cablu Conector 2: 2 fire 0,75...4 mm² solid, cu capăt de cablu4 mm² solid, fără capăt de cablu
Conector 1: 1 fir 0,75...4 mm² flexibil, cu capăt de cablu
Conector 2: 2 fire 0,75...2,5 mm² flexibil, cu capăt de cablu
Cuplu de strângere: 1,2 Nm pe conector
Caracteristici mecanice
Robustețe mecanică: Impacturi: 22 Gn pentru până la 20 ms conform IEC 60068-2-27
Vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Cantitate per set: Set de 6 bucăți
Pas de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
