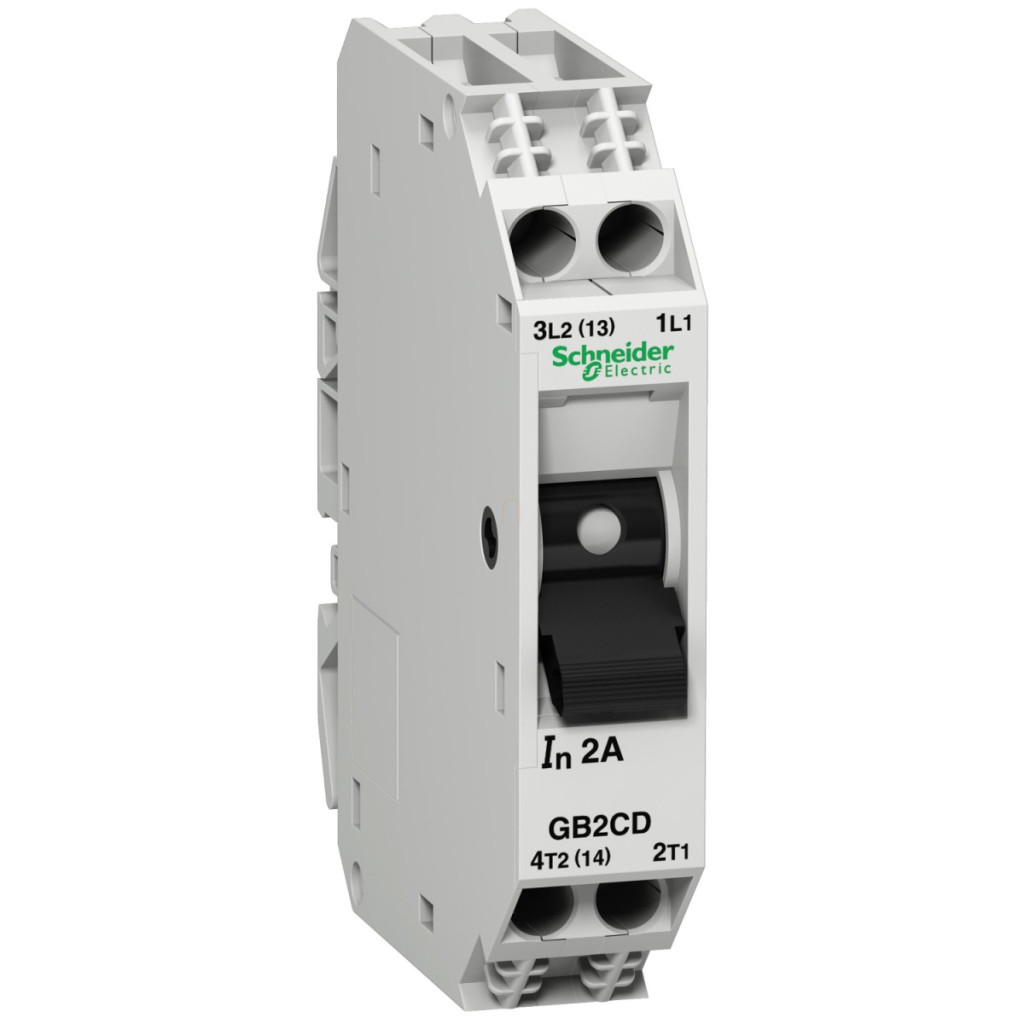

Întrerupătorul miniatural Schneider Electric TeSys GB2 seria GB2CD12 este o soluție compactă și fiabilă pentru protejarea rețelelor electrice. Acest tip de produs face parte din familia de produse TeSys, cunoscută la nivel mondial pentru dispozitivele sale de protecție electrică de înaltă calitate. GB2CD12 este un întrerupător miniatural 1P+N (unipolar + neutru) cu un curent nominal de 6 A, care este deosebit de potrivit pentru utilizarea în aplicații de tehnologie de control. Caracteristica principală a întrerupătorului miniatural GB2CD12 este tehnologia sa de declanșare termomagnetică, care oferă protecție dublă. Protecția termică protejează împotriva suprasolicitării susținute, în timp ce declanșarea magnetică întrerupe extrem de rapid curenții de scurtcircuit. Capacitatea sa de întrerupere (Icu) este de 1,5 kA pe o rețea de 230/240 V c.a. la o frecvență de 50/60 Hz, ceea ce respectă cerințele standardului IEC 60947-2. Capacitatea nominală de rupere a scurtcircuitului (Ics) este de 75% din valoarea Icu, ceea ce indică o fiabilitate ridicată. Curentul de declanșare magnetic este de 83 A, ceea ce asigură o protecție adecvată chiar și în cazul unui scurtcircuit. Întrerupătorul miniatural GB2CD12 oferă o utilizare extrem de versatilă. Cu o tensiune nominală de funcționare de 250 V c.a. 50/60 Hz, poate fi utilizat și pe o rețea de 48 V c.c. Tipul de control este comutator, ceea ce permite o utilizare simplă și intuitivă. Este flexibil în ceea ce privește instalarea, deoarece poate fi montat atât orizontal, cât și vertical pe o șină sau placă, fixat cu cleme. Este, de asemenea, extrem de practic în ceea ce privește conexiunile: pentru primul conector, se poate conecta un cablu solid de 0,75-6 mm² fără capăt de cablu sau un cablu flexibil de 0,75-4 mm² cu capăt de cablu. Pentru al doilea conector, se poate conecta un cablu solid de 0,75-4 mm² fără capăt de cablu sau un cablu flexibil de 0,75-2,5 mm² cu capăt de cablu. Cuplul de strângere pentru punctele de conectare este de 1,2 Nm. Disjunctorul miniatural GB2CD12 are o durabilitate mecanică și electrică excelentă, garantând 8.000 de cicluri de comutare în ambele cazuri. Are un design compact, cu o înălțime de 74 mm, o lățime de 15 mm și o adâncime de 67 mm. Dispozitivul are un grad de protecție IP20 conform IEC 60529, care oferă o protecție adecvată într-un mediu industrial tipic. Intervalul de temperatură ambiantă de funcționare este între -20 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. O caracteristică remarcabilă este rezistența la foc de 960 °C conform IEC 60695-2-1. Altitudinea de funcționare poate ajunge până la 3000 de metri, ceea ce permite utilizarea sa în majoritatea mediilor de aplicare. Întrerupătorul miniatural GB2CD12 respectă standarde internaționale stricte, inclusiv EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235 și UL 1077, și este certificat UL și CSA.
Schneider Electric TeSys GB2 - GB2CD12 - Disjunctor termomagnetic 1P+N 6A date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului: Întrerupător miniatural
Aplicația dispozitivului: Control
Descrierea polului: 1P + N
Tip rețea: AC/DC
Categorie de utilizare
Categoria A conform IEC 60947-2
DC-12 conform IEC 60947-5-1
DC-13 conform IEC 60947-5-1
Caracteristici electrice
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 1,5 kA Icu 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit: 75% 230/240 V c.a. 50/60 Hz conform IEC 60947-2
Tehnologia unității de declanșare:Termomagnetică Curent de declanșare magnetic: 83 A Curent nominal: 6 A Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz conform IEC 60947-2, 277 V c.a. 60 Hz conform CSA C22.2 nr. 235 și UL 1077, 48 V c.c.
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-2
Disipare de putere pe pol: 2 W
Caracteristici mecanice
Durată de viață mecanică: 8000 de cicluri
Durată de viață electrică: 8000 cicluri
Metoda de montare: Cu cleme
Suprafață de montare: Panou, șină
Poziție de montare: Orizontală, verticală
Tip de control: Pârghie de comutare
Conexiuni
Conexiuni - terminale: Primul terminal 1 cablu(e) 0,75...6 mm² fără capăt de cablu solid, a doua conexiune 2 cablu(uri) 0,75...4 mm² fără capăt de cablu solid, prima conexiune 1 cablu(uri) 0,75...4 mm² cu capăt de cablu flexibil, a doua conexiune 2 cablu(uri) 0,75...2,5 mm² cu capete de cablu flexibile
Cuplu de strângere: 1,2 Nm la conector
Robustețe mecanică
Rezistență la șocuri: 22 Gn timp de 20 ms conform IEC 60068-2-27
Rezistență la vibrații: 5 Gn, 5...110 Hz conform IEC 60068-2-6
Caracteristici fizice
Pe set: 6 bucăți
Pas de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
