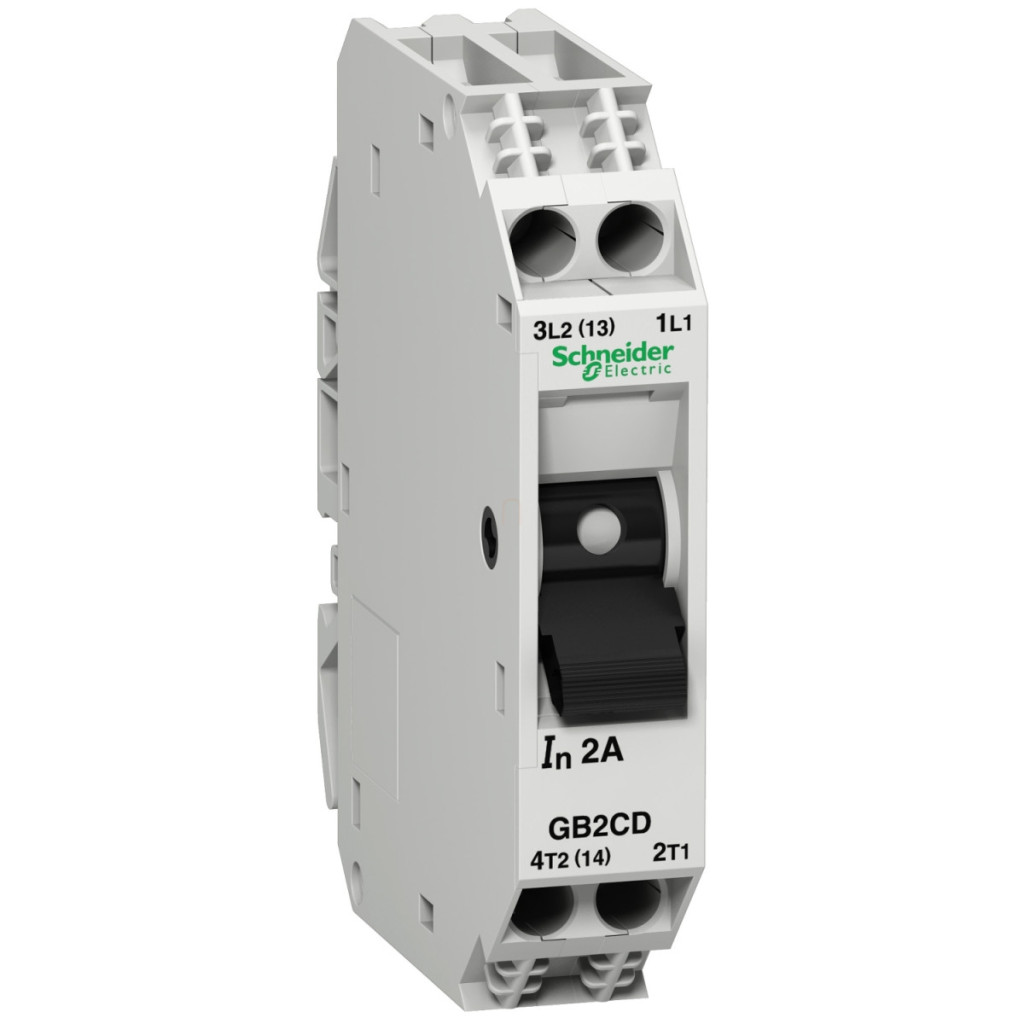

Întrerupătorul miniatural Schneider Electric TeSys GB2 seria GB2CD14 tip 1P+N este un dispozitiv de protecție compact și versatil, perfect adaptat nevoilor sistemelor electrice industriale și comerciale. Acest întrerupător termomagnetic are un curent nominal de 8 A și o capacitate de întrerupere de 1,5 kA la 240 V, oferind o protecție fiabilă împotriva supracurentului și a scurtcircuitelor. Întrerupătorul miniatural TeSys GB2 seria GB2CD14 poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu și este conform cu categoria A din IEC 60947-2 și categoriile DC-12 și DC-13 din IEC 60947-5-1. Dispozitivul funcționează la o frecvență de rețea de 50/60 Hz și are o capacitate de întrerupere la scurtcircuit (Icu) de 1,5 kA la o tensiune de 230/240 V c.a. Capacitatea sa nominală de întrerupere a scurtcircuitelor (Ics) este de 75% din Icu, ceea ce înseamnă o fiabilitate excelentă chiar și în cele mai exigente aplicații. Unitatea de declanșare termomagnetică are un curent de declanșare magnetic de 108 A, oferind o protecție precisă și rapidă în cazul supracurentului. Întrerupătorul miniatural Schneider Electric TeSys GB2 GB2CD14 oferă opțiuni de instalare extrem de flexibile: poate fi montat cu cleme și suportă atât montarea pe suprafață plană, cât și pe șină DIN. Poate fi instalat orizontal sau vertical, ceea ce îl face ușor de montat în orice dulap de comutație. Maneta comutatorului asigură o operare simplă și ergonomică. Tensiunea nominală de funcționare este de 250 V c.a. 50/60 Hz, dar poate fi utilizat și la 277 V c.a. 60 Hz, în conformitate cu standardele CSA C22.2 nr. 235 și UL 1077, fiind potrivit și pentru sisteme de 48 V c.c., ceea ce îl face o soluție extrem de versatilă pentru o varietate de aplicații. Tensiunea nominală de impuls de 4 kV oferă protecție suplimentară împotriva supratensiunii. Întrerupătorul miniatural GB2CD14 are o pierdere de putere de numai 2 W pe pol, permițând o funcționare eficientă din punct de vedere energetic și reducând generarea de căldură în dulapul de comutație. Durata sa de viață mecanică și electrică este de 8.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Conectorii dispozitivului sunt extrem de flexibili: conectorul 1 acceptă 1 fir cu un capăt de cablu solid de 0,75-6 mm² sau un capăt de cablu flexibil de 0,75-4 mm², în timp ce conectorul 2 acceptă 2 fire cu un capăt de cablu solid de 0,75-4 mm² sau un capăt de cablu flexibil de 0,75-2,5 mm². Cuplul de strângere al conexiunilor este de 1,2 Nm, ceea ce asigură o conexiune sigură și stabilă. Întrerupătorul miniatural Schneider Electric TeSys GB2 GB2CD14 are o robustețe mecanică excelentă, rezistă la șocuri de 22G timp de 20 ms conform IEC 60068-2-27 și la vibrații de 5G în intervalul 5-110 Hz conform IEC 60068-2-6, asigurând o funcționare fiabilă chiar și în cele mai dure medii.
Schneider Electric TeSys GB2 - GB2CD14 date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GB2
Denumire scurtă a dispozitivului: GB2
Tipul produsului: Întrerupător miniatural
Aplicație: Control
Descrierea polului: 1P + N
Tip rețea: AC/DC
Categorie de utilizare și standarde
Categorie de utilizare: Categoria A conform IEC 60947-2
DC-12 conform IEC 60947-5-1
DC-13 conform IEC 60947-5-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Capacitate de rupere: 1,5 kA Icu 230/240 V AC 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 75% 230/240 V CA 50/60 Hz conform IEC 60947-2
Tehnologia unității de declanșare: Termomagnetic
Curent de declanșare magnetic: 108 A
Instalare și funcționare
Metodă de montare: Cu clemă
Bază de montare: Placă sau șină
Poziție de montare: Orizontală sau verticală
Tip de comandă: Pârghie de comutare
Curent nominal [In]: 8 A
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz conform IEC 60947-2
277 V c.a. 60 Hz conform CSA C22.2 Nr. 235
277 V c.a. 60 Hz conform UL 1077
48 V c.c.
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-2
Pierdere de putere pe pol: 2 W
Durabilitate și conexiuni
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică: 8000 de cicluri
Conectori - terminale: Conector 1: 1 cablu, 0,75-6 mm² fără capăt de cablu solid
Conector 2: 2 cabluri, 0,75-4 mm² fără capăt de cablu solid
Conector 1: 1 cablu, 0,75-4 mm² cu capăt de cablu flexibil
Conector 2: 2 cabluri, 0,75-2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,2 N·m pe conector
Caracteristici mecanice
Robustețe mecanică: Impact: 22 Gn timp de 20 ms conform IEC 60068-2-27
Vibrații: 5 Gn, 5-110 Hz conform IEC 60068-2-6
Pasi de 9 mm: 2
Înălțime: 74 mm
Lățime: 15 mm
Adâncime: 67 mm
Condiții de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, CSA C22.2 Nr. 235, UL 1077
Certificări produs: UL, CSA
Tratament de protecție: TC
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Altitudine de funcționare: 3000 m
