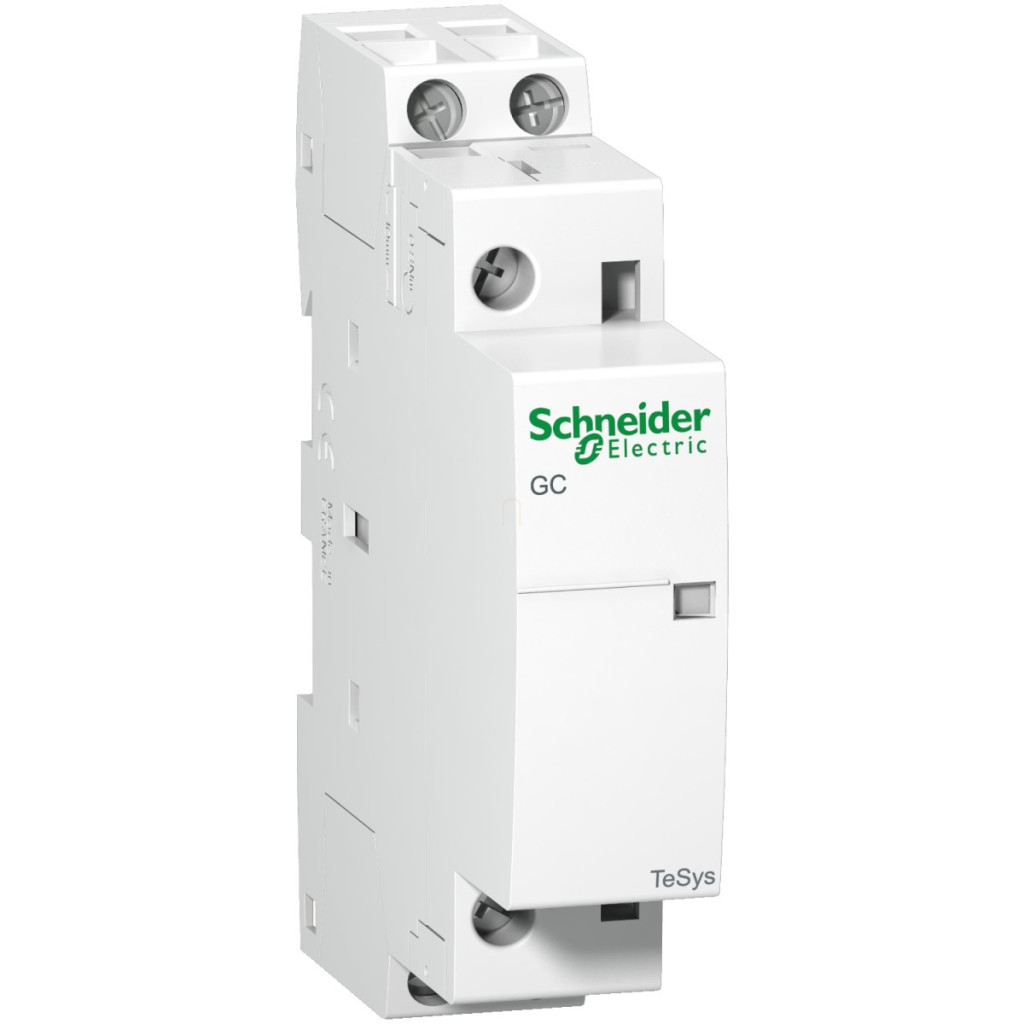

Comutatorul magnetic modular Schneider Electric TeSys GC seria GC1620M5 este un dispozitiv de comutare electric compact, montabil pe șină DIN, conceput special pentru aplicații de încălzire, control al motoarelor și iluminat. Acest contactor cu doi poli și 2 contacte NO este o soluție excelentă pentru sistemele care necesită dispozitive de comutare fiabile, sigure și cu durată lungă de viață. Comutatorul magnetic GC1620M5 funcționează cu o tensiune de control de 220-240 V c.a. 50 Hz.și poate comuta sarcini de până la 16 A la o tensiune maximă de funcționare de 250 V c.a. în categoria de aplicații AC-7A (sarcini ohmice, cum ar fi încălzirea și iluminatul) și 5 A în categoria AC-7B. Contactorul are două contacte de putere NO (normal deschise) cu tensiune de impuls de 4 kV, oferind o protecție excelentă împotriva supratensiunilor de rețea. Caracteristicile tehnice remarcabile ale comutatorului magnetic TeSys GC1620M5 includ o durată de viață mecanică lungă de până la 1.000.000 de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri în ambele categorii AC-7A și AC-7B. Dispozitivul are o frecvență maximă de comutare de 300 de cicluri/oră la 50 °C, ceea ce îl face potrivit pentru aplicații cu utilizare intensivă. Protecția IP20 (conform VDE 0106) și protecția IP40 (într-un dulap închis, tot conform VDE 0106) asigură o protecție adecvată împotriva prafului și contactului. Comutatorul magnetic are o robustețe mecanică remarcabilă: are o rezistență la impact de 10 Gn în stare deschisă și 15 Gn în stare închisă, precum și o rezistență la vibrații de 2 Gn în stare deschisă și 3 Gn în stare închisă în gama de frecvențe 5-300 Hz. Dimensiunile compacte ale dispozitivului (81 mm înălțime, 17,5 mm lățime și 62,5 mm adâncime) permit o instalare care economisește spațiu. Poate fi fixat cu ușurință pe o șină DIN pentru o instalare rapidă și ușoară. Are terminale cu șuruburi care pot fi strânse cu un cuplu de 0,8 Nm atât pentru circuitele de control, cât și pentru cele de alimentare. Pentru circuitul de control, pot fi conectate cabluri flexibile cu o secțiune maximă de 2,5 mm² sau cabluri solide cu o secțiune maximă de 1,5 mm², iar pentru circuitul de alimentare, pot fi conectate cabluri flexibile cu o secțiune maximă de 6 mm² sau cabluri solide cu o secțiune maximă de 6 mm². Intervalul de temperatură de funcționare al dispozitivului este între -5 °C și +50 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Comutatorul magnetic GC1620M5 ocupă doar un modul de 18 mm pe șina DIN, oferind o soluție de economisire a spațiului pentru dulapurile de comutare și echipamentele de distribuție.
Schneider Electric TeSys GC, GY, GF16 - GC1620M5 - Comutator magnetic 16A 220/240V date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GC
Tipul produsului sau al componentei: Întrerupător magnetic modular
Denumirea scurtă a dispozitivului: GC16
Aplicația contactorului: Încălzire, Control motor, Iluminat
Caracteristici suplimentare
Categorie de utilizare: AC-7A, AC-7B
Descrierea polilor: 2P
Compoziția contactului de putere: 2 NO
Tensiune nominală de funcționare: <= 250 V c.a. 5 A AC-7B
Poziție de funcționare: 30°/verticală
Tip circuit de control: AC 50 Hz
Tensiune de control: 220...240 V c.a. 50 Hz
Tensiune nominală de rezistență la impulsuri: 4 kV
Curent termic convențional de răcire cu aer liber: 16 A (la 50 °C) în circuitul de alimentare
Capacitate nominală de comutare Irms: 40 A la 400 V c.a. în circuitul de alimentare, conform IEC 61095
Capacitate nominală de întrerupere: 40 A la 400 V în circuitul de alimentare, conform IEC 61095
Curent nominal de rezistență pe termen scurt: 128 A la 40 °C timp de 10 s în circuitele de alimentare, 40 A la 40 °C timp de 30 s în circuitele de alimentare
Putere nominală a siguranței corespunzătoare: 16 A gL <= 440 V în circuitele de alimentare
Impedanță medie: 2,5 mOhm - Ith 16 A într-un circuit de alimentare de 50 Hz
Tensiune nominală de izolare: 500 V conform IEC 61095, 500 V conform VDE 0110
Durată de viață electrică: AC-7A: 100.000 de cicluri, AC-7B: 100.000 de cicluri
Disipare de putere pe pol: 0,65 W
Tip de control: Telecomandă
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Standarde: IEC 61095, IEC 60947-5
Mediu
Clasă de protecție IP: IP40 conform VDE 0106 (în carcasă), IP20 conform VDE 0106
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -5…50 °C
Temperatură ambiantă de depozitare: -40…70 °C
Altitudine de funcționare: <= 3000 m
Caracteristici mecanice
Robustețe mecanică: Impacturi cu contactor deschis: 10 Gn pentru până la 11 ms, Impacturi cu contactorul închis: 15 Gn pentru până la 11 ms, Vibrații cu contactorul deschis: 2 Gn, 5...300 Hz, Vibrații cu contactorul închis: 3 Gn, 5...300 Hz
Număr total de module de 18 mm: 1
Înălțime: 81 mm
Lățime: 17,5 mm
Adâncime: 62,5 mm
Culoare: Alb
Cantitate per set: 12 buc.
