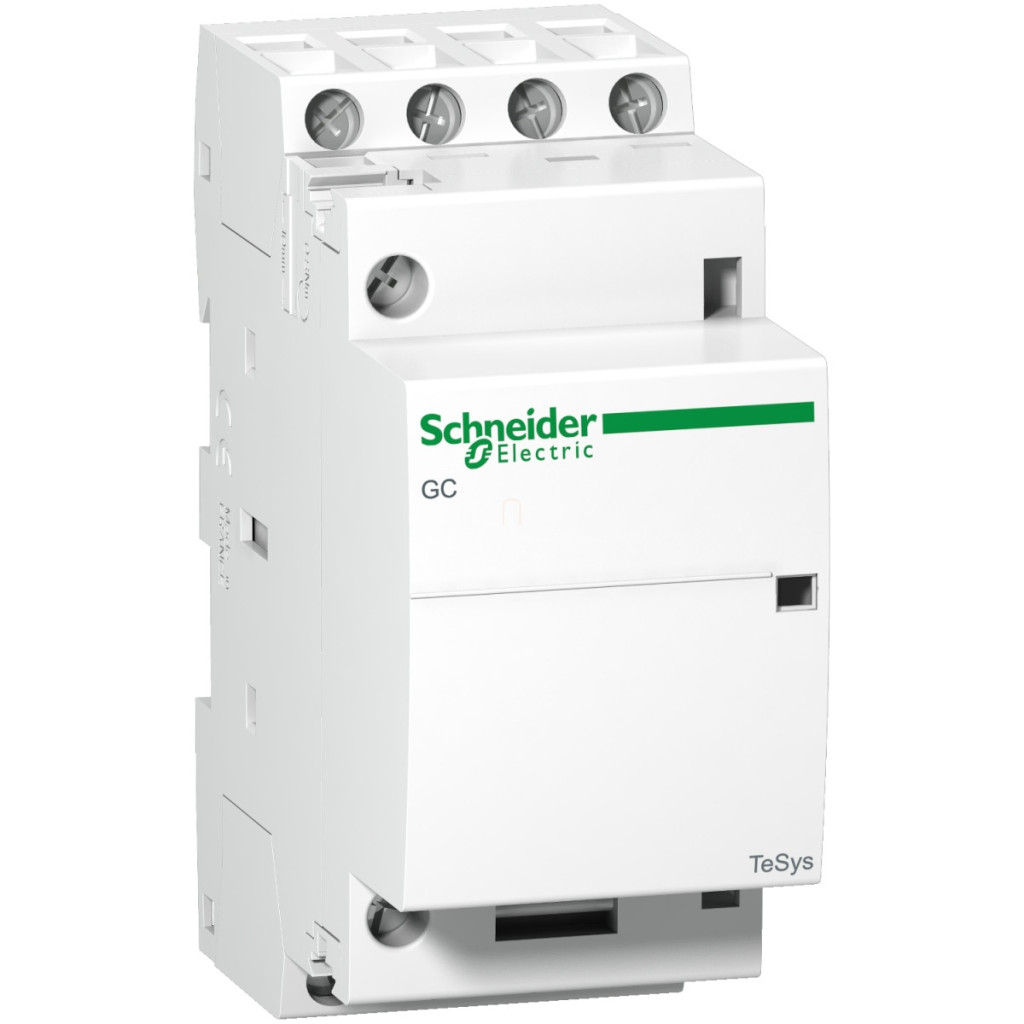

Schneider Electric TeSys GC, GY, GF16 - GC1640M5 - Întrerupător magnetic 16A 4P. 220/240V

Névleges áram: 16 A

Tensiune nominală: 220-240 V

Lățime: 70 mm

Lungime: 230 mm

Înălțime: 100 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric TeSys GC, GY, GF16 - GC1640M5 - Întrerupător magnetic 16A 4P. 220/240V

Name: Schneider Electric TeSys GC, GY, GF16 - GC1640M5 - Întrerupător magnetic 16A 4P. 220/240V
Brand: Schneider Electric Zrt.
SKU: 3389110641295
Price: 189.37 RON
Availability: InStock

189,37 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Comutator magnetic modular

Schneider Electric TeSys GC, GY, GF16

Comutatorul magnetic modular Schneider Electric TeSys GC1640M5 este un dispozitiv de comutare extrem de fiabil și versatil, conceput special pentru iluminat, încălzire și sarcini de control al motoarelor mici. Acest întrerupător de circuit cu 4 poli și 16 amperi este alegerea perfectă pentru aplicații rezidențiale, comerciale și industriale în care controlul precis și sigur al circuitului este important. Modelul TeSys GC1640M5 are 4 contacte NO (normal deschise) și funcționează cu o tensiune de control de 220-240 V c.a. 50 Hz. Dispozitivul are o tensiune maximă de funcționare de 250 V c.a., cu un curent nominal de funcționare de 16 A în categoria de utilizare AC-7A și 5 A în categoria AC-7B. Dispozitivul are dimensiuni compacte: are o înălțime de 85 mm, o lățime de numai 36 mm și o adâncime de 62,5 mm, ocupând astfel doar 2 module de 18 mm pe șina DIN, pe care poate fi fixat cu ușurință fără unelte. TeSys GC1640M5 se mândrește cu parametri tehnici remarcabili. Curentul termic nominal convențional în aer liber este de 16 A (la 50 °C), iar curentul nominal de comutație este de 40 A la 400 V c.a. Dispozitivul are o tensiune de rezistență la impulsuri de 4 kV și o tensiune de izolație de 500 V, în conformitate cu standardele IEC 61095 și VDE 0110. De asemenea, poate rezista la curenți de scurtcircuit de scurtă durată: 128 A timp de 10 secunde și 40 A timp de 30 de secunde. Durata sa de viață electrică este de 100.000 de cicluri de comutare în ambele categorii AC-7A și AC-7B, în timp ce durata sa de viață mecanică este de 1.000.000 de cicluri. Frecvența maximă de comutare este de 300 de comutări pe oră la 50 °C. Conexiunea este flexibilă: atât circuitul de alimentare, cât și circuitul de control sunt echipate cu terminale cu șuruburi care acceptă cabluri cu secțiuni transversale diferite. De exemplu, la circuitul de alimentare pot fi conectate 1 x 6 mm² cablu flexibil sau solid sau 2 x 4 mm² cabluri. Cuplul de strângere pentru conectorii circuitului de control și de alimentare este de 0,8 Nm. Timpul de funcționare este de 10-25 ms la deschidere și de 10-30 ms la închidere. Dispozitivul are protecție IP20 și protecție IP40 atunci când este instalat, în conformitate cu VDE 0106. TeSys GC1640M5 funcționează excelent în diverse condiții de mediu: intervalul său de temperatură de funcționare este de la -5 °C la +50 °C, iar temperatura de depozitare poate fi între -40 °C și +70 °C. Poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării și are o robustețe mecanică remarcabilă: poate rezista la impacturi de 10 Gn în poziție deschisă și 15 Gn în poziție închisă timp de 11 ms, iar rezistența sa la vibrații este de 2 Gn în poziție deschisă și 3 Gn în poziție închisă în intervalul de frecvență 5-300 Hz.

Schneider Electric TeSys GC, GY, GF16 - GC1640M5 - Comutator magnetic 16A 4P. 220/240V date tehnice

Caracteristici principale

Familia de produse: TeSys

Denumirea produsului: TeSys GC

Tipul produsului: Întrerupător magnetic modular

Denumirea scurtă a produsului: GC16

Aplicație: Iluminat, Control motor, Încălzire

Parametri tehnici

Categorie de utilizare: AC-7A, AC-7B

Descriere poli: 4P

Configurație contact curent înalt: 4 NO

Tensiune nominală de funcționare [Ue]: <= 250 V AC

Curent nominal de funcționare [Ie]: 16 A AC-7A, 5 A AC-7B

Poziție de funcționare: 30°/verticală

Tip circuit de control: AC 50 Hz

Tensiune circuit de control [Uc]: 220...240 V c.a. 50 Hz

Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV

Curent termic convențional de răcire cu aer liber [Ith]: 16 A (la 50 °C) pentru circuitul de alimentare

Capacitate nominală de comutare Irms: 40 A la 400 V c.a. pentru circuitul de alimentare, conform IEC 61095

Capacitate nominală de întrerupere: 40 A la 400 V pentru circuitele de putere, conform IEC 61095

Curent nominal de rezistență pe termen scurt [Icw]: 128 A la 40 °C - 10 s pentru circuitele de putere, 40 A la 40 °C - 30 s pentru circuitele de putere

Putere nominală a siguranței corespunzătoare: 16 A gL <= 440 V pentru circuite de alimentare

Impedanță medie: 2,5 mOhm - Ith 16 A 50 Hz pentru circuite de alimentare

Tensiune nominală de izolare [Ui]: 500 V conform IEC 61095, 500 V conform VDE 0110

Durată de viață electrică: AC-7A: 100.000 de cicluri, AC-7B: 100.000 de cicluri

Disipare de putere pol: 0,65 W

Tip de control: Telecomandă

Metodă de montare: Snap-on

Bază de montare: Șină DIN

Standarde: IEC 60947-5, IEC 61095

Date de conectare și funcționare

Cuplu de strângere: Circuit de control: 0,8 N.m - pentru terminale cu șurub, Circuit de curent înalt: 0,8 N.m - pentru terminale cu șurub

Timp de funcționare: 10...25 ms la deschidere, 10...30 ms la închidere

Durată de viață mecanică: 1.000.000 de cicluri

Frecvență maximă de funcționare: 300 operațiuni de comutare/oră la 50 °C

Limite de tensiune ale circuitului de comandă: Decuplare: 0,2...0,75 Uc la 50 Hz (< 50 °C), Funcționare: 0,85...1,1 Uc la 50 Hz (< 50 °C)

Putere de pornire în VA: 34 VA la 50 Hz (la 20 °C)

Consum continuu de energie în VA: 4,6 VA la 50 Hz (la 20 °C)

Disipare termică: 1,6 W la 50/60 Hz

Date de mediu

Nivel de protecție IP: IP40 conform VDE 0106 (în carcasă), IP20 conform VDE 0106

Clasă de protecție: TC

Temperatura ambiantă de funcționare: -5...50 °C

Temperatură ambiantă de depozitare: -40...70 °C

Altitudine de funcționare: <= 3000 m

Robustețe mecanică: Impact asupra comutatorului magnetic deschis: 10 Gn timp de 11 ms, Impact asupra comutatorului magnetic închis: 15 Gn timp de 11 ms, Vibrații asupra comutatorului magnetic deschis: 2 Gn, 5...300 Hz, Vibrații asupra comutatorului magnetic închis: 3 Gn, 5...300 Hz

Parametri fizici

Număr total de module de 18 mm: 2

Înălțime: 85 mm

Lățime: 36 mm

Adâncime: 62,5 mm

Greutate netă: 0,23 kg

Cantitate per set: Set de 6 bucăți

Culoare: Alb

Date

Névleges áram

16 A

Tensiune nominală

220-240 V

Lățime

70 mm

Lungime

230 mm

Înălțime

100 mm

EAN prezentat

3389110641295

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

202 g/bucată

Numar articol

3389110641295
