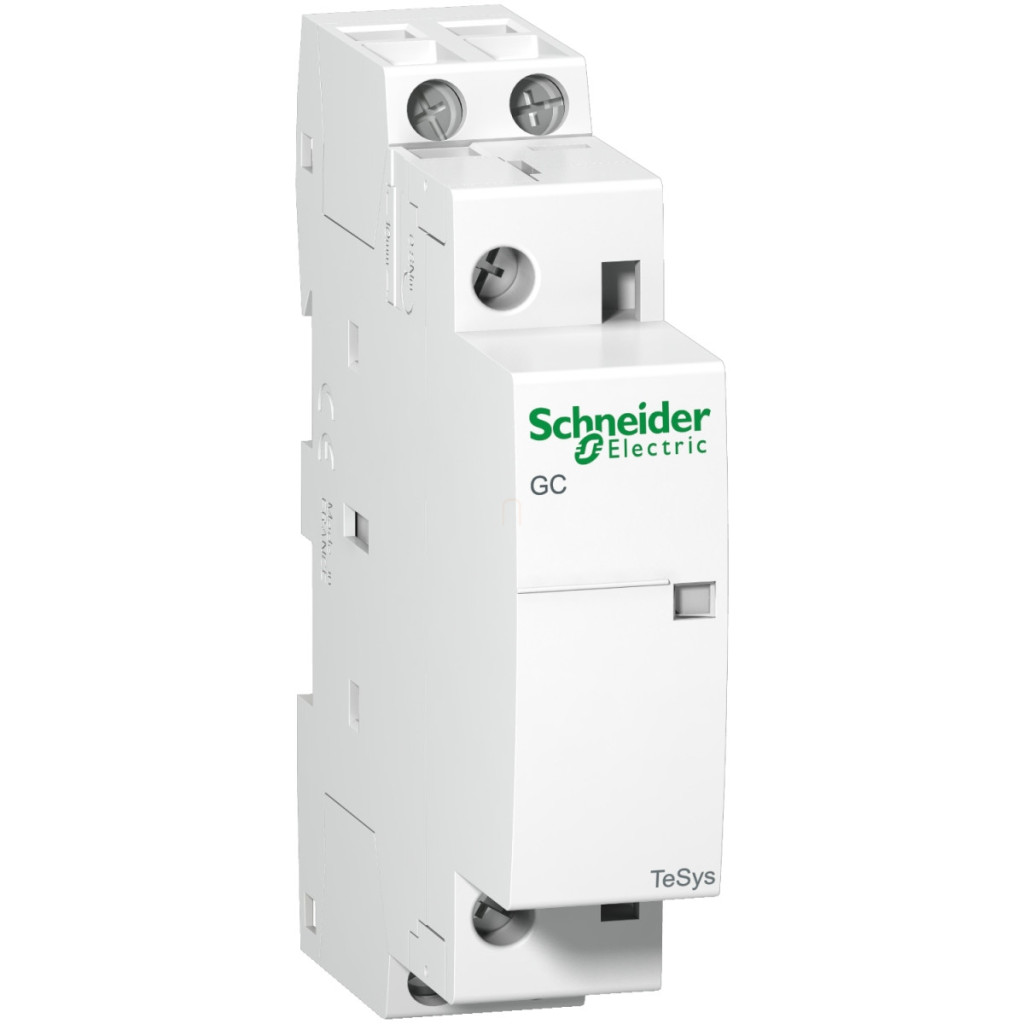

Contactorul modular Schneider Electric TeSys GC2511M5 este o componentă de bază fiabilă pentru instalații electrice profesionale. Acest contactor de 25 A este proiectat în principal pentru aplicații de iluminat, încălzire și control al motoarelor, unde durata lungă de viață și designul compact sunt cerințe esențiale. GC2511M5 face parte din familia de produse TeSys GC, care este una dintre componentele remarcabile ale soluțiilor industriale complete ale Schneider Electric. Dispozitivul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce îl face potrivit pentru o gamă largă de sarcini de comutare. Tensiunea maximă de funcționare este de 250 V c.a., iar curentul nominal este de 25 A c.a.-7 A în categoria de aplicații 7A și 8,5 A c.a.-7B în categoria 7B. Circuitul de control funcționează la 220-240 V c.a. 50 Hz, ceea ce îl face perfect pentru majoritatea rețelelor electrice europene. Produsul trebuie instalat în poziție verticală la 30° pentru o performanță optimă. Contactorul TeSys GC2511M5 are parametri tehnici remarcabili. Tensiunea nominală de impuls este de 4 kV, iar curentul termic măsurat în aer liber convențional este de 25A (la 50°C). Curentul nominal de pornire este de 68 A la 400 V c.a., iar capacitatea de întrerupere este aceeași. Capacitatea de transport a curentului pe termen scurt (Icw) este de 200 A timp de 10 secunde și de 62 A timp de 30 de secunde la 40 °C. Siguranța asociată are o valoare nominală de 25 A gL până la 440 V. Impedanța medie este extrem de scăzută: doar 2,5 mOhm (la 25 A, 50 Hz). Tensiunea de izolație a dispozitivului este de 500 V, în conformitate cu IEC 61095 și VDE 0110. Durata de viață electrică în categoriile AC-7A și AC-7B este de 100.000 de cicluri de comutare, iar disiparea de putere pe pol este de 1,6 W. Datorită dimensiunilor sale compacte, contactorul modular TeSys GC2511M5 ocupă doar un spațiu de 1 x 18 mm pe șina DIN. Dimensiunile sale exacte sunt: 81 mm înălțime, 17,5 mm lățime și 62,5 mm adâncime. Dispozitivul poate fi montat pe o șină DIN cu o fixare cu clemă, ceea ce permite o instalare rapidă și ușoară. Tipul de control este telecomanda. Gradul de protecție IP este IP40 în spații închise (conform VDE 0106) și IP20 în spații deschise. Intervalul de temperatură de funcționare este între -5 °C și 50 °C, iar intervalul de temperatură de depozitare este între -40 °C și 70 °C. Altitudinea maximă de funcționare este de 3000 m. Contactorul TeSys GC2511M5 oferă o gamă largă de opțiuni de conectare. Atât circuitul de control, cât și circuitul de alimentare au terminale cu șuruburi care pot fi utilizate cu cabluri de diferite secțiuni transversale. Cablurile cu o secțiune transversală de 1,5-2,5 mm² pot fi conectate la terminalele circuitului de control, în timp ce terminalele circuitului de alimentare pot acomoda cabluri flexibile sau solide cu o secțiune transversală de până la 6 mm². Cuplul de strângere pentru ambele circuite este de 0,8 Nm. Durata de viață mecanică a dispozitivului este impresionantă: 1.000.000 de cicluri de comutare și până la 300 de operații de comutare pe oră la 50 °C.
Schneider Electric TeSys GC, GY, GF16 - GC2511M5 - 25A contactor modular 1F+1O 220/240V date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GC
Tipul produsului sau componentului: Contactor modular
Denumirea scurtă a dispozitivului: GC25
Aplicația contactorului: Iluminat, Controlul motorului, încălzire
Informații suplimentare
Categorie de utilizare: AC-7B, AC-7A
Descrierea polilor: 2P
Compoziția contactului polului de alimentare: 1 NO + 1 NC
Tensiune nominală de funcționare: <= 250 V c.a.
Curent nominal de funcționare: 25 A AC-7A, 8,5 A AC-7B
Poziție de funcționare: 30°/verticală
Tip circuit de control: AC 50 Hz
Tensiune circuit de control: 220...240 V c.a. 50 Hz
Tensiune nominală de rezistență la impulsuri: 4 kV
Curent termic convențional măsurat în aer liber: 25 A (la 50 °C) în circuitul de alimentare
Capacitate nominală de comutare Irms: 68 A la 400 V c.a. în circuitele de putere, conform IEC 61095
Capacitate nominală de întrerupere: 68 A la 400 V în circuitele de putere, conform IEC 61095
Capacitate nominală de transport a curentului pe termen scurt: 200 A la 40 °C timp de 10 s în circuite de alimentare, 62 A la 40 °C timp de 30 s în circuite de alimentare
Valoarea nominală a siguranței asociate: 25 A gL <= 440 V pentru circuite de alimentare
Impedanță medie: 2,5 mOhm - 25 A la 50 Hz circuit de alimentare
Tensiune nominală de izolație: 500 V conform IEC 61095, 500 V conform VDE 0110
Durată de viață electrică: AC-7A: 100.000 de cicluri, AC-7B: 100.000 de cicluri
Disipare de putere pe pol: 1,6 W
Tip de control: Control de la distanță
Metodă de montare: Clip-on
Caracteristici de conectare și funcționare
Bază de montare: Șină DIN
Standarde: IEC 60947-5, IEC 61095
Conexiuni - terminale: Diverse opțiuni de conectare pentru cabluri flexibile și rigide de 1,5-6 mm²
Cuplu de strângere: Circuit de control: 0,8 N.m pentru terminale cu șurub, Circuit de putere: 0,8 N.m pentru borne cu șurub
Timp de funcționare: 10...25 ms deschidere, 10...30 ms închidere
Durată de viață mecanică: 1.000.000 de cicluri
Frecvență maximă de funcționare: 300 de contacte/oră la 50 °C
Caracteristici de mediu
Grad de protecție IP: IP40 conform VDE 0106 (în spații închise), IP20 conform VDE 0106
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -5…50 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
Altitudine de funcționare: <= 3000 m
Robustețe mecanică: Impact asupra contactorului deschis: 10 Gn pentru până la 11 ms, Impact cu contactor închis: 15 Gn pentru până la 11 ms, Vibrații cu contactor deschis: 2 Gn, 5...300 Hz, Vibrații cu contactor închis: 3 Gn, 5...300 Hz
Caracteristici fizice
Număr total de module de 18 mm: 1
Înălțime: 81 mm
Lățime: 17,5 mm
Adâncime: 62,5 mm
Culoare: Alb
