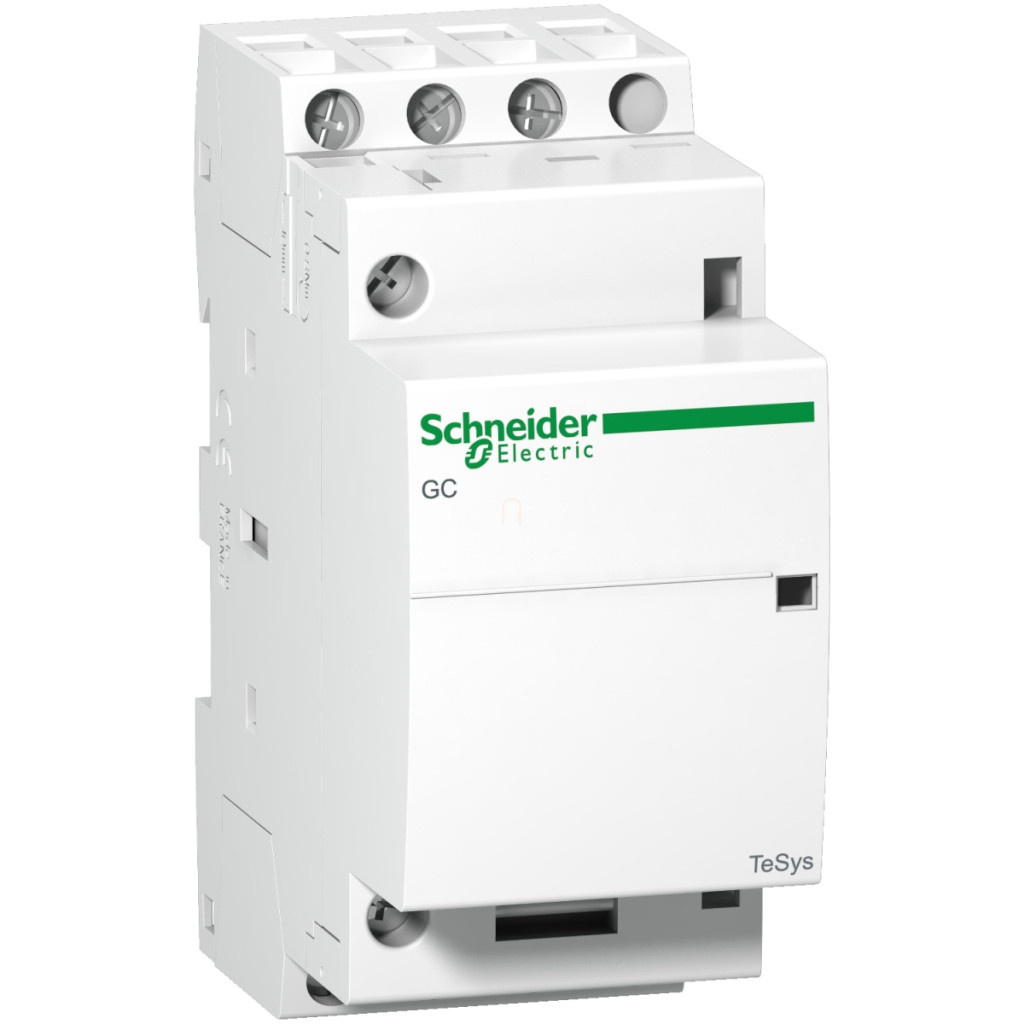

Contactorul modular GC2530M5 din gama TeSys GC de la Schneider Electric este un dispozitiv de comutare electrică extrem de versatil, conceput special pentru controlul motoarelor, sistemele de iluminat și aplicațiile de încălzire. Acest contactor compact, cu o lățime de numai 2 module (36 mm), este alegerea perfectă atunci când aveți nevoie de performanțe fiabile și durată lungă de viață într-un spațiu limitat. Modelul GC2530M5 are 3 contacte normal deschise (3NO) capabile să comute 25 A în categoria de utilizare AC-7A (sarcini rezistive, cum ar fi încălzirea) și 8,5 A în categoria AC-7B (aplicații de iluminat). Contactorul are o tensiune nominală de funcționare de până la 250 V c.a., în timp ce circuitul de control necesită o sursă de alimentare de 220-240 V c.a. 50 Hz. Produsul oferă un nivel ridicat de siguranță electrică, după cum indică tensiunea de impuls de 4 kV și tensiunea de izolație de 500 V, în conformitate cu standardele IEC 61095 și IEC 60947-5. Dispozitivul are caracteristici electrice remarcabile: curentul nominal de pornire (Irms) este de 68 A la 400 V c.a., iar capacitatea de întrerupere a scurtcircuitului este, de asemenea, de 68 A la 400 V. Capacitatea de transport a curentului pe termen scurt (Icw) a contactorului este de 200 A timp de 10 secunde și de 62 A timp de 30 de secunde. Impedanța medie este extrem de scăzută, de numai 2,5 mOhm, ceea ce înseamnă pierderi și generare de căldură minime. Pierderea de putere pe pol este de 1,6 W, în timp ce disiparea totală de căldură este de 1,6 W la o frecvență de 50/60 Hz. Contactorul modular GC2530M5 este rapid și ușor de instalat datorită designului său cu clemă pentru șine DIN. Terminalele cu șurub oferă opțiuni flexibile de conectare: firele cu o secțiune transversală de până la 2,5 mm² pot fi conectate în circuitul de control, în timp ce firele cu o secțiune transversală de până la 6 mm² pot fi conectate în circuitul de alimentare. Produsul este de culoare albă și, pe lângă poziția standard de instalare de 30°/verticală, intervalul de temperatură de funcționare al dispozitivului este între -5°C și +50°C, iar intervalul de temperatură de depozitare este între -40°C și +70°C. GC2530M5 are, de asemenea, parametri mecanici excelenți: este proiectat pentru până la 1.000.000 de cicluri mecanice și are o durată de viață electrică remarcabilă de 100.000 de cicluri de comutare în ambele categorii AC-7A și AC-7B. Dispozitivul poate rezista la solicitări mecanice semnificative: oferă o rezistență la impact de 10 Gn în stare deschisă și de 15 Gn în stare închisă, precum și o rezistență la vibrații de 2 Gn în stare deschisă și de 3 Gn în stare închisă în intervalul 5-300 Hz. Contactorul are un grad de protecție IP40 într-o carcasă închisă și un grad de protecție IP20 conform VDE 0106.
Contactor modular Schneider TeSys GC GC2530M5 date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys GC
Tipul produsului: Contactor modular
Denumire scurtă: GC25
Aplicație: Comanda motorului, iluminat, încălzire
Specificații tehnice
Categorie de utilizare: AC-7A, AC-7B
Descriere poli: 3P
Compoziția contactului: 3 NO
Tensiune nominală de funcționare [Ue]: <= 250 V c.a. 25 A AC-7A, 8,5 A AC-7B
Poziție de funcționare: 30°/verticală
Tip circuit de control: AC 50 Hz
Tensiune circuit de control [Uc]: 220...240 V c.a. 50 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV
Curent termic convențional în aer liber [Ith]: 25 A (la 50 °C) pentru circuitele de alimentare
Curent nominal de pornire Irms: 68 A pentru circuitele de alimentare de 400 V c.a., conform IEC 61095
Capacitate nominală de întrerupere: 68 A la 400 V pentru circuitele de alimentare, conform IEC 61095
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 200 A la 40 °C timp de 10 s pentru circuitele de alimentare, 62 A la 40 °C timp de 30 s pentru circuitele de alimentare
Curent nominal al siguranței asociate: 25 A gL <= 440 V pentru circuitele de alimentare
Impedanță medie: 2,5 mOhm - Ith 25 A pentru circuite de alimentare de 50 Hz
Tensiune nominală de izolare [Ui]: 500 V conform IEC 61095, 500 V conform VDE 0110
Durată de viață electrică: AC-7A: 100.000 de cicluri, AC-7B: 100.000 de cicluri
Pierdere de putere pe pol: 1,6 W
Tip de control: Control de la distanță
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Standarde: IEC 61095, IEC 60947-5
Caracteristici mecanice
Conexiuni - terminale: Terminale cu șurub (secțiuni transversale detaliate ale cablurilor în fișa tehnică a produsului)
Cuplu de strângere: Circuit de control: 0,8 N.m - borne cu șurub, Circuit de alimentare: 0,8 N.m - borne cu șurub
Timp de funcționare: 10...25 ms deschidere, 10...30 ms închidere
Durată de viață mecanică: 1.000.000 de cicluri
Frecvență maximă de funcționare: 300 de operații de comutare/oră la 50 °C
Limite de tensiune ale circuitului de comandă: Cădere: 0,2...0,75 Uc la 50 Hz (<50 °C), Funcționare: 0,85...1,1 Uc la 50 Hz (<50 °C)
Putere de pornire în VA: 34 VA la 50 Hz (la 20 °C)
Consum continuu de energie în VA: 4,6 VA la 50 Hz (la 20 °C)
Disipare termică: 1,6 W la 50/60 Hz
Caracteristici de mediu
Clasă de protecție IP: IP40 conform VDE 0106 (în carcasă), IP20 conform VDE 0106
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -5…50 °C
Temperatură ambiantă de depozitare: -40…70 °C Altitudine de funcționare: <= 3000 m Robustețe mecanică: Impact cu contactor deschis: 10 Gn pentru până la 11 ms, Impact cu contactor închis: 15 Gn pentru până la 11 ms, Vibrații cu contactor deschis: 2 Gn, 5...300 Hz, Vibrații cu contactor închis: 3 Gn, 5...300 Hz
Dimensiuni și greutate
Număr total de module de 18 mm: 2
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 62,5 mm
Greutate netă: 0,23 kg
Cantitate per set: Set de 6 bucăți
Culoare: Alb
