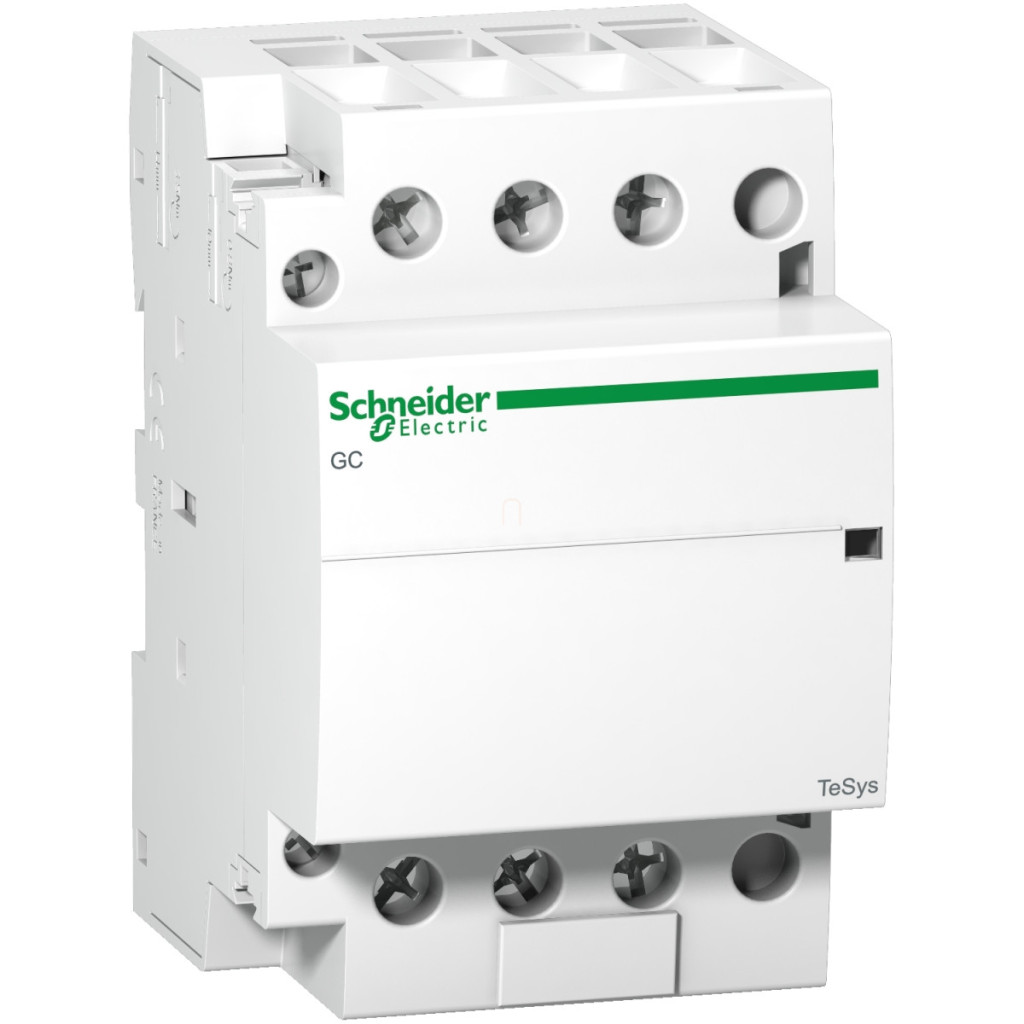

Contactorul modular Schneider Electric TeSys GC seria GC4030M5 este un produs electric extrem de fiabil, care poate fi utilizat pentru o gamă largă de sarcini de control. Acest contactor de 40 A este proiectat special pentru controlul motoarelor, încălzire și comutarea iluminatului, fiind alegerea ideală atât pentru instalații industriale, cât și comerciale. Designul compact al TeSys GC4030M5 și cele 3 contacte NO (3 contacte normal deschise) permit comutarea eficientă a puterii. Dispozitivul poate fi utilizat în conformitate cu categoriile de utilizare AC-7A și AC-7B, cu un curent nominal de funcționare de 40 A în categoria AC-7A și 15 A în categoria AC-7B. Circuitul de control funcționează la o tensiune de bobină de 220-240 V c.a. 50 Hz, care este cea mai comună tensiune de rețea din Europa. Produsul trebuie instalat într-o poziție de funcționare verticală de 30° pentru o performanță optimă. Din punct de vedere tehnic, aparatajul Schneider Electric GC4030M5 are caracteristici remarcabile. Dispozitivul are o tensiune nominală de rezistență la impulsuri de 4 kV și un curent termic convențional în aer liber de 40 A (la 50 °C) în circuitul de alimentare. Capacitatea nominală de comutare Irms este de 120 A la 400 V c.a. în circuitul de alimentare, în conformitate cu standardul IEC 61095. Capacitatea nominală de întrerupere este, de asemenea, de 120 A la 400 V în circuitul de alimentare, tot în conformitate cu IEC 61095. Curentul nominal de scurtă durată este de 320 A la 40 °C timp de 10 secunde sau 100 A la 40 °C timp de 30 de secunde. Valoarea nominală recomandată a siguranței este de 40 A tip gL la maximum 440 V. Impedanța medie este de 2 mOhm la un curent nominal de 40 A și 50 Hz. Tensiunea nominală de izolație este de 500 V, în conformitate cu standardele IEC 61095 și VDE 0110. Durata de viață electrică este de 100.000 de cicluri de comutare în categoriile AC-7A și AC-7B, cu o disipare de putere de 3,2 W pe pol. Tipul de control este telecomanda, iar metoda de montare este cu fixare pe șină DIN. TeSys GC4030M5 oferă opțiuni excelente de conectare atât pentru circuitele de control, cât și pentru circuitele de alimentare. Cuplul de strângere este de 0,8 Nm pentru circuitul de control și de 2 Nm pentru circuitul de alimentare. Timpul de funcționare este de 10-25 ms pentru deschidere și de 10-30 ms pentru închidere. Durata de viață mecanică este de 1.000.000 de cicluri de comutare, iar viteza maximă de funcționare este de 300 de cicluri de comutare/oră la 50 °C. Nivelul de protecție al contactorului este IP40 (în carcasă) și IP20 conform VDE 0106. Intervalul de temperatură de funcționare este între -5 °C și +50 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Altitudinea maximă de funcționare este de 3000 m. În ceea ce privește dimensiunile, acesta are o înălțime de 85 mm, o lățime de 54 mm și o adâncime de 62,5 mm.
Schneider Electric TeSys GC, GY, GF16 - GC4030M5 - Comutator magnetic 40A 220/240V date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GC
Tipul produsului: Comutator magnetic modular
Denumirea scurtă a produsului: GC40
Domeniul de aplicare: Controlul motoarelor, încălzire, iluminat
Date tehnice
Categorie de aplicare: AC-7B, AC-7A
Descriere poli: 3P
Contacte polare de putere: 3 NO (normal deschise)
Tensiune nominală de funcționare: <= 250 V c.a.
Curent nominal de funcționare: 40 A AC-7A, 15 A AC-7B
Poziție de funcționare: 30°/verticală
Tip circuit de control: AC 50 Hz
Tensiune circuit de control: 220...240 V c.a. 50 Hz
Tensiune nominală de rezistență la impulsuri: 4 kV
Curent termic convențional în aer liber: 40 A (la 50 °C) în circuitul de alimentare
Capacitate nominală de comutare: 120 A 400 V c.a. în circuitul de putere conform IEC 61095
Capacitate nominală de întrerupere: 120 A 400 V în circuitul de putere conform IEC 61095
Curent nominal de rezistență pe termen scurt: 320 A la 40 °C timp de 10 s într-un circuit de alimentare, 100 A la 40 °C timp de 30 s într-un circuit de alimentare
Siguranță recomandată: 40 A gL <= 440 V pentru circuite de alimentare
Impedanță medie: 2 mOhm - circuit de alimentare 40 A 50 Hz
Tensiune nominală de izolație: 500 V conform IEC 61095, 500 V conform VDE 0110
Durată de viață electrică: AC-7A: 100.000 de cicluri, AC-7B: 100.000 de cicluri
Disipare de putere pe pol: 3,2 W
Tip de control: Telecomandă
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Standarde: IEC 60947-5, IEC 61095
Caracteristici fizice
Timp de funcționare: 10...25 ms deschidere, 10...30 ms închidere
Durată de viață mecanică: 1.000.000 de cicluri
Viteză maximă de funcționare: 300 operațiuni de comutare/oră la 50 °C
Clasa de protecție IP: IP40 conform VDE 0106 (în carcasă), IP20 conform VDE 0106
Interval de temperatură de funcționare: -5...50 °C
Interval de temperatură de depozitare: -40...70 °C
Altitudine de funcționare: <= 3000 m
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 62,5 mm
Culoare: Alb
