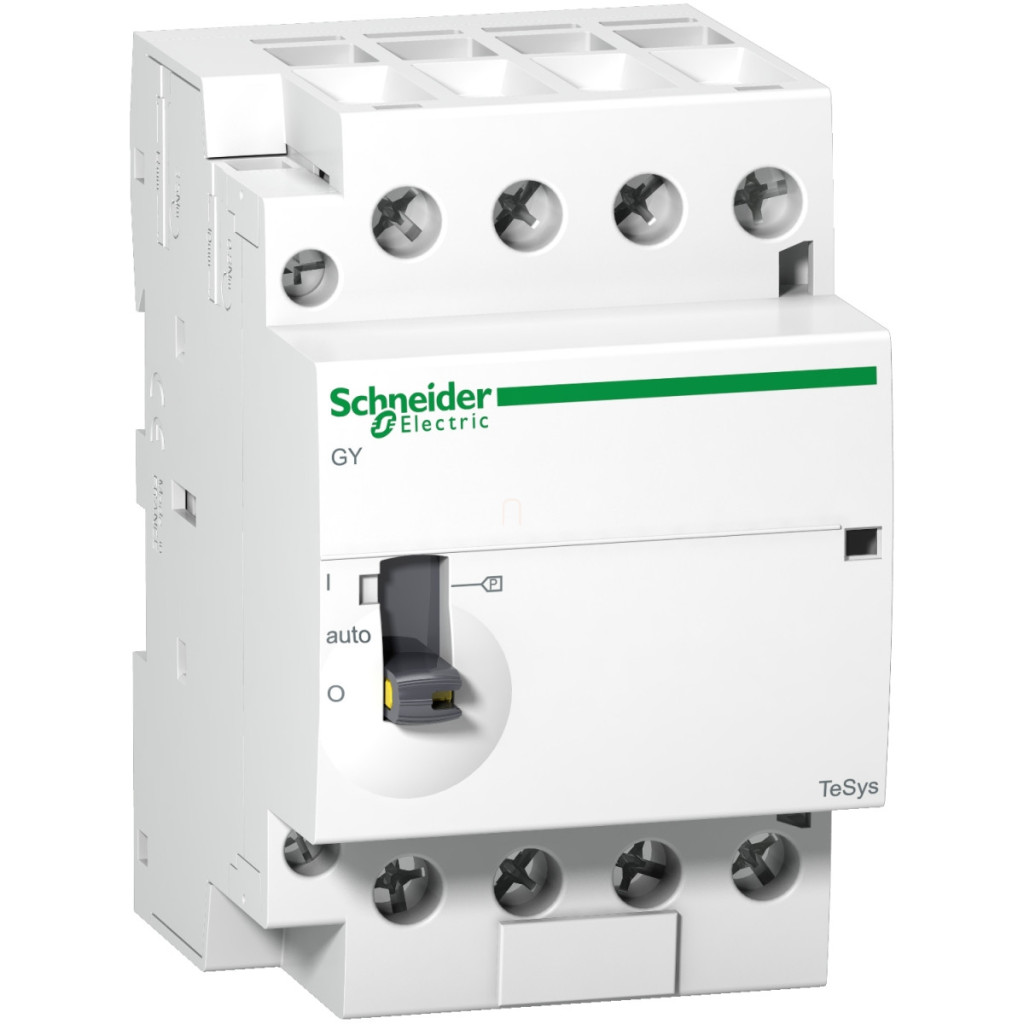

Comutatorul magnetic modular cu dublă viteză Schneider Electric TeSys GY6340M5 este unul dintre cele mai fiabile elemente de comutare pentru sistemele electrice industriale și rezidențiale, oferind performanțe excelente într-o varietate de aplicații. Cu un curent nominal de 63 A și 4 contacte NO, acest dispozitiv este ideal pentru aplicații de iluminat, încălzire și motoare, în special acolo unde controlul de la distanță și comutarea fiabilă sunt cerințe esențiale. Ca parte a familiei de produse TeSys GY, acest model, cunoscut sub numele de GY63, are o bobină de 220-240 V c.a. 50 Hz, permițând integrarea ușoară cu majoritatea sistemelor de control. Dispozitivul funcționează la o tensiune maximă de funcționare de 250 V c.a. și are un curent nominal de funcționare de 63 A în categoria de utilizare AC-7A și 25 A în categoria AC-7B. Dispozitivul este proiectat să funcționeze la 30°/vertical, asigurând o disipare optimă a căldurii și o funcționare fiabilă. GY6340M5 are parametri electrici excelenți: tensiune nominală de impuls de 4 kV, tensiune nominală de izolație de 500 V (în conformitate cu standardele IEC 61095 și VDE 0110) și capacități impresionante de comutare: curent de pornire de 200 A la 400 V c.a. în circuitul de alimentare, în conformitate cu IEC 61095. Curentul termic convențional al produsului măsurat în aer liber este de 63 A la 50 °C, în timp ce impedanța medie este de numai 2 mOhm. În ceea ce privește durabilitatea, producătorul garantează 100.000 de cicluri de comutare atât în categoria AC-7A, cât și în categoria AC-7B, ceea ce înseamnă o durată de viață remarcabilă. GY6340M5 este extrem de ușor de utilizat în ceea ce privește instalarea și utilizarea: are o montare pe șină DIN cu clemă și ocupă doar module de 3 x 18 mm pe șina de montare. Dimensiunile sale sunt compacte: 85 mm înălțime, 54 mm lățime și 62,5 mm adâncime, cu o greutate de numai 0,39 kg. Produsul este de culoare albă și este fabricat în conformitate cu standardele IEC 60947-5 și IEC 61095. Este controlat de la distanță, iar comutatorul asigură o frecvență maximă de funcționare de 300 de operații de comutare pe oră la 50 °C. Conexiunile produsului sunt proiectate cu terminale cu șurub compatibile cu cabluri cu secțiune transversală largă: cabluri flexibile sau solide de până la 25 mm² în circuitul de alimentare și cabluri cu secțiune transversală de 1,5-2,5 mm² în circuitul de control. Timpii de comutare sunt, de asemenea, favorabili: deschidere 10-25 ms, închidere 10-30 ms. Schneider Electric TeSys GY6340M5 are, de asemenea, o rezistență excelentă la mediul înconjurător: intervalul său de temperatură de funcționare este de -5...50 °C, intervalul de temperatură de depozitare este de -40...70 °C și poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării. Are protecție IP40 într-o carcasă și protecție IP20 când este independent, în conformitate cu VDE 0106. Robustețea mecanică a produsului este dovedită de rezultatele diverselor teste: rezistență la impact de 10 Gn timp de 11 ms cu contactor deschis și 15 Gn timp de 11 ms cu contactor închis, precum și rezistență la vibrații de 2-3 Gn în intervalul de frecvență de 5-300 Hz.
Schneider Electric TeSys GC, GY, GF16 - GY6340M5 - Comutator magnetic modular 63A 220VAC date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GY
Tipul produsului sau al componentei: Comutator magnetic modular cu dublă viteză
Denumirea scurtă a dispozitivului: GY63
Aplicația contactorului: Iluminat, Controlul motorului, încălzire
Caracteristici tehnice
Categorie de utilizare: AC-7A, AC-7B
Descrierea polilor: 4P
Compoziția contactului polului de putere: 4 NO
Tensiune nominală de funcționare: <= 250 V c.a.
Curent nominal de funcționare: 63 A AC-7A, 25 A AC-7B
Poziție de funcționare: 30°/verticală
Tip circuit de control: AC 50 Hz
Tensiune circuit de control: 220...240 V c.a. 50 Hz
Tensiune nominală de rezistență la impulsuri: 4 kV
Curent termic convențional în aer liber: 63 A (la 50 °C) în circuitul de alimentare
Capacitate nominală de întrerupere: 200 A la 400 V c.a. în circuitul de alimentare, conform IEC 61095
Capacitate nominală de întrerupere: 200 A la 400 V circuit de alimentare, conform IEC 61095
Curent nominal de scurtă durată: 504 A la 40 °C - 10 s circuit de alimentare, 157 A la 40 °C - 30 s în circuitul de alimentare
Valoarea nominală a siguranței asociate: 63 A gL <= 440 V în circuitul de alimentare
Impedanță medie: 2 mOhm - Ith 63 A la 50 Hz circuit de alimentare
Tensiune nominală de izolație: 500 V conform IEC 61095, 500 V conform VDE 0110
Durată de viață electrică: AC-7A: 100.000 de cicluri, AC-7B: 100.000 de cicluri
Disipare de putere pe pol: 8 W
Tip de control: Telecomandă
Metodă de montare: Snap-on
Suport de montare: Șină DIN
Standarde: IEC 60947-5, IEC 61095
Conexiuni și caracteristici mecanice
Cuplu de strângere: Circuit de alimentare: 3,5 N.m - cu terminal cu șurub, Circuit de control: 3,5 N.m - cu terminal cu șurub
Timp de funcționare: 10...25 ms deschidere, 10...30 ms închidere
Durată de viață mecanică: 1.000.000 de cicluri
Frecvență maximă de funcționare: 300 cicluri/oră la 50 °C
Putere de comutare: 53 VA la 50 Hz (la 20 °C)
Consum de energie în standby: 6,5 VA la 50 Hz (la 20 °C)
Disipare de căldură: 2,1 W la 50/60 HZ
Caracteristici de mediu
Clasă de protecție IP: IP40 conform VDE 0106 (în carcasă), IP20 conform VDE 0106
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -5 până la 50 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
Altitudine de funcționare: <= 3000 m
Robustețe mecanică: Rezistență la impact cu contactor deschis: 10 Gn până la 11 ms, Rezistență la impact cu contactor închis: 15 Gn până la 11 ms, Rezistență la vibrații cu contactor deschis: 2 Gn, 5...300 Hz, Rezistență la vibrații cu contactor închis: 3 Gn, 5...300 Hz
Dimensiuni
Număr total de module de 18 mm: 3
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 62,5 mm
