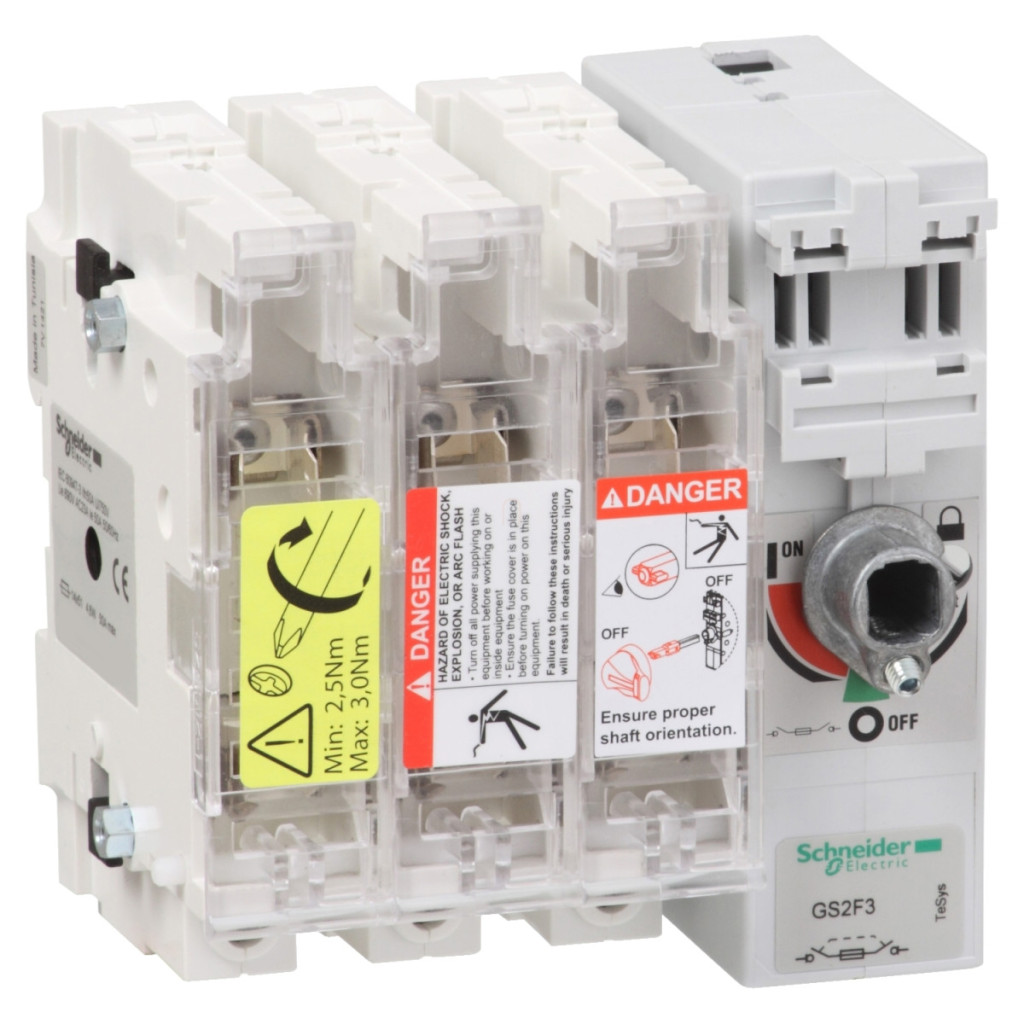

Întrerupătorul cu siguranță Schneider Electric TeSys GS GS2F3 este un dispozitiv de comutare extrem de fiabil și eficient, conceput special pentru aplicații industriale. Acest dispozitiv cu 3 poli, 50 A, este alegerea perfectă pentru medii în care sunt necesare protecție și siguranță sporite în sistemele electrice. Întrerupătorul protejat cu siguranță GS2F3 utilizează siguranțe NFC de tip 14x51 mm, care oferă o protecție rapidă și eficientă în caz de supracurent. Dispozitivul poate fi utilizat atât în rețele de curent alternativ, cât și de curent continuu, cu o frecvență de rețea de 50/60 Hz. Produsul are un curent termic convențional în aer liber de 50 A la 40 °C și curenți de funcționare diferiți în diverse categorii de comutare: de exemplu, 50 A la 400 V în categoriile AC-23A și AC-23B și 50 A la 690 V în aceleași categorii. Pentru aplicații de curent continuu, acesta furnizează un curent de 40 A la 440 V, cu 2 poli conectați în serie pe fază, atât în categoria DC-23A, cât și în categoria DC-23B. Parametrii tehnici ai TeSys GS2F3 includ o tensiune nominală de izolație (Ui) de 750 V și o tensiune nominală de rezistență la impuls (Uimp) de 8 kV. Dispozitivul are o putere nominală de 25 kW la 400 V, 33 kW la 500 V și 45 kW la 690 V. Are capacități de comutare remarcabile: capacitatea de comutare este de 500 A la 400 V în categoria AC-23B, în timp ce capacitatea de întrerupere este de 400 A la 400 V (AC-23B). Rezistența la scurtcircuit este de 10,6 kA, iar curentul nominal de comutație la scurtcircuit (Icm) este de 100 kA la 400 V, protejat de siguranțe gG. Secțiunea Schneider Electric TeSys GS2F3 are o durată de viață mecanică de 10.000 de cicluri și o durată de viață electrică de 1.500 de cicluri în categoriile AC-23A și DC-23A și 300 de cicluri în categoriile AC-23B și DC-23B. Produsul poate fi montat cu un mâner de acționare extern, frontal sau extern dreapta și permite montarea pe panou. Conexiunile pot fi realizate cu papuci de cablu inelari cu o secțiune transversală de 6-25 mm², unde cuplul de strângere este de 3,2 Nm pentru circuit. Secțiunea TeSys GS2F3 are protecție IP20 (cu capac terminal) în conformitate cu IEC 60529. Intervalul de temperatură de funcționare al dispozitivului este între -20 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. Produsul are caracteristici remarcabile de rezistență la foc: capacul siguranței este rezistent la foc până la 850 °C, iar corpul dispozitivului este rezistent la foc până la 960 °C, în conformitate cu IEC 60695-2-1. Dimensiunile fizice ale izolatorului sunt: 118 mm înălțime, 121 mm lățime și 87 mm adâncime, cu o greutate netă de 0,8 kg. Produsul este conform cu cerințele IEC 60947-3 și are certificare CE, care garantează calitatea și siguranța pentru utilizatorii industriali.
Schneider Electric TeSys GS - GS2F3 - Date tehnice pentru întrerupătoare cu siguranțe
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS2F
Tipul produsului sau al componentei: Întrerupător cu siguranță fuzibilă
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 3 NO
Curent termic convențional în aer liber [Ith]: 50 A (la 40 °C)
Curent nominal de funcționare [Ie]
40 A la 440 V cu 2 poli conectați în serie pe fază DC-23A
40 A la 440 V cu 2 poli conectați în serie pe fază DC-23B
50 A la 400 V AC-23A
50 A la 400 V AC-23B
50 A la 500 V AC-23A
50 A la 500 V AC-23B
50 A la 690 V AC-23A
50 A la 690 V AC-23B
Date privind siguranța
Tip siguranță: NFC
Dimensiune siguranță: 14 x 51 mm
Caracteristici rețea electrică
Tip rețea electrică: AC / DC
Frecvență rețea electrică: 50/60 Hz
Date suplimentare
Tip mâner de operare: Extern frontal / Extern lateral drept
Suprafață de montare: Panou
Tensiune nominală de izolare [Ui]: 750 V AC 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Putere nominală de funcționare în W: 25 kW la 400 V, 45 kW la 690 V, 33 kW la 500 V
Capacitate de comutare: 500 A la 400 V AC-23B
Capacitate de deconectare: 400 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 10,6 kA
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică: 1500 cicluri AC-23A, 1500 cicluri DC-23A, 300 cicluri AC-23B, 300 cicluri DC-23B
Conexiuni - terminale: Circuit: papuci de cablu inelari 6...25 mm²
Capacitate nominală de comutare la scurtcircuit [Icm]: 100 kA la 400 V cu protecție cu siguranță gG
Cuplu de strângere: Circuit: 3,2 N.m
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări produs: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Temperatura ambiantă în timpul funcționării: -20...70 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: capac siguranță 850 °C conform IEC 60695-2-1, corp dispozitiv 960 °C conform IEC 60695-2-1
Dimensiuni și greutate
Înălțime: 118 mm Lățime: 121 mm Adâncime: 87 mm Greutate netă: 0,8 kg
