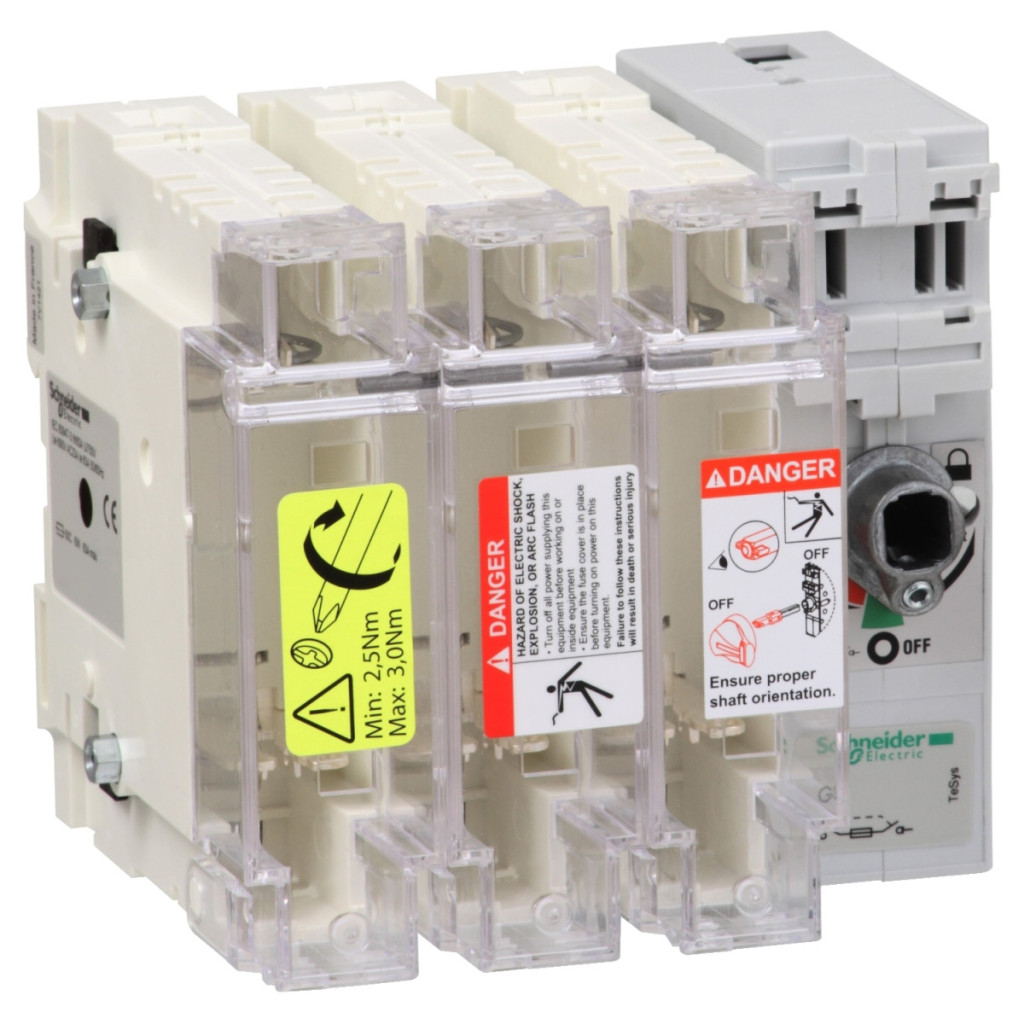

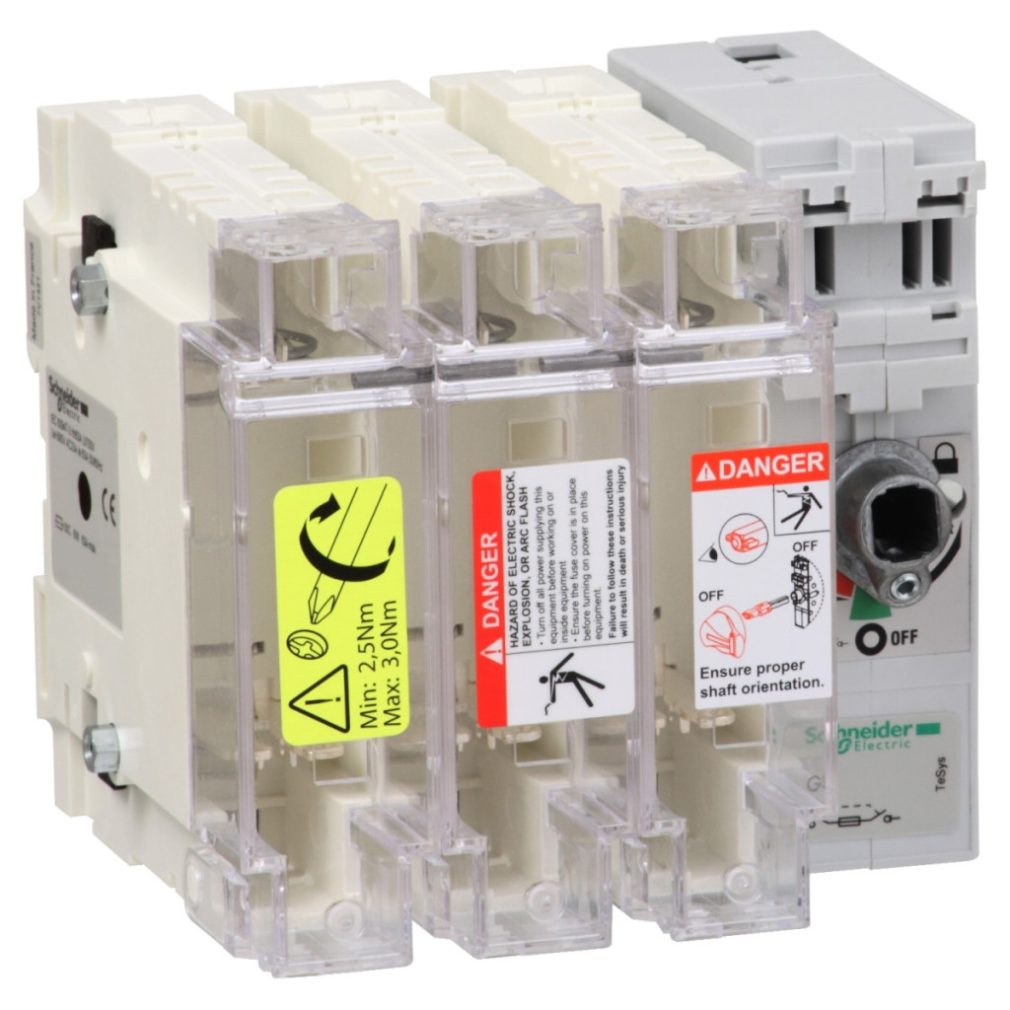

GS2K3, parte a gamei de produse TeSys GS de la Schneider Electric, este un întrerupător de circuit de înaltă calitate, protejat cu siguranță, cu un design cu 3 poli (3P). Acest întrerupător de circuit de 125 A este ideal pentru sistemele electrice industriale și comerciale în care sunt necesare izolarea și protecția fiabile ale circuitului. Întrerupătorul GS2K3 funcționează cu siguranțe de tip NFC de 22x58 mm, ceea ce îl face flexibil pentru utilizare într-o varietate de aplicații. Dispozitivul are un curent termic convențional (Ith) de 125 A la 40 °C, în timp ce curentul nominal de funcționare (Ie) este de până la 125 A la 400 V și 500 V AC-23A/B. În plus, dispozitivul poate fi utilizat și în sisteme de curent continuu cu o capacitate de sarcină de 100 A la 440 V, cu conexiune în serie cu 2 poli pe fază, în categoria DC-23A/B. În rețelele de curent alternativ, oferă o capacitate de sarcină de 100 A la 690 V în categoria AC-23A/B. Această versatilitate permite instalatorilor să îl utilizeze într-o varietate de sisteme electrice. Separatorul TeSys GS2K3 are parametri tehnici excelenți. Se caracterizează prin tensiune de izolație de 750 V c.a. și rezistență la tensiune de impuls de 8 kV. Dispozitivul are o putere nominală de 63 kW la 400 V, 90 kW la 500 V și 80 kW la 690 V. Capacitatea sa de comutare este de 1000 A în categoria 400 V AC-23B, în timp ce capacitatea sa de întrerupere este de 10000 A în categoria 400 V AC-23B. Rezistența la scurtcircuit este de 20 kA, iar curentul de vârf la scurtcircuit este de 100 kA la 400 V cu protecție cu siguranță gG. Acești parametri garantează o funcționare sigură chiar și în medii industriale dure. Durata sa de viață mecanică este de 10.000 de cicluri, în timp ce durata de viață electrică este de 1.000 de cicluri în categoria AC-23A/DC-23A și de 200 de cicluri în categoria AC-23B/DC-23B. Dispozitivul are protecție IP20 (cu capac terminal) și poate fi utilizat la temperaturi cuprinse între -20 °C și +70 °C.
Schneider Electric TeSys GS - GS2K3 - Date tehnice pentru întrerupătoare cu siguranțe
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS2K
Tipul produsului sau al componentei: Întrerupător cu inserții de siguranță
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 3 NO
Curent termic convențional (Ith): 125 A (la 40 °C)
Parametri nominali de funcționare
Curent nominal de funcționare (Ie): 100 A la 440 V, 2 poli conectați în serie pe fază DC-23A, 100 A la 440 V, 2 poli conectați în serie pe fază DC-23B, 100 A la 690 V AC-23A, 100 A la 690 V AC-23B, 125 A la 400 V AC-23A, 125 A la 400 V AC-23B, 125 A la 500 V AC-23A, 125 A la 500 V AC-23B
Tip siguranță: NFC
Dimensiune siguranță: 22 x 58 mm
Tip rețea: AC, DC
Frecvență rețea: 50/60 Hz
Informații suplimentare
Tip mâner de operare: Extern dreapta, Extern față
Suport de montare: Placă
Tensiune nominală de izolare (Ui): 750 V AC 50/60 Hz
Tensiune nominală de impuls (Uimp): 8 kV
Putere nominală de funcționare: 63 kW la 400 V, 90 kW la 500 V, 80 kW la 690 V
Capacitate de comutare: 1000 A la 400 V AC-23B
Capacitate de comutare: 10000 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 20 kA
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică: 1.000 de cicluri AC-23A, 1.000 de cicluri DC-23A, 200 de cicluri AC-23B, 200 de cicluri DC-23B
Conexiuni - terminale: Circuit: șine 20 mm², Circuit: papuci de cablu inelari 35...95 mm²
Capacitate nominală de comutare la scurtcircuit (Icm): 100 kA la 400 V cu protecție cu siguranță gG
Cuplu de strângere: Circuit: 12 N.m
Parametri de mediu
Standarde: IEC 60947-3
Certificări produs: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Temperatura ambiantă în timpul funcționării: -20...70 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: capac siguranță 850 °C conform IEC 60695-2-1, carcasă 960 °C conform IEC 60695-2-1
Caracteristici fizice
Înălțime: 162 mm
Lățime: 148 mm
Adâncime: 116 mm
Greutate netă: 1,5 kg
