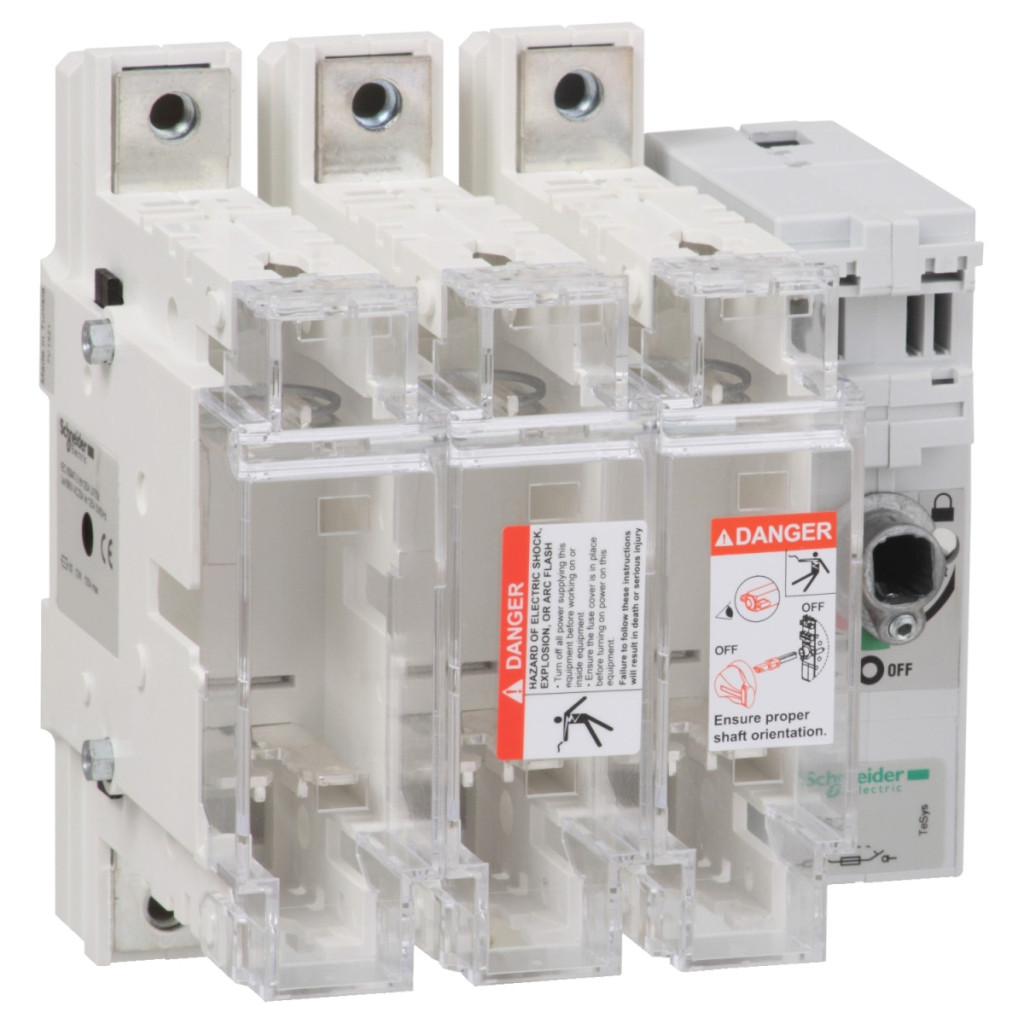

Întrerupătorul cu siguranță GS2L3 din seria TeSys GS de la Schneider Electric este un dispozitiv profesional de comutație electrică care oferă siguranță operațională ridicată și funcționare fiabilă pentru aplicații industriale și comerciale. Secțiunea de 3 poli 160A din seria TeSys GS este alegerea ideală pentru deconectarea și protecția în siguranță a rețelelor de distribuție, a motoarelor și a altor circuite de echipamente de mare putere. Dispozitivul GS2L3 are un curent nominal de 160 A (la 40 °C) și poate fi utilizat cu siguranțe standard DIN de dimensiunea 0. Dispozitivul este extrem de versatil, deoarece poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. În modul CA, poate fi utilizat cu un curent de 125 A până la o tensiune de 690 V (în categoriile CA-23A și CA-23B) și cu un curent de 160 A până la o tensiune de 400 V și 500 V (în categoriile CA-23A și CA-23B). În modul DC, poate fi utilizat la un curent de 125 A până la o tensiune de 440 V în categoriile DC-23A și DC-23B, cu 2 poli conectați în serie pe fază. Această flexibilitate îi permite să ofere o protecție optimă în diferite medii de instalare și în diferite condiții de încărcare. Întrerupătorul TeSys GS2L3 are o serie de parametri tehnici remarcabili. Dispozitivul are o tensiune nominală de izolare de 750 V și o tensiune de rezistență de 8 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor. Capacitatea sa de comutare este de 1600 A în categoria 400 V AC-23B, în timp ce capacitatea sa de rupere este de 1280 A în categoria 400 V AC-23B. Rezistența la scurtcircuit este de 20 kA, iar capacitatea nominală de comutare la scurtcircuit este de 100 kA la 400 V, protejată de siguranțe gG. Dispozitivul este adecvat pentru echipamente de funcționare cu o putere nominală de 80 kW la 400 V și 110 kW la 500 V și 690 V. Durata de viață mecanică este de 10.000 de cicluri de comutare, în timp ce durata de viață electrică este de 1.000 de cicluri în categoriile AC-23A și AC-23B și de 200 de cicluri în categoriile DC-23A și DC-23B. Opțiunile de montare și conectare ale separatorului TeSys GS2L3 sunt, de asemenea, demne de menționat. Produsul poate fi montat pe o placă de montare și poate fi echipat cu două tipuri de mânere de acționare: laterale externe sau frontale externe. Poate fi conectat folosind șine de 20 mm² sau papuci de cablu inelari de 50-95 mm². Dispozitivul are protecție IP20 (conform IEC 60529, echipat cu un capac terminal), care oferă o protecție adecvată împotriva contactului, permițând în același timp o ventilație adecvată. Cuplul de strângere al șuruburilor de fixare din circuit trebuie să fie de 12 Nm pentru a asigura o conexiune stabilă și sigură. Secțiunea TeSys GS2L3 are dimensiuni compacte (înălțime: 162 mm, lățime: 190 mm, adâncime: 136,5 mm), astfel încât nu ocupă mult spațiu în dulapul de distribuție sau în dulapul de comutație. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -20 °C la +70 °C și un interval de temperatură de depozitare de la -40 °C la +80 °C. Produsul are o rezistență ridicată la foc: capacul de siguranță este conform cu testul de rezistență la foc la 850 °C, iar carcasa este conformă cu testul de rezistență la foc la 960 °C, conform IEC 60695-2-1. Dispozitivul este conform cu standardul IEC 60947-3 și are certificare CE, care garantează calitatea și conformitatea cu standardele internaționale.
Schneider Electric TeSys GS - GS2L3 - Date tehnice întrerupător protejat cu siguranță
Caracteristici principale
Seria de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS2L
Tipul produsului: Întrerupător cu siguranță fuzibilă
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 160 A (la 40 °C)
Curent nominal de funcționare [Ie]:
125 A la 440 V, 2 poli în serie pe fază, DC-23A
125 A la 440 V, 2 poli în serie pe fază, DC-23B
125 A la 690 V, AC-23A
125 A la 690 V, AC-23B
160 A la 400 V, AC-23A
160 A la 400 V, AC-23B
160 A la 500 V, AC-23A
160 A la 500 V, AC-23B
Tip siguranță: DIN
Dimensiune siguranță: 0
Tip rețea: DC, AC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de izolație [Ui]: 750 V AC 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Putere nominală de funcționare (W):
80 kW la 400 V
110 kW la 500 V
110 kW la 690 V
Capacitate de comutare: 1600 A la 400 V, AC-23B
Capacitate de comutare: 1280 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 20 kA
Capacitate nominală de comutare la scurtcircuit [Icm]: 100 kA la 400 V, protejată de siguranță gG
Caracteristici mecanice
Tipul mânerului de acționare: Extern pe partea dreaptă, Extern pe partea frontală
Suport de montare: Placă
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică:
1000 cicluri AC-23A
1000 cicluri AC-23B
200 cicluri DC-23A
200 cicluri DC-23B
Conexiuni - terminale:
Circuit: șine 20 mm²
Circuit: papuci de cablu inelari 50...95 mm²
Cuplu de strângere: Circuit: 12 N.m
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Temperatură ambiantă de funcționare: -20...70 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc:
850 °C capac de protecție conform IEC 60695-2-1
960 °C carcasă conform IEC 60695-2-1
Dimensiuni și greutate
Înălțime: 162 mm Lățime: 190 mm Adâncime: 136,5 mm
