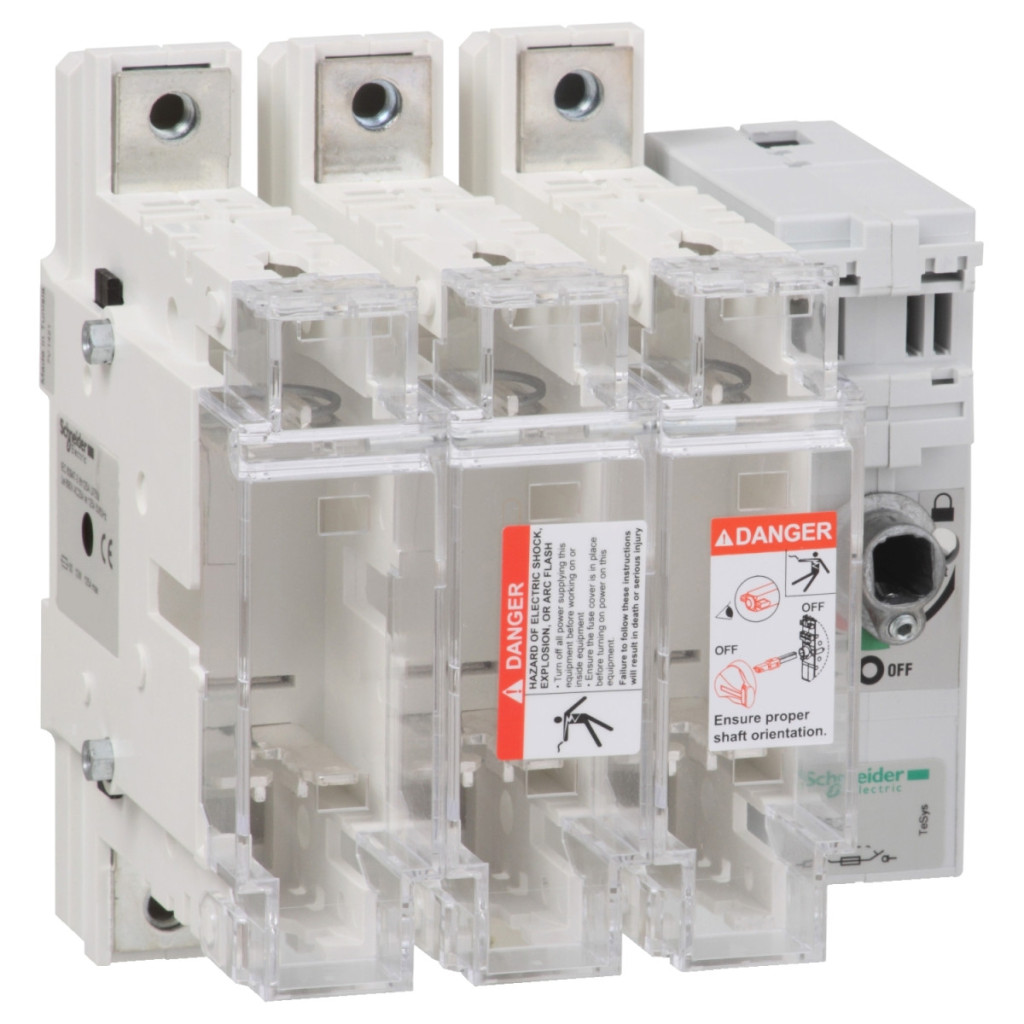

Întrerupătorul protejat cu siguranță GS2N3 din seria TeSys GS de la Schneider Electric este un dispozitiv industrial extrem de fiabil, ideal pentru aplicații cu un curent nominal de 250 A. Acest dispozitiv cu 3 poli este de tip DIN, funcționează cu siguranțe de dimensiunea 1 și oferă soluția perfectă pentru izolarea și protejarea în siguranță a circuitelor în medii industriale. Întrerupătorul TeSys GS2N3 are parametri tehnici remarcabili. Curentul termic nominal convențional măsurat în aer liber [Ith] este de 250 A la 40 °C. Curentul nominal de funcționare [Ie] este de 250 A la 400 V în categoriile AC-23A și AC-23B, 250 A la 500 V și 250 A chiar și la 690 V. Pentru aplicații de curent continuu, 200 A la 440 V, cu 2 poli pe fază conectați în serie în categoriile DC-23A și DC-23B. Această versatilitate permite utilizarea sa la diferite niveluri de tensiune și atât în rețele de curent alternativ, cât și de curent continuu, la o frecvență de rețea de 50/60 Hz. Alte caracteristici tehnice ale dispozitivului includ o tensiune nominală de izolare [Ui] de 750 V, o tensiune de rezistență [Uimp] de 8 kV și o putere nominală remarcabilă de 132 kW la 400 V, 160 kW la 500 V, și 220 kW la 690 V. Capacitatea de comutare este de 2500 A la 400 V AC-23B, în timp ce capacitatea de întrerupere la aceeași tensiune este de 2000 A. Rezistența sa la scurtcircuit este de 32,5 kA, ceea ce oferă o protecție excelentă în caz de defecțiuni. Protejat de siguranțe gG, capacitatea nominală de scurtcircuit [Icm] poate atinge 100 kA la 400 V. Durata de viață mecanică este de 10.000 de cicluri, iar durata de viață electrică este de 1.000 de cicluri în categoriile AC-23A și AC-23B și de 200 de cicluri în categoriile DC-23A și DC-23B. Aceste valori garantează o durabilitate remarcabilă și o durată de viață lungă, chiar și în condiții de utilizare intensivă. Secțiunea TeSys GS2N3 poate fi acționată în mod flexibil, deoarece poate fi echipată cu un mâner de acționare extern pe dreapta sau frontal. Dispozitivul poate fi montat pe un panou și poate fi conectat folosind bare colectoare de 32 mm² și terminale inelare de 95-240 mm². Pentru a asigura conexiunile, trebuie aplicat un cuplu de 25 Nm. Dispozitivul de deconectare este compact, cu o înălțime de 195 mm, o lățime de 234 mm, o adâncime de 146 mm și o greutate netă de numai 3,2 kg. Dispozitivul de deconectare Schneider Electric GS2N3 este conform cu standardul IEC 60947-3 și este certificat CE. Nivelul său de protecție (cu capacul terminalului) este IP20 conform IEC 60529. Intervalul său de temperatură de funcționare este între -20 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +80 °C. Dispozitivul are, de asemenea, caracteristici remarcabile de rezistență la foc: capacul siguranței poate rezista la temperaturi de până la 850 °C, iar carcasa la temperaturi de până la 960 °C, în conformitate cu IEC 60695-2-1. Aceste caracteristici asigură funcționarea fiabilă a întrerupătorului de circuit protejat cu siguranță Schneider Electric TeSys GS2N3 chiar și în cele mai dure medii industriale.
Schneider Electric TeSys GS - GS2N3 - Date tehnice pentru întrerupător cu siguranță fuzibilă
Caracteristici principale
Seria: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS2N
Tipul produsului sau al componentei: Întrerupător cu siguranță fuzibilă
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Curent termic convențional măsurat în aer liber [Ith]: 250 A (la 40 °C)
Curent nominal de funcționare [Ie]: 200 A la 440 V, 2 poli conectați în serie pe fază DC-23A
200 A la 440 V, 2 poli conectați în serie pe fază DC-23B
250 A la 400 V AC-23A
250 A la 400 V AC-23B
250 A la 500 V AC-23A
250 A la 500 V AC-23B
250 A la 690 V AC-23A
250 A la 690 V AC-23B
Tip siguranță: DIN
Dimensiune siguranță: 1
Tip rețea: DC, AC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de izolare [Ui]: 750 V AC 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Putere nominală de funcționare în W: 132 kW la 400 V
160 kW la 500 V
220 kW la 690 V
Capacitate de comutare: 2500 A la 400 V AC-23B
Capacitate de rupere: 2000 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 32,5 kA
Capacitate nominală de comutare la scurtcircuit [Icm]: 100 kA la 400 V protejată de siguranțe gG
Caracteristici mecanice
Tipul mânerului de acționare: Extern dreapta, Extern față
Suport de montare: Placă
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică: 1000 cicluri AC-23A
1000 cicluri AC-23B
200 cicluri DC-23A
200 cicluri DC-23B
Conexiuni - terminale: Circuit: șine 32 mm²
Circuit: terminale inelare 95...240 mm²
Cuplu de strângere: Circuit: 25 N.m
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Temperatura ambiantă de funcționare: -20...70 °C
Temperatura ambiantă de depozitare: -40..,80 °C
Rezistență la foc: capac siguranță 850 °C conform IEC 60695-2-1
carcasă 960 °C conform IEC 60695-2-1
Dimensiuni și greutate
Înălțime: 195 mm
Lățime: 234 mm
Adâncime: 146 mm
Greutate netă: 3,2 kg
