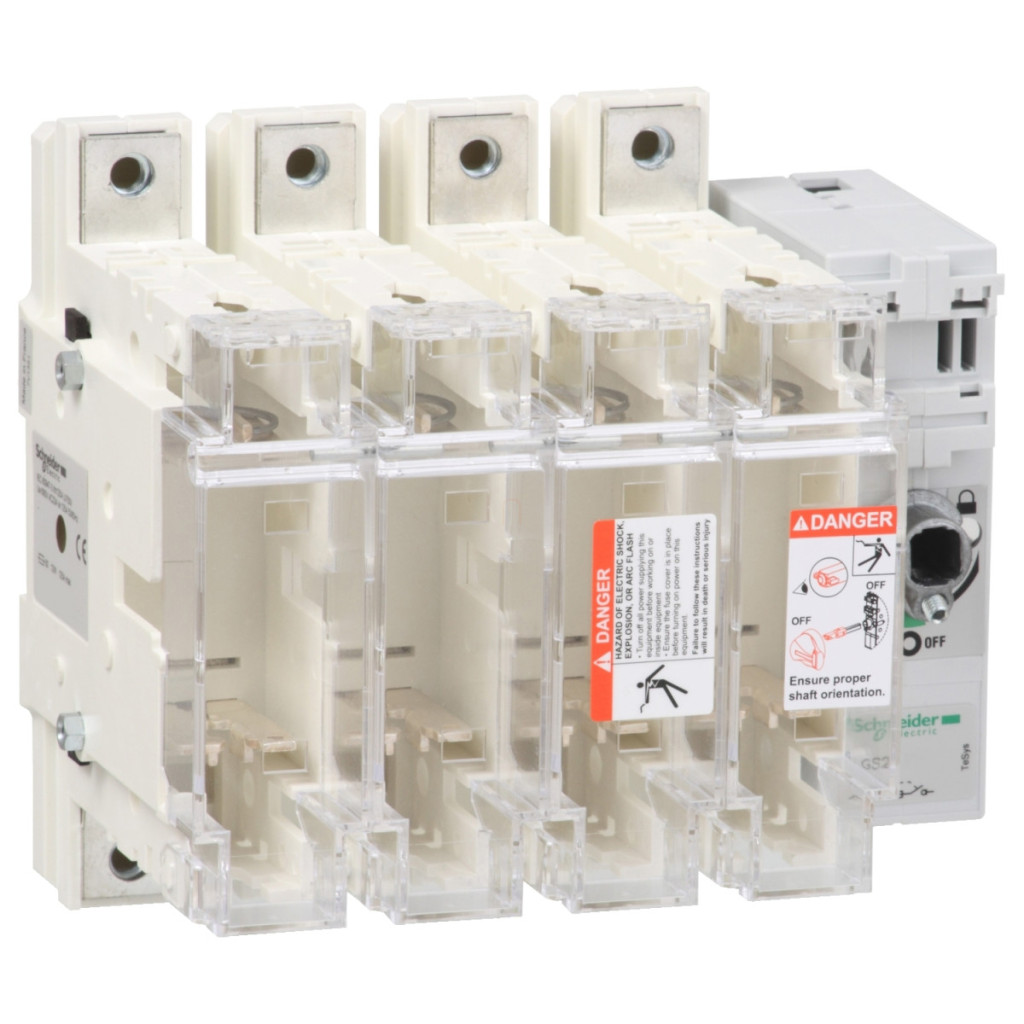

Întrerupătorul cu siguranță GS2N4 din seria TeSys GS de la Schneider Electric este un comutator de înaltă calitate, cu 4 poli, curent nominal de 250 A, care funcționează cu o siguranță de tip DIN, dimensiune 1. Acest dispozitiv compact, dar puternic, este alegerea ideală pentru aplicații industriale și comerciale în care sunt necesare funcții fiabile de protecție a circuitului și comutare. Modelul TeSys GS2N4 oferă aplicații extrem de versatile, deoarece poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Curentul termic convențional în aer liber de 250 A (la 40 °C) și tensiunea nominală de izolare de 750 V permit utilizarea acestuia în sisteme cu diferite niveluri de tensiune. Întrerupătorul asigură un curent nominal de funcționare de 250 A în categoriile AC-23A și AC-23B la 400 V, Niveluri de tensiune de 500 V și 690 V, în timp ce în categoriile DC-23A și DC-23B, oferă 200 A la 440 V, cu conexiune în serie cu 2 poli pe fază. Această flexibilitate este deosebit de valoroasă în medii în care sunt de așteptat condiții de încărcare variate. Deconectorul Schneider Electric TeSys GS2N4 are parametri tehnici remarcabili. Se caracterizează printr-o tensiune nominală de impuls de 8 kV și un curent de scurtcircuit de 32,5 kA. Capacitatea de comutare este de 2500 A la 400 V AC-23B, în timp ce capacitatea de întrerupere este de 2000 A la 400 V AC-23B. Capacitatea de scurtcircuit de pornire de 100 kA (Icm) la 400 V, protejată de siguranțe gG, sporește și mai mult fiabilitatea sistemului. Puterea nominală este de 132 kW la 400 V, 160 kW la 500 V și 220 kW la 690 V, ceea ce îl face potrivit pentru comutarea motoarelor și a altor echipamente cu o gamă largă de putere. Durabilitatea mecanică este de 10.000 de cicluri de comutare, în timp ce durabilitatea electrică este de 1.000 de cicluri în categoriile AC-23A și AC-23B și de 200 de cicluri în categoriile DC-23A și DC-23B. Această durabilitate garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Secțiunea TeSys GS2N4 oferă opțiuni flexibile de montare și instalare. Mânerul de acționare poate fi poziționat în față sau în partea dreaptă. Există diverse opțiuni de conectare: circuitul de alimentare poate fi conectat cu bare colectoare de 32 mm² sau conectori inelari de 95-240 mm². Ansamblul poate fi montat pe o suprafață plană, iar dimensiunile sale (195 mm înălțime, 294 mm lățime, 146 mm adâncime) permit amplasarea compactă în dulapul de comutație. Nivelul de protecție IP20 (conform IEC 60529, cu capac pentru blocul de borne) oferă o protecție adecvată în mediul de instalare. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -20 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții industriale extreme. Întrerupătorul Schneider Electric TeSys GS2N4 este fabricat în conformitate cu standardul IEC 60947-3 și este certificat CE, fiind perfect adecvat pentru utilizarea pe piața europeană.
Schneider Electric TeSys GS - GS2N4 - Date tehnice pentru întrerupător cu inserție de siguranță
Date generale
Familia de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS2N
Tipul produsului sau al componentei: Întrerupător-disjunctor-siguranță
Descrierea polilor: 4P
Descrierea polilor protejați: 4t Tipul și compoziția contactelor: 4 NO 250 A (la 40 °C)
[Ie] curent nominal de funcționare: 200 A la 440 V cu 2 poli conectați în serie pe fază DC-23A, 200 A la 440 V cu conexiune în serie cu 2 poli pe fază DC-23B, 250 A la 400 V AC-23A, 250 A la 400 V AC-23B, 250 A la 500 V AC-23A, 250 A 500 V AC-23B, 250 A 690 V AC-23A, 250 A 690 V AC-23B. Tip siguranță: DIN. Dimensiune siguranță: 1. Tip rețea: DC, AC. AC
Frecvența rețelei: 50/60 Hz
[Ui] tensiune nominală de izolare: 750 V AC 50/60 Hz
[Uimp] tensiune nominală de rezistență la impulsuri: 8 kV Putere nominală de funcționare în W: 132 kW la 400 V, 160 kW la 500 V, 220 kW la 690 V Capacitate de comutare: 2500 A la 400 V AC-23B Capacitate de rupere: 2000 A la 400 V (AC-23B) Rezistență la scurtcircuit: 32,5 kA [Icm] capacitate nominală de comutare la scurtcircuit: 100 kA la 400 V protejată de siguranțe gG Durabilitate electrică: 1000 de cicluri AC-23A, 1000 de cicluri AC-23B, 200 de cicluri DC-23A, 200 de cicluri DC-23B
Caracteristici suplimentare
Tip mâner: Frontal extern, Dreapta externă
Bază de montare: Placă
Durabilitate mecanică: 10.000 de cicluri
Conexiuni - blocuri terminale: Circuit de alimentare: șine 32 mm², Circuit de alimentare: conectori inelari 95...240 mm²
Cuplu de strângere: Circuit de alimentare: 25 N.m
Condiții de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac bloc terminal)
Temperatură ambiantă de funcționare: -20...70 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: capac siguranță 850 °C conform IEC 60695-2-1, corp 960 °C conform IEC 60695-2-1
Dimensiuni și greutate
Înălțime: 195 mm Lățime: 294 mm Adâncime: 146 mm
