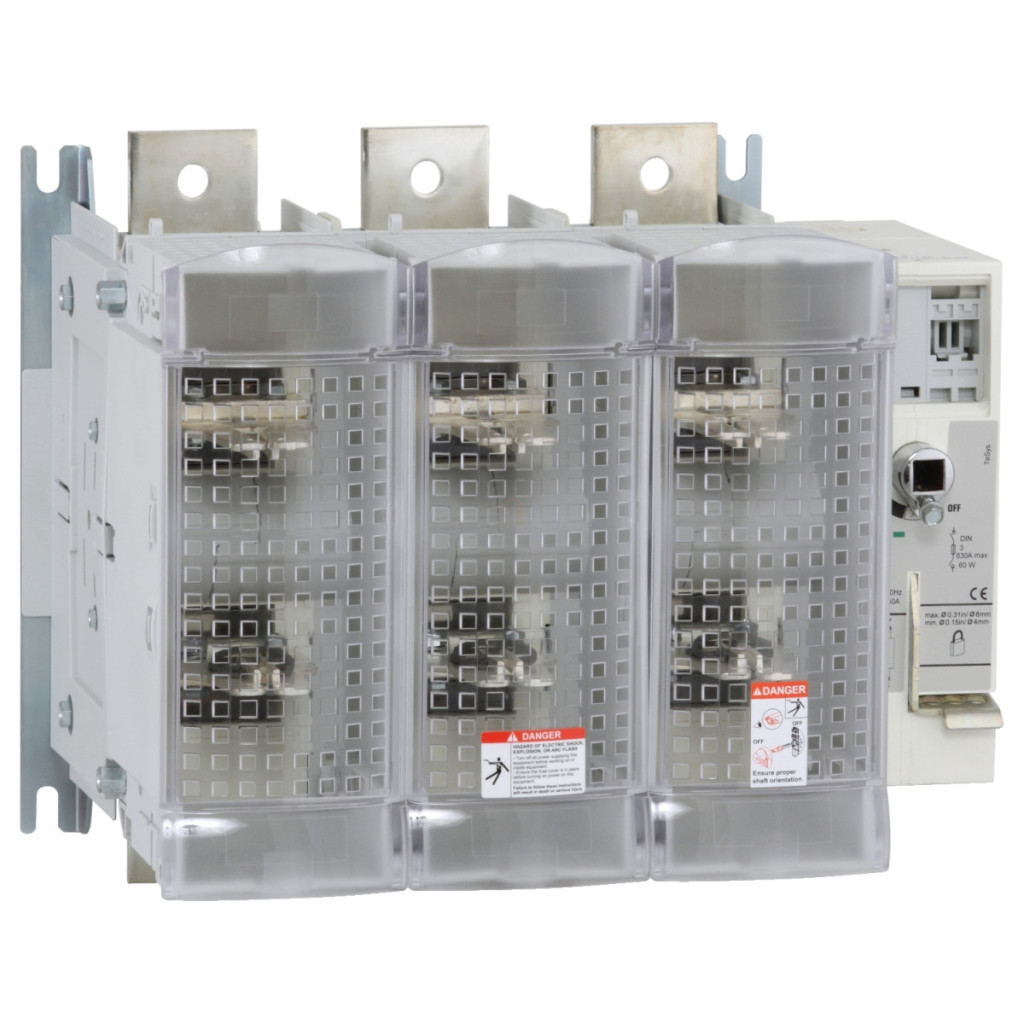

Întrerupătorul cu siguranță GS2S3 din seria TeSys GS de la Schneider Electric este un dispozitiv de comutare industrial extrem de fiabil și performant, ideal pentru comutarea și protejarea în siguranță a circuitelor cu curent ridicat. Acest dispozitiv cu 3 poli, 630 A, are parametri tehnici excelenți, care îndeplinesc chiar și cele mai înalte cerințe industriale. Întrerupătorul cu siguranță TeSys GS2S3 are un design 3P, 3 contacte NO și 3 poli protejați. Dispozitivul funcționează cu un curent convențional de căldură în aer liber de 630 A la o temperatură ambiantă de 40 °C. Oferă mai multe categorii de sarcină în ceea ce privește curentul de funcționare: 630 A la 400 V în categoriile AC-23A și AC-23B, 500 A la 500 V în categoriile AC-23A și AC-23B și 400 A la 690 V în categoria AC-23B și 315 A în categoria AC-23A. Pentru aplicații DC, conectate în serie cu doi poli pe fază, oferă o capacitate de sarcină de 400 A (DC-23A) și 630 A (DC-23B) la 440 V. Dispozitivul utilizează o siguranță DIN 3, care asigură compatibilitatea universală cu cele mai comune siguranțe. TeSys GS2S3 poate fi echipat cu o varietate de mânere de operare: este disponibil în variante externe dreapta, externe față sau directe față, permițând adaptarea flexibilă la mediul de instalare. Dispozitivul poate fi montat pe o placă de bază, are o tensiune nominală de izolare de 1000 V AC 50/60 Hz și o tensiune nominală de impuls de 12 kV. În ceea ce privește puterea, oferă o putere nominală de funcționare de 355 kW la 400 V 355 kW la 500 V și 400 kW la 690 V. Capacitatea de comutare a comutatorului este de 6300 A la 400 V AC-23B, în timp ce capacitatea de întrerupere este de 5040 A la 400 V AC-23B. Are o rezistență la scurtcircuit excepțional de mare, de 70 kA, și o capacitate nominală de comutare la scurtcircuit de 100 kA la 400 V, protejată de o siguranță gG. Durata sa de viață mecanică este de 8000 de cicluri de comutare, în timp ce durata sa de viață electrică este de 1000 de cicluri pentru AC-23A și AC-23B și de 200 de cicluri pentru DC-23A și DC-23B. Dispozitivul oferă, de asemenea, opțiuni de conectare flexibile: bare colectoare de 63 mm² și papuci de cablu inelari de 2 x 150 mm² sau 2 x 300 mm² pot fi conectați în circuitul de alimentare. Cuplul de strângere al circuitului de alimentare este de 44 N.m.
Schneider Electric TeSys GS - GS2S3 - Date tehnice pentru întrerupătoare cu siguranțe
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS2S
Tipul produsului sau al componentei: Întrerupător cu siguranță fuzibilă
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Curent termic convențional măsurat în aer liber [Ith]: 630 A (la 40 °C)
Curent nominal de funcționare [Ie]: 400 A la 440 V, 2 poli conectați în serie cu un capac de conectare pe fază DC-23A
630 A la 440 V, 2 poli conectați în serie cu un capac de conectare pe fază DC-23B
315 A la 690 V AC-23A
400 A la 690 V AC-23B
500 A la 500 V AC-23A
500 A la 500 V AC-23B
630 A la 400 V AC-23A
630 A la 400 V AC-23B
Tip siguranță: DIN
Dimensiune siguranță: 3
Tip rețea: AC, CC
Frecvența rețelei: 50/60 Hz
Date suplimentare
Tip mâner de operare: Extern dreapta, Extern față, Direct față
Metodă de montare: Placă
Tensiune nominală de izolare [Ui]: 1000 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 12 kV
Putere nominală de funcționare în W: 295 kW la 690 V, 355 kW la 400 V, 355 kW la 500 V, 400 kW la 690 V
Capacitate de rupere: 60 W
Capacitate de comutare: 6300 A la 400 V AC-23B
Capacitate de rupere: 5040 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 70 kA
Caracteristici mecanice
Durată de viață mecanică: 8000 cicluri
Durată de viață electrică: 1000 cicluri AC-23A, 1000 cicluri AC-23B, 200 cicluri DC-23A, 200 cicluri DC-23B
Conexiuni - conectori: Circuit de alimentare: busuri 63 mm², Circuit de transfer de putere: papuci de cablu inelari 2 cablu(e) 150 mm², Circuit de transfer de putere: papuci de cablu inelari 2 cablu(e) 300 mm²
Capacitate nominală de comutare la scurtcircuit [Icm]: 100 kA la 400 V protejată de siguranțe gG
Cuplu de strângere: Circuit de alimentare: 44 N.m
Condiții de mediu
Standarde: IEC 60947-3
Certificări produs: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac conector)
Temperatura ambiantă în timpul funcționării: -20…70 °C
Temperatura ambiantă în timpul depozitării: -40…80 °C
Rezistență la foc: capac siguranță 850 °C conform IEC 60695-2-1, corp 960 °C conform IEC 60695-2-1
Dimensiuni și greutate
Înălțime: 300 mm
Lățime: 364 mm
Adâncime: 250 mm
Greutate netă: 16 kg
