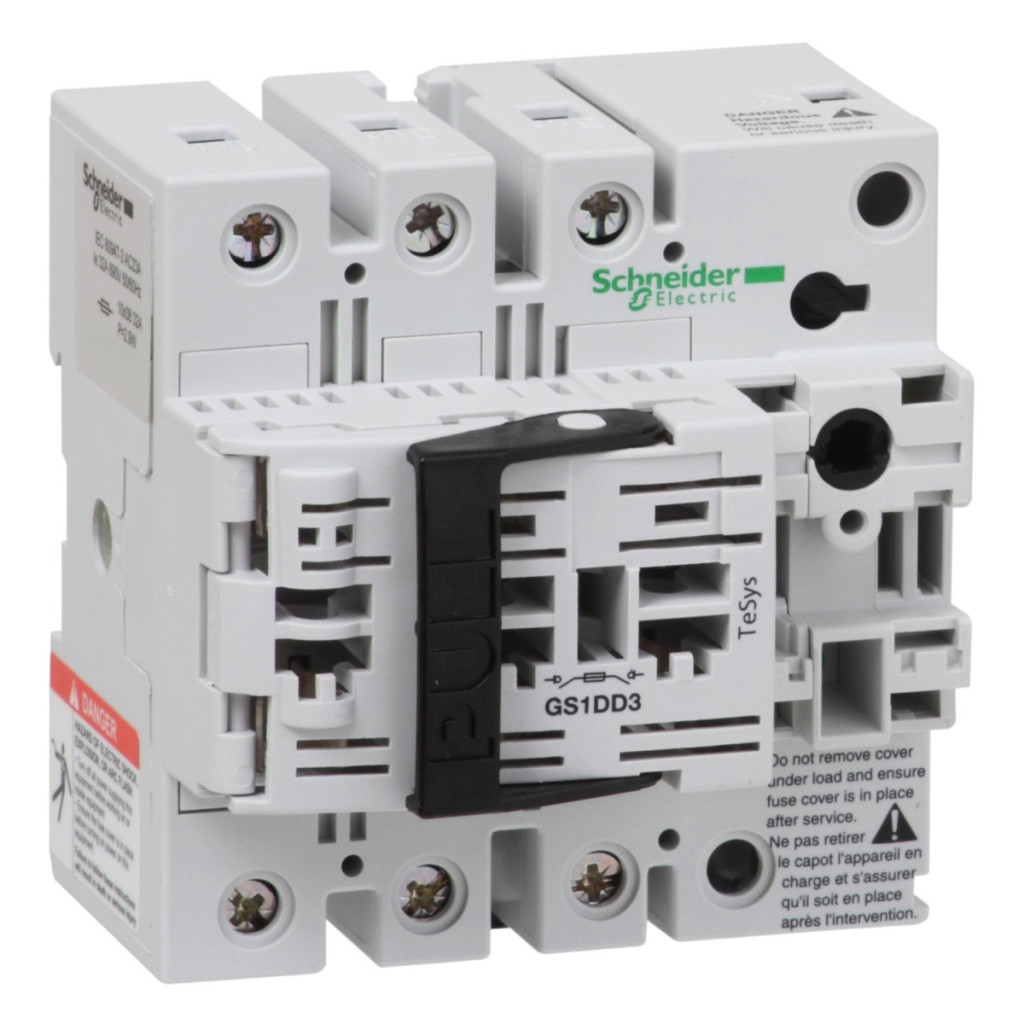

Schneider Electric TeSys GS1DD3 este un întrerupător de circuit protejat cu siguranță fuzibilă, cu 3 poli, configurație 3NO, 32A, care oferă o soluție excelentă pentru aplicații industriale și protecția sistemelor electrice. Acest dispozitiv compact face parte din familia de produse TeSys GS, cunoscută la nivel mondial pentru fiabilitatea și versatilitatea sa. GS1DD3 acceptă siguranțe de tip NFC de 10x38 mm, asigurând compatibilitate universală. Dispozitivul poate suporta un curent termic convențional în aer liber (Ith) de 32 A la o temperatură ambiantă de 40 °C. Curentul nominal de funcționare (Ie) variază în funcție de aplicație: 32 A la 400 V, 500 V și 690 V în categoriile AC-23A și AC-23B și 20 A la 440 V în categoriile DC-23A și DC-23B, cu doi poli conectați în serie pe fază. Capacitățile sale versatile de funcționare permit utilizarea sa într-o varietate de medii de rețea, fie că sunt rețele de curent alternativ sau continuu, la 50/60 Hz. TeSys GS1DD3 este disponibil și în diferite puteri nominale: 15 kW la 400 V, 18,5 kW la 500 V și 25 kW la 690 V. Caracteristicile tehnice remarcabile ale dispozitivului includ o tensiune nominală de impuls (Uimp) de 8 kV și o tensiune nominală de izolație (Ui) de 800 V c.a. la 50/60 Hz. Dispozitivul are o capacitate de comutare de 320 A și o capacitate de rupere de 256 A în categoria 400 V CA-23B, precum și o rezistență la scurtcircuit de 5,5 kA. Capacitatea nominală de comutare la scurtcircuit [Icm] este de 100 kA la 400 V, protejată de siguranțe gG. Acest nivel ridicat de protecție asigură funcționarea corectă a dispozitivului chiar și în condiții electrice extreme. Produsul oferă o gamă largă de opțiuni de montare: poate fi montat pe o placă sau șină și poate fi echipat cu diverse mânere de operare, cum ar fi frontal direct, extern stânga, extern dreapta sau frontal extern. Conexiunile sunt asigurate de terminale cu șuruburi care acceptă cabluri flexibile de la 2,5 la 16 mm², iar cuplul de strângere recomandat este de 3 N.m. Durabilitatea mecanică a dispozitivului este de 20.000 de cicluri, în timp ce durabilitatea electrică este de 1.500 de cicluri în categoriile AC-23A și AC-23B și de 300 de cicluri în categoriile DC-23A și DC-23B. Schneider Electric TeSys GS1DD3 este conform cu standardul IEC 60947-3, are certificare CE și un grad de protecție IP20 (cu capac pentru terminale). Intervalul său de temperatură de funcționare este între -20 °C și 70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și 80 °C. Rezistența la foc a carcasei dispozitivului este de 960 °C, în conformitate cu IEC 60695-2-1. În ceea ce privește dimensiunile, acesta are o înălțime de 98 mm, o lățime de 96 mm și o adâncime de 112 mm.
Schneider Electric TeSys - GS1DD3 - Date tehnice pentru întrerupătoare cu siguranțe
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS1 DD
Tipul produsului sau al componentei: Întrerupător cu inserții de siguranță
Aplicația dispozitivului: Protecție
Poli și contacte
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Curent termic convențional măsurat în aer liber [Ith]: 32 A (la 40 °C)
Curent nominal de funcționare [Ie]:
20 A la 440 V, 2 poli conectați în serie pe fază DC-23A
20 A la 440 V, 2 poli conectați în serie pe fază DC-23B
32 A la 400 V AC-23A
32 A la 400 V AC-23B
32 A la 500 V AC-23A
32 A la 500 V AC-23B
32 A la 690 V AC-23A
32 A la 690 V AC-23B
Tip siguranță: NFC
Dimensiune siguranță: 10 x 38 mm
Tip rețea: AC, DC
Frecvență rețea: 50/60 Hz
Date suplimentare
Tip mâner de operare: Direct frontal, Extern stânga, Extern dreapta, Extern frontal
Suport de montare: Placă, Bară colectoare
Tensiune nominală de izolare [Ui]: 800 V AC 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Putere nominală de funcționare în W: 15 kW la 400 V, 18,5 kW la 500 V, 25 kW la 690 V
Capacitate de comutare: 320 A la 400 V AC-23B
Capacitate de întrerupere: 256 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 5,5 kA
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 1500 cicluri AC-23A, 1500 cicluri AC-23B, 300 cicluri DC-23A, 300 cicluri DC-23B
Conexiuni - terminale: Circuit: terminale cu șurub 2,5...16 mm² flexibile
Capacitate nominală de comutare la scurtcircuit [Icm]: 100 kA la 400 V protejată de siguranțe gG
Cuplu de strângere: Circuit: 3 N.m - pe borne cu șurub
Mediu
Standarde: IEC 60947-3
Certificări produs: CE
Manipulare de protecție: TH
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Temperatura aerului ambiant în timpul funcționării: -20...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...80 °C
Rezistență la foc: carcasă dispozitiv 960 °C conform IEC 60695-2-1
Dimensiuni
Înălțime: 98 mm
Lățime: 96 mm
Adâncime: 112 mm
Greutate netă: 0,46 kg
