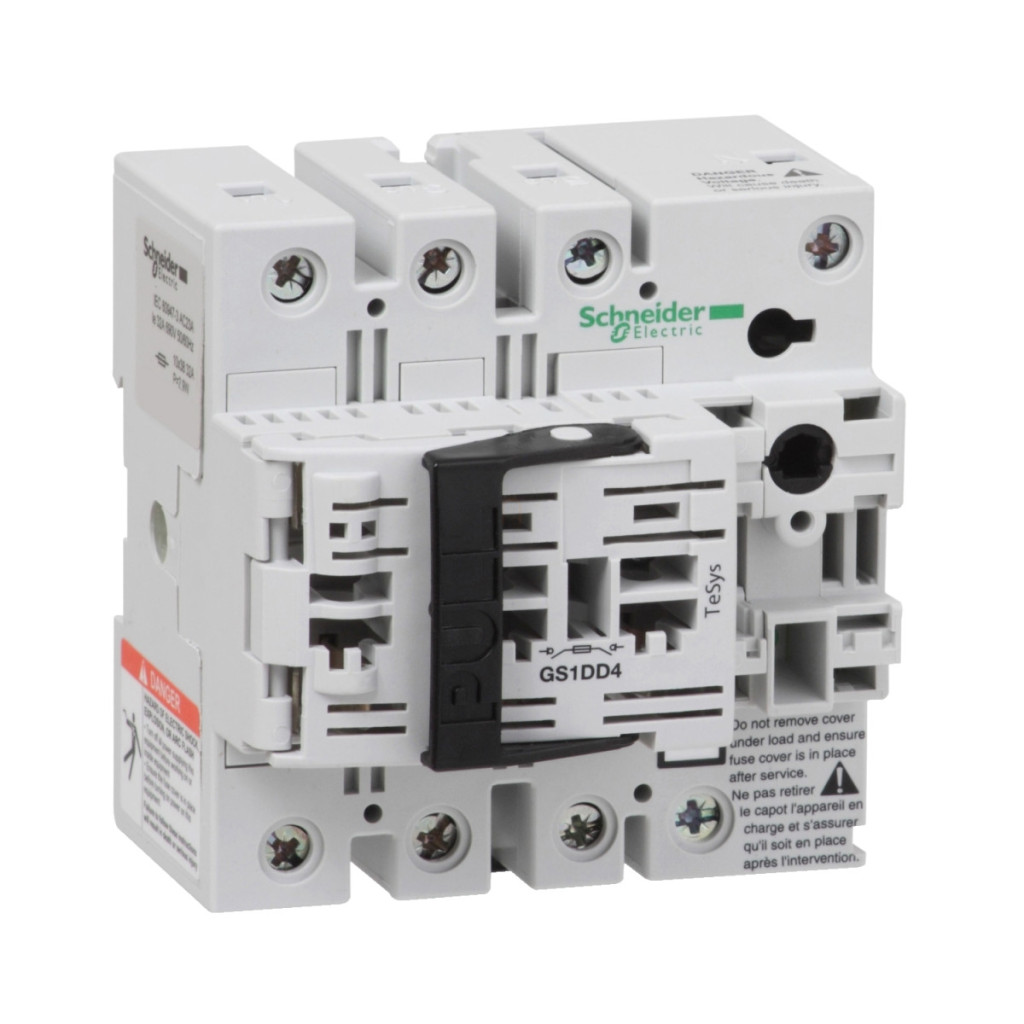

Schneider Electric TeSys GS1DD4 este un întrerupător profesional protejat cu siguranță, ideal pentru protejarea echipamentelor și sistemelor industriale. Acest întrerupător cu 3 poli + N are 4 contacte NO (normal deschise), ceea ce permite utilizarea universală într-o varietate de aplicații. GS1DD4 oferă flexibilitate maximă în ceea ce privește opțiunile de montare, deoarece poate fi montat pe o placă de montare sau pe o șină DIN. Varietatea de modele de mânere - front extern, stânga externă, front direct și dreapta externă - contribuie, de asemenea, la versatilitatea produsului în diferite situații de instalare. Dispozitivul are un curent nominal de 32 A la o temperatură ambiantă de 40 °C și poate funcționa într-o gamă largă de tensiuni atât în rețelele de curent alternativ, cât și în cele de curent continuu. Poate fi utilizat cu siguranțe de tip NFC de 10x38 mm, care sunt un standard industrial obișnuit. Parametrii tehnici ai dispozitivului sunt impresionanți: tensiune nominală de izolare de 800 V, rezistență nominală la tensiune de impuls de 8 kV și o rezistență semnificativă la scurtcircuit de 5,5 kA. În ceea ce privește puterea, este potrivit pentru protejarea sistemelor cu o putere nominală de 15 kW (400 V), 18,5 kW (500 V) și până la 25 kW (690 V). Capacitatea de comutare este de 320 A (400 V, AC-23B), iar capacitatea de rupere este de 256 A (400 V, AC-23B). Durabilitatea dispozitivului este deosebit de remarcabilă: 20.000 de cicluri mecanice și 1.500 de cicluri electrice în modul AC-23A/B și 300 de cicluri în modul DC-23A/B. Proiectat pentru utilizare în medii industriale, are protecție IP20 (cu capac pentru conector) și funcționează într-un interval larg de temperaturi: poate fi utilizat între -20 °C și +70 °C și depozitat între -40 °C și +80 °C. Produsul este conform cu standardul IEC 60947-3 și are certificare CE. În ceea ce privește conexiunile, este echipat cu terminale cu șuruburi potrivite pentru cabluri flexibile de 2,5...16 mm², cu un cuplu de strângere de 3 Nm. Dimensiunile sale compacte (98 x 96 x 112 mm) permit instalarea sa chiar și în spații înguste.
Schneider Electric TeSys - GS1DD4 - Date tehnice întrerupător protejat cu siguranță
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS1 DD
Tipul produsului sau al componentei: Întrerupător cu siguranțe inserabile
Aplicația dispozitivului: Protecție
Caracteristici electrice
Descrierea polilor: 3P + N
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 4 NO
Curent termic convențional măsurat în aer liber [Ith]: 32 A (la 40 °C)
Curent nominal de funcționare [Ie]: 20 A la 440 V, 2 poli în serie pe fază DC-23A/B
32 A la 400 V AC-23A/B
32 A la 500 V AC-23A/B
32 A la 690 V AC-23A/B
Tip siguranță: NFC
Dimensiune siguranță: 10 x 38 mm
Tip rețea: DC, AC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de izolare [Ui]: 800 V AC 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Putere nominală de funcționare în W: 15 kW la 400 V
18,5 kW la 500 V
25 kW la 690 V
Capacitate de comutare: 320 A la 400 V AC-23B
Capacitate de rupere: 256 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 5,5 kA
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 1.500 de cicluri AC-23A/B
300 de cicluri DC-23A/B
Capacitate nominală de scurtcircuit [Icm]: 100 kA la 400 V protejată de siguranțe gG
Caracteristici fizice
Tipul mânerului de acționare: Extern frontal
Extern lateral stânga
Direct frontal
Extern dreapta
Suprafață de montare: Placă
Șină
Conexiuni - terminale: Circuit: terminale cu șurub 2,5...16 mm² flexibil
Cuplu de strângere: Circuit: 3 N.m - pe borne cu șurub
Grad de protecție IP: IP20 conform IEC 60529 (cu capac pentru borne)
Temperatură ambiantă de funcționare: -20...70 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: corp 960 °C conform IEC 60695-2-1
Înălțime: 98 mm
Lățime: 96 mm
Adâncime: 112 mm
Standarde și certificări
Standarde: IEC 60947-3
Certificări de produs: CE
Tratament de protecție: TH
