Parte a gamei Schneider Electric TeSys GS, GS2QQB3 este un întrerupător de circuit cu protecție cu siguranță cu 3 poli, de înaltă performanță, care oferă o soluție excelentă pentru izolarea și protecția în siguranță a sistemelor industriale de distribuție a energiei electrice. Acest dispozitiv cu o putere nominală de 400 A funcționează cu siguranțe de tip BS și este compatibil cu siguranțe de dimensiuni B1, B2, B3 și B4, oferind o flexibilitate semnificativă pentru o varietate de aplicații. Secțiunea TeSys GS2QQB3 are parametri tehnici remarcabili: curent termic convențional de 400 A la o temperatură ambiantă de 40 °C, cu valori multiple ale curentului de funcționare în diferite configurații. În rețelele de curent alternativ, are un curent nominal de funcționare de 250 A (690 V, AC-23A), 315 A (500 V, AC-23A/B) și 400 A (400 V, AC-23A/B). Pentru aplicații de curent continuu, poate fi utilizat cu valori de 200 A (440 V, DC-23A) și 315 A (440 V, DC-23B), cu doi poli conectați în serie pe fază, care nu sunt plasați unul lângă altul. Dispozitivul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, la o frecvență de rețea de 50/60 Hz, ceea ce permite utilizarea universală în mediile industriale moderne. GS2QQB3 are caracteristici electrice remarcabile: tensiune de izolare de 800 V, rezistență la tensiune de impuls de 8 kV și niveluri de putere semnificative - 220 kW la 400 V, 500 V și 690 V și 95 kW la 690 V. Capacitatea sa de comutare este de 4000 A la 400 V AC-23B, în timp ce capacitatea sa de întrerupere este de 3200 A la 400 V AC-23B. Dispozitivul oferă o rezistență la scurtcircuit de 40 kA și, protejat de siguranțe gG, are o capacitate nominală de comutare la scurtcircuit de până la 50 kA la 400 V. Dispozitivul are o durată de viață mecanică de 10.000 de cicluri de comutare și o durată de viață electrică de 1.000 de cicluri pentru AC-23A/B și 200 de cicluri pentru DC-23A/B. TeSys GS2QQB3 oferă o varietate de opțiuni de montare și conectare. Poate fi acționat cu un mâner frontal extern sau un mâner extern pe dreapta și poate fi montat pe o placă. Conexiunea sa este flexibilă: acceptă bare colectoare de 45 mm² și papuci de cablu inelari de 185-240 mm² pentru circuitul de alimentare, cu un cuplu de strângere de 25 N.m. Are protecție IP20 (cu capac pentru conector), o temperatură de funcționare cuprinsă între -20 și 70 °C și o temperatură de depozitare cuprinsă între -40 și 80 °C. Dimensiuni: 205 mm înălțime, 252 mm lățime, 149 mm adâncime, greutate 4,8 kg. Dispozitivul este conform cu standardul IEC 60947-3 și are certificare CE, ceea ce garantează o calitate și fiabilitate ridicate, în conformitate cu standardele industriale.

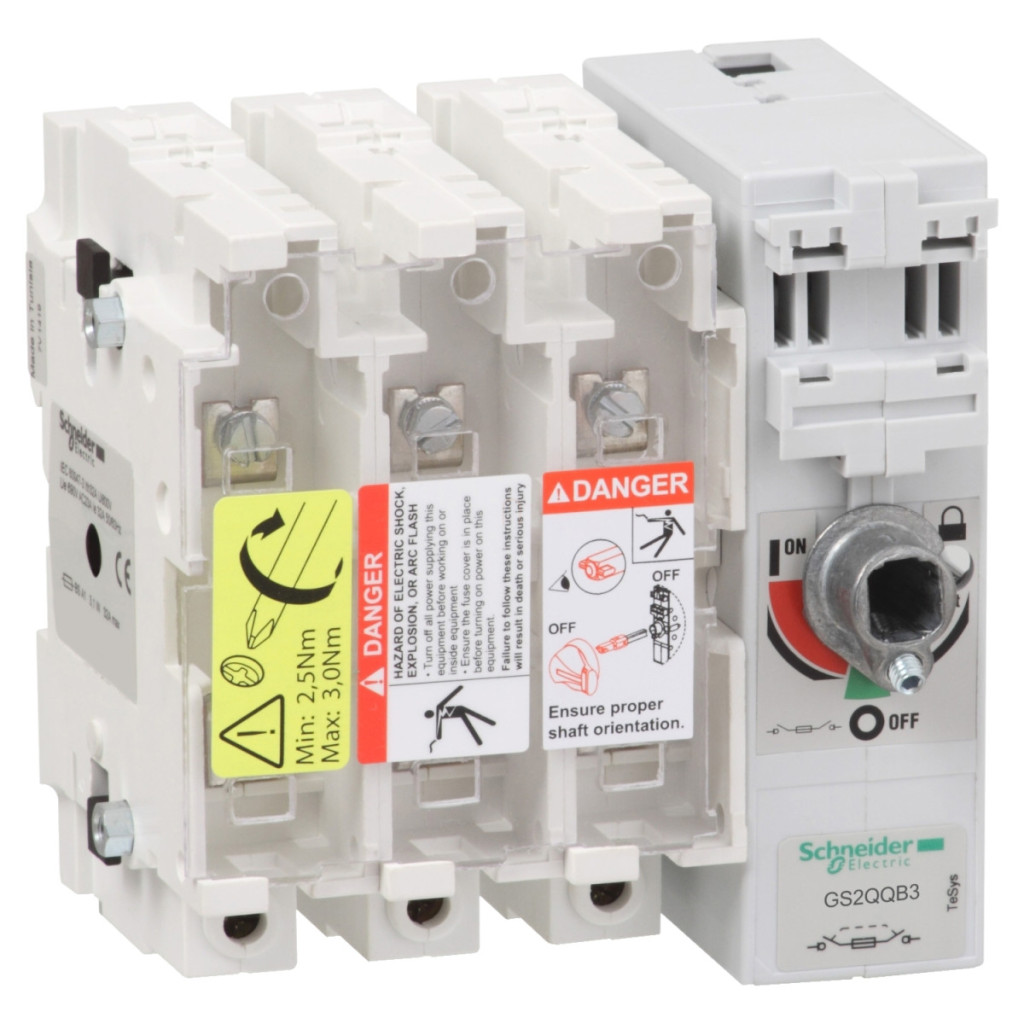

Schneider Electric TeSys - GS2QQB3 - Date tehnice întrerupător cu siguranță fuzibilă
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys GS
Denumire scurtă a dispozitivului: GS2Q
Tipul produsului sau al componentei: Întrerupător cu siguranță fuzibilă
Descrierea polului: 3P
Descrierea polului protejat: 3t
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Curent termic convențional [Ith]: 400 A (la 40 °C)
Curent nominal de funcționare [Ie]:
200 A la 440 V, 2 poli conectați în serie pe fază, neplasați unul lângă altul, DC-23A
315 A la 440 V, 2 poli conectați în serie pe fază, neplasați unul lângă altul, DC-23B
250 A la 690 V, AC-23A
315 A la 500 V, AC-23A/B
400 A la 400 V, AC-23A/B
Tip siguranță: BS
Dimensiune siguranță: B1, B2, B3, B4
Tip rețea: AC, DC
Frecvență rețea: 50/60 Hz
Caracteristici suplimentare
Tip mâner de operare: Extern frontal, Extern lateral drept
Suport de montare: Placă
Tensiune nominală de izolare [Ui]: 800 V AC 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Putere nominală de funcționare în W:
220 kW la 690 V
220 kW la 500 V
220 kW la 400 V
95 kW la 690 V
Capacitate de comutare: 4000 A la 400 V, AC-23B
Capacitate de rupere: 3200 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 40 kA
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică:
1000 cicluri AC-23A
1000 cicluri AC-23B
200 cicluri DC-23A
200 cicluri DC-23B
Conexiuni - terminale:
Circuit de alimentare: bare colectoare 45 mm²
Circuit de alimentare: papuci de cablu inelari 185...240 mm²
Capacitate nominală de comutare la scurtcircuit [Icm]: 50 kA la 400 V, protejată de siguranțe gG
Cuplu de strângere: Circuit de alimentare: 25 N.m
Condiții de mediu
Standarde: IEC 60947-3
Certificări produs: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac conector)
Temperatură ambiantă de funcționare: -20...70 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc:
Capac siguranță 850 °C conform IEC 60695-2-1
Carcasă 960 °C conform IEC 60695-2-1
Date mecanice
Înălțime: 205 mm
Lățime: 252 mm
Adâncime: 149 mm
Greutate netă: 4,8 kg
