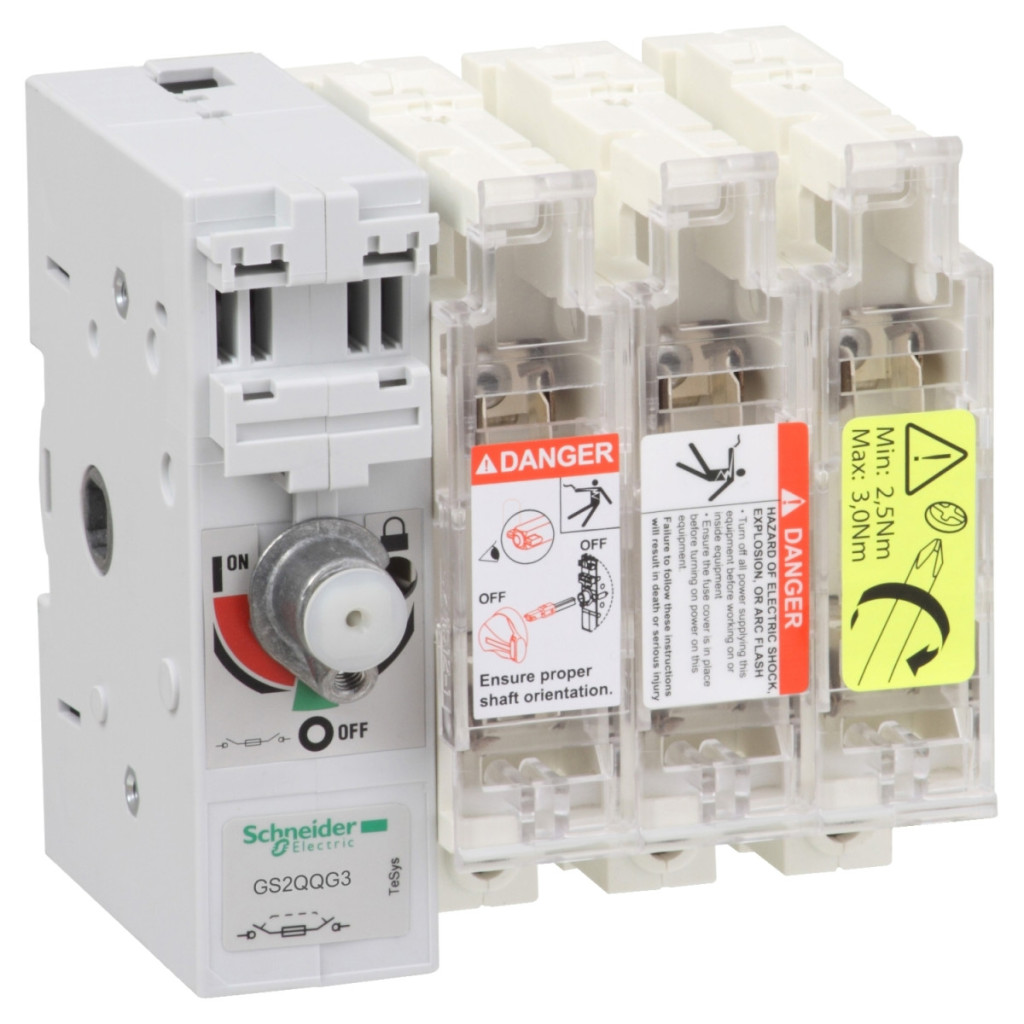

Întrerupătorul cu siguranță Schneider Electric TeSys GS2QQG3 este un dispozitiv de comutare profesional, de calitate industrială, care combină funcțiile de întrerupător și izolator. Acest dispozitiv cu 3 poli are un curent nominal de 400 amperi și poate fi utilizat cu siguranțe de dimensiunea DIN 2, oferind o aplicabilitate versatilă într-o varietate de medii industriale. Ca parte a seriei TeSys GS, izolatorul GS2QQG3 oferă fiabilitate și performanță excelente. Dispozitivul are 3 contacte NO (normal deschise) și poate fi utilizat atât în rețelele de curent alternativ (AC), cât și în cele de curent continuu (DC). Tensiunea nominală de izolație este de 800 V c.a., iar tensiunea de impuls suportată este de 8 kV. TeSys GS2QQG3 funcționează cu curenți de funcționare diferiți în diferite categorii de aplicații: 400 A pentru 400 V c.a.-23A și c.a.-23B, 315 A pentru 500 V AC-23A și AC-23B, 250 A pentru 690 V AC-23A și 200 A pentru 440 V DC-23A și 315 A pentru 440 V DC-23B, cu doi poli conectați în serie pe fază. Deconectorul are capacități remarcabile de comutare, inclusiv o capacitate de conectare de 4000A pentru 400V AC-23B și o capacitate de întrerupere de 3200A pentru 400V AC-23B. În ceea ce privește rezistența la scurtcircuit, acesta are o valoare de 40 kA, în timp ce capacitatea nominală de rupere la scurtcircuit (Icm) este de 50 kA la 400 V, protejată de siguranțe gG. Durata de viață mecanică a dispozitivului este de 10.000 de cicluri, în timp ce durata de viață electrică este de 1.000 de cicluri în modurile AC-23A și AC-23B și de 200 de cicluri în modurile DC-23A și DC-23B. Puterea maximă de funcționare este de 220 kW la 400 V, 500 V și 690 V și de 95 kW la 690 V. Secțiunea GS2QQG3 este echipată cu o manetă de acționare externă pe partea stângă și poate fi montată pe o placă. În ceea ce privește opțiunile de conectare, bornele circuitului sunt potrivite pentru bare colectoare de 45 mm² sau papuci de cablu inelari de 185-240 mm², cu un cuplu de strângere de 25 Nm. Gradul său de protecție este IP20 conform IEC 60529 (cu capac terminal). Intervalul său de temperatură de funcționare este între -20 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +80 °C. Dispozitivul are o rezistență remarcabilă la foc: capacul siguranței este rezistent la 850 °C, iar corpul la 960 °C, conform IEC 60695-2-1.
Schneider Electric TeSys - GS2QQG3 - Date tehnice pentru întrerupătoare cu siguranțe fuzibile
Caracteristici generale
Linie de produse: TeSys
Denumirea produsului: TeSys GS
Denumirea scurtă a dispozitivului: GS2Q
Tipul produsului sau al componentei: Întrerupător cu siguranță fuzibilă
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 400 A (la 40 °C)
Curent nominal de funcționare [Ie]:
200 A la 440 V, 2 poli în serie pe fază DC-23A
315 A la 440 V, 2 poli în serie pe fază DC-23B
250 A la 690 V AC-23A
315 A la 500 V AC-23A
315 A la 500 V AC-23B
400 A la 400 V AC-23A
400 A la 400 V AC-23B
Tip siguranță: DIN
Dimensiune siguranță: 2
Tip rețea: DC, AC
Frecvența rețelei: 50/60 Hz
Tip mâner de operare: Extern, partea stângă
Bază de montare: Placă
Tensiune nominală de izolare [Ui]: 800 V AC 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Putere nominală de funcționare:
220 kW la 690 V
220 kW la 500 V
220 kW la 400 V
95 kW la 690 V
Capacitate de comutare: 4000 A la 400 V AC-23B
Capacitate de deconectare: 3200 A la 400 V (AC-23B)
Rezistență la scurtcircuit: 40 kA
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică:
1000 cicluri AC-23A
1000 cicluri AC-23B
200 cicluri DC-23A
200 cicluri DC-23B
Conexiuni - terminale:
Circuit: șine 45 mm²
Circuit: papuci de cablu inelari 185...240 mm²
Capacitate nominală de rupere la scurtcircuit [Icm]: 50 kA la 400 V protejată de siguranțe gG
Cuplu de strângere: Circuit: 25 N.m
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări produs: CE
Grad de protecție IP: IP20 conform IEC 60529 (cu capac terminal)
Temperatura aerului ambiant în timpul funcționării: -20...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...80 °C
Rezistență la foc:
Capac siguranță 850 °C conform IEC 60695-2-1
Corp 960 °C conform IEC 60695-2-1
Dimensiuni și greutate
Înălțime: 205 mm
Lățime: 252 mm
Adâncime: 149 mm
Greutate netă: 4,8 kg
