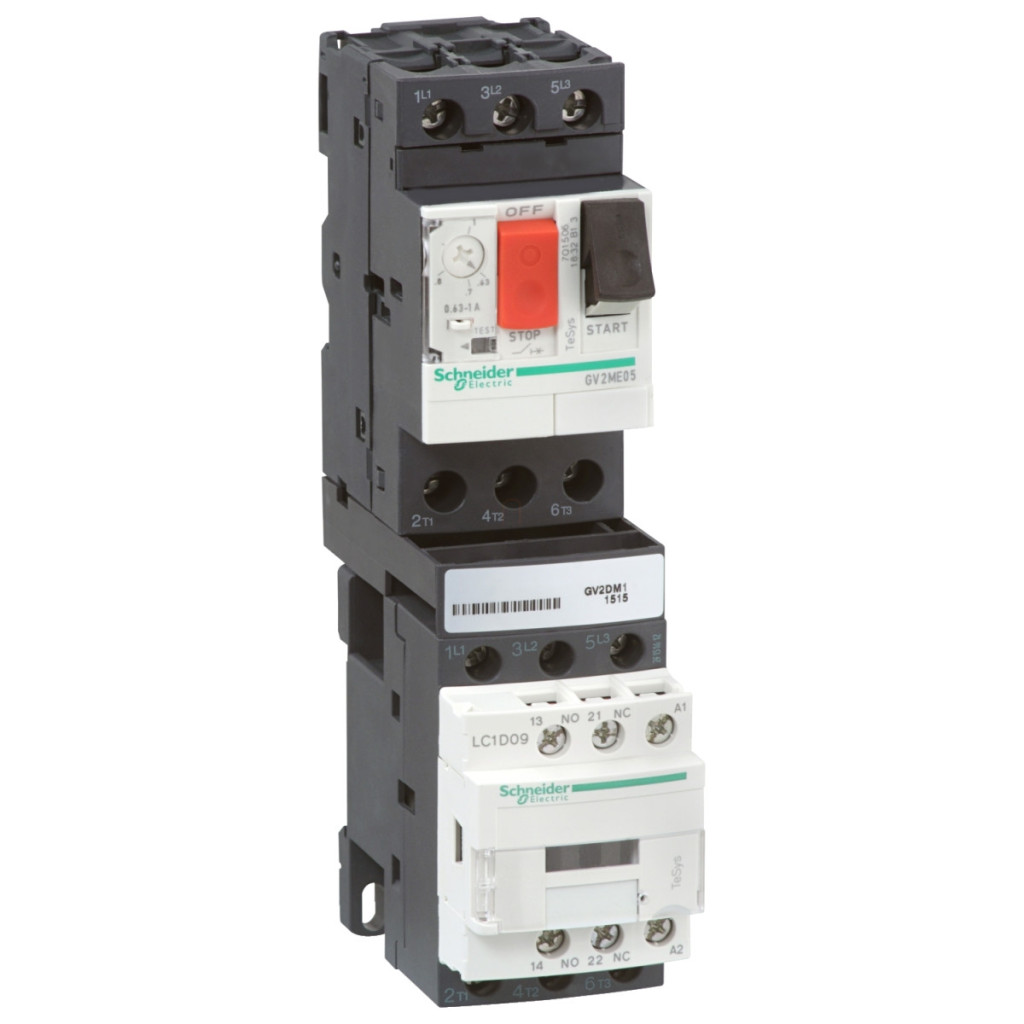

Schneider Electric TeSys Deca GV2DM107BD este o combinație completă de demaroare de motor de calitate profesională, care oferă o soluție ideală pentru aplicații industriale de control al motoarelor. Această combinație de demaroare de motor este alegerea perfectă pentru controlul și protecția motoarelor trifazate cu o putere nominală de 0,75-1,1 kW. Demarorul de motor GV2DM107BD are un design ireversibil (unidirecțional) cu coordonare de tip 1 conform standardului IEC. Dispozitivul are un design cu 3 poli și aparține categoriei de utilizare AC-3, care este optimizată special pentru pornirea și oprirea motoarelor asincrone cu cușcă de veveriță. Produsul face parte din familia de produse TeSys Deca, care este unul dintre elementele cheie ale soluțiilor fiabile de control industrial ale Schneider Electric. Combinația de demaroare de motor este formată din trei componente principale: un bloc combinat GV2AF3, un contactor cu 3 poli și un întrerupător de protecție a motorului GV2ME. Această unitate compactă oferă o protecție eficientă a motorului, cu o gamă de protecție termică reglabilă între 1,6 și 2,5 A. Curentul de declanșare magnetic este de 33,5 A, în timp ce capacitatea nominală de rupere (Iq) este de 50 kA la tensiuni de 400/415 V, 440 V și 500 V, în conformitate cu standardul IEC 60947-4-1. Circuitul de control al dispozitivului funcționează la 24 V c.c., fiind compatibil cu majoritatea sistemelor moderne de control industrial. În ceea ce privește puterea, GV2DM107BD este potrivit pentru controlul motoarelor de 0,75 kW pe rețele de 400/415 V c.a. 50/60 Hz și 440 V c.a. 50/60 Hz, precum și pentru motoare cu o putere nominală de 1,1 kW în rețele de 440 V c.a. 50/60 Hz și 500 V c.a. 50/60 Hz. Datorită designului său compact, GV2DM107BD ocupă un spațiu minim în dulapul de comandă. Dimensiuni: 176,4 mm înălțime, 45 mm lățime și 99,6 mm adâncime. Produsul este rapid și ușor de instalat, reducând timpul și costurile de instalare. Cu ajutorul desenelor tehnice și al documentației, demarorul motorului poate fi integrat cu ușurință în diverse configurații de dulapuri de comutație, fiind astfel alegerea ideală atât pentru instalarea de sisteme noi, cât și pentru modernizarea sistemelor existente.
Schneider Electric TeSys - GV2DM107BD - Demaror complet pentru motor, coordonare de tip 1, 1,6...2,5 A date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumire scurtă a dispozitivului: GV2DM
Tipul produsului: Demaror motor
Tipul demarorului motor: Fără inversare
Tipul coordonării: Tip 1
Număr de poli: 3P
Categorie de utilizare: AC-3
Caracteristici de performanță
Puterea motorului: 0,75 kW la 400/415 V c.a. 50/60 Hz
0,75 kW la 440 V c.a. 50/60 Hz
1,1 kW la 440 V c.a. 50/60 Hz
1,1 kW la 500 V c.a. 50/60 Hz
Tensiune circuit de comandă: 24 V c.c.
Curent de declanșare magnetic: 33,5 A
Informații suplimentare
Componența dispozitivului: 1 bloc combinat GV2AF3
1 contactor cu 3 poli
1 întrerupător de protecție a motorului de tip GV2ME
Interval de reglare a protecției termice: 1,6...2,5 A
Capacitate nominală de întrerupere: Iq 50 kA la 400/415 V, conform IEC 60947-4-1
Iq 50 kA la 440 V, conform IEC 60947-4-1
Iq 50 kA la 500 V, conform IEC 60947-4-1
Dimensiuni și greutate
Înălțime: 176,4 mm
Lățime: 45 mm
Adâncime: 99,6 mm
