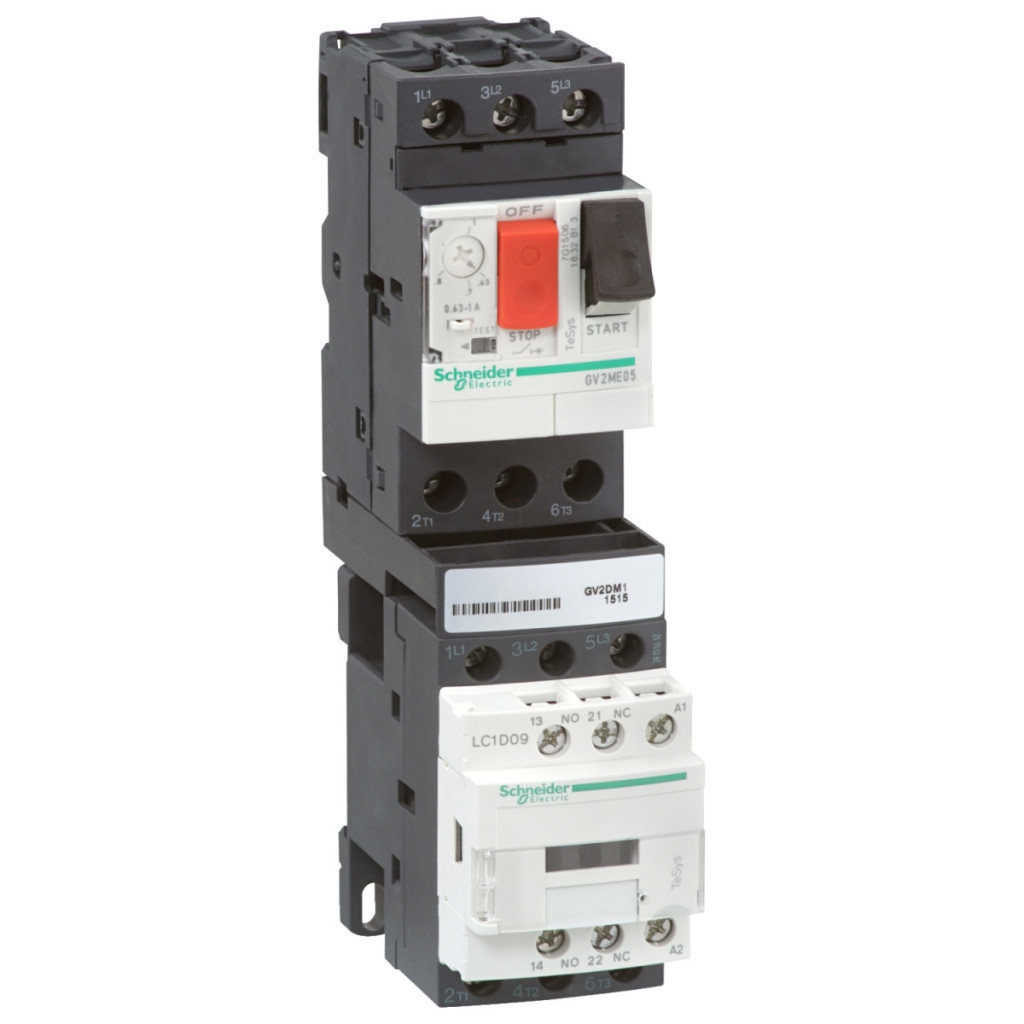

Demarorul combinat Schneider Electric TeSys GV2DM108BD DOL oferă o soluție unică în domeniul controlului modern al motoarelor industriale. Acest dispozitiv face parte din familia de produse TeSys Deca, care este de zeci de ani un instrument fiabil pentru automatizarea industrială. Demarorul complet pentru motor cu numărul de articol GV2DM108BD este proiectat special pentru pornirea și protejarea motoarelor trifazate, cu coordonare de tip 1, într-un design ireversibil. Demarorul combinat TeSys GV2DM108BD combină trei componente importante într-o singură unitate compactă: un întrerupător de protecție a motorului GV2ME, un contactor cu 3 poli și un bloc combinat GV2AF3. Această soluție integrată simplifică semnificativ instalarea și reduce spațiul necesar în dulapul de comutație. Dispozitivul aparține categoriei de utilizare AC-3, care este special concepută pentru pornirea și oprirea motoarelor cu cușcă de veveriță în condiții normale de funcționare. Dimensiunile compacte ale demarorului de motor (176,4 mm înălțime, 45 mm lățime și 99,6 mm adâncime) permit o instalare care economisește spațiu. Demarorul de motor GV2DM108BD este potrivit pentru funcționarea motoarelor cu puteri nominale diferite: 1,1 kW la 400/415 V c.a. 50/60 Hz, 1,5 kW la 400/415 V c.a., 440 V c.a. și 500 V c.a. 50/60 Hz și 2,5 kW 500 V c.a. 50/60 Hz. Circuitul de comandă al dispozitivului funcționează la 24 V c.c., fiind compatibil cu majoritatea sistemelor moderne de control industrial. Intervalul de reglare al protecției termice încorporate este de 2,5-4 A, ceea ce permite reglarea precisă a curentului motorului pentru a-l proteja împotriva suprasarcinii. Curentul de declanșare magnetic este de 51 A, ceea ce asigură o protecție eficientă în cazul unui scurtcircuit. Dispozitivul are o capacitate de rupere (Iq) de 50 kA la 400/415 V, 440 V și 500 V, în conformitate cu IEC 60947-4-1, oferind o protecție excelentă chiar și în situații extreme de scurtcircuit. Demarorul de motor TeSys GV2DM108BD este alegerea optimă pentru mediile industriale în care sunt importante protecția fiabilă a motorului, dimensiunile compacte și instalarea ușoară. Fabricat de Schneider Electric, dispozitivul se integrează perfect în sistemele de automatizare industrială și este compatibil cu celelalte familii de produse TeSys ale companiei. Cu dimensiuni de 176,4 mm înălțime, 45 mm lățime și 99,6 mm adâncime, produsul poate fi instalat cu ușurință în dulapuri de comutație standard montate pe șină DIN. Combinația de demaroare de motor GV2DM108BD este alegerea perfectă pentru aplicații industriale în care motoarele trifazate cu un consum de curent de 2,5-4 A trebuie controlate în siguranță și fiabil.
Schneider Electric TeSys - GV2DM108BD - Demaror complet pentru motor, coordonare de tip 1, 2,5...4A date tehnice
Date de bază
Familia de produse: TeSys Deca
Denumire scurtă a dispozitivului: GV2DM
Tipul produsului: Demaror motor
Tipul demarorului motor: Ireversibil
Tipul coordonării: Tip 1
Descrierea polilor: 3P
Categorie de utilizare: AC-3
Puterea motorului
1,1 kW la 400/415 V c.a. 50/60 Hz
1,5 kW la 400/415 V c.a. 50/60 Hz
1,5 kW la tensiune 440 V c.a. 50/60 Hz
1,5 kW la tensiune 500 V c.a. 50/60 Hz
2,5 kW la tensiune 500 V c.a. 50/60 Hz
Caracteristici electrice
Tensiune circuit de comandă: 24 V c.c.
Curent de declanșare magnetică: 51 A
Informații suplimentare
Componența dispozitivului:
1 întrerupător de protecție a motorului GV2ME
1 contactor tripolar
1 bloc combinat GV2AF3
Interval de reglare a protecției termice: 2,5...4 A
Capacitate nominală de întrerupere:
Iq 50 kA la 400/415 V conform IEC 60947-4-1
Iq 50 kA la 440 V conform IEC 60947-4-1
Iq 50 kA la 500 V conform IEC 60947-4-1
Caracteristici fizice
Înălțime: 176,4 mm
Lățime: 45 mm
Adâncime: 99,6 mm
