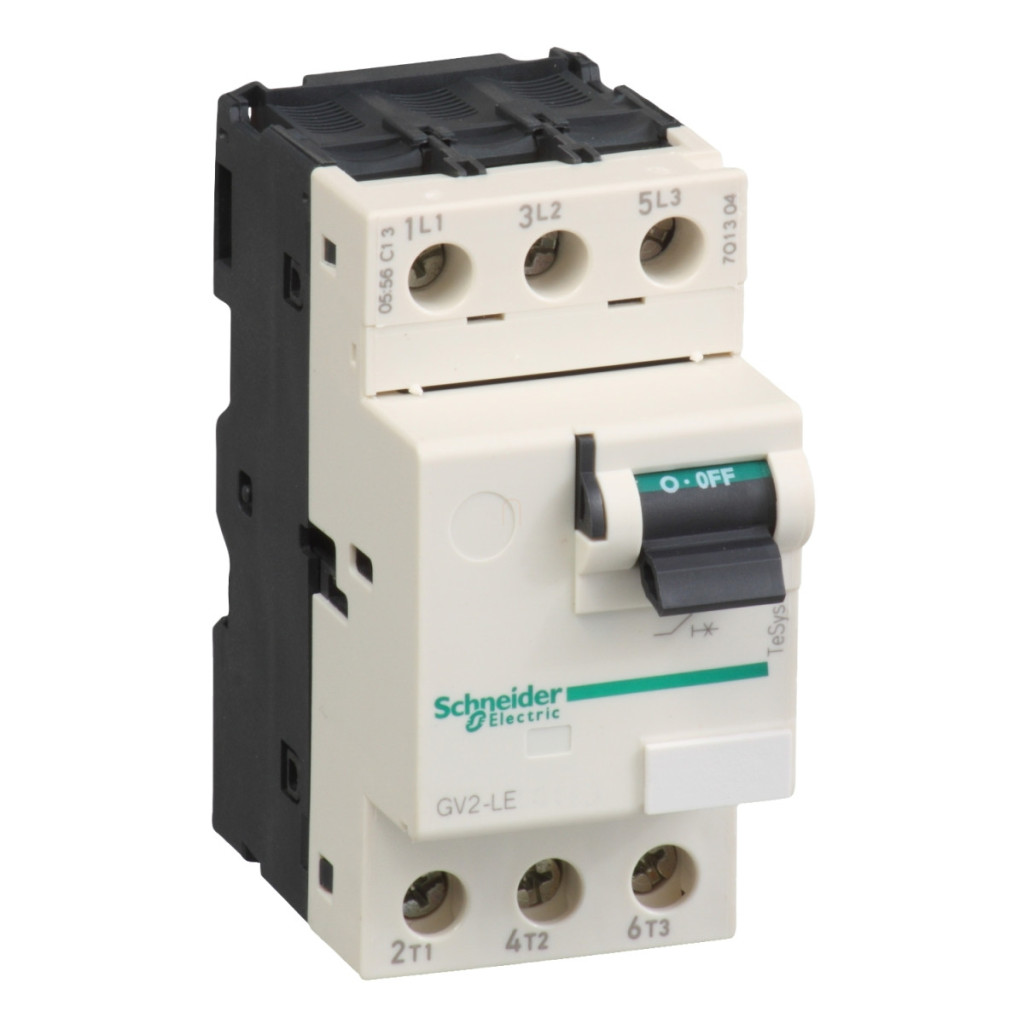

Întrerupătorul de protecție a motorului Schneider Electric TeSys Deca GV2LE04 oferă o soluție compactă și puternică pentru protejarea motoarelor mici. Acest dispozitiv cu 3 poli, cu un curent nominal de 0,63 A, este dotat cu un comutator magnetic și un comutator basculant cu terminale cu șurub. O caracteristică cheie a GV2LE04 este capacitatea sa extrem de ridicată de întrerupere a scurtcircuitelor de 100 kA, care este garantată pe rețelele de 230/240 V, 400/415 V, 440 V, 500 V și 690 V c.a. în gama de frecvențe de 50/60 Hz. Această valoare remarcabilă este deosebit de importantă în aplicațiile în care pot apărea condiții de scurtcircuit și protecția echipamentelor este o prioritate. Dispozitivul are o tensiune nominală de funcționare de 690 V c.a., o tensiune de izolare de 690 V c.a. și o tensiune de rezistență de 6 kV, în conformitate cu IEC 60947-2. Comutatorul de protecție a motorului TeSys GV2LE04 este echipat cu o unitate de eliberare magnetică care se activează la un curent de 9,3 A. Această funcție de protecție este deosebit de utilă pentru motoarele de mică putere cu un curent nominal de 0,63 A. În ceea ce privește clasificarea categoriei de motoare, dispozitivul este potrivit pentru motoare cu o putere nominală de 0,12 kW și 0,18 kW pe o rețea de 400/415 V c.a., precum și pentru motoare de 0,37 kW pe o rețea de 690 V c.a. În ceea ce privește categoriile de utilizare, acesta este conform cu categoria A conform IEC 60947-2 și categoriile AC-3 și AC-3e conform IEC 60947-4-1, ceea ce îl face adecvat pentru pornirea și oprirea motoarelor cu cușcă de veveriță. GV2LE04 are o durată de viață mecanică și electrică remarcabilă, oferind 100.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Flexibilitatea sa în ceea ce privește opțiunile de instalare este, de asemenea, o caracteristică avantajoasă: poate fi montat pe o șină DIN de 35 mm sau pe un panou (cu o placă adaptor). Are dimensiuni compacte, cu o lățime de 45 mm, o înălțime de 89 mm și o adâncime de 78,5 mm, ceea ce facilitează instalarea în dulapuri de comutație, economisind spațiu. Dispozitivul de protecție a motorului TeSys GV2LE04 este rezistent în mod unic la o serie de condiții de mediu: Poate fi utilizat într-un interval de temperatură de funcționare de la -20 °C la +60 °C, este rezistent la solicitări mecanice (30 Gn, rezistență la impact de 11 ms și 5 Gn, rezistență la vibrații de 5-150 Hz) și are protecție IP20 conform IEC 60529. Dispozitivul este conform cu numeroase standarde internaționale și are certificări CCC, UL, CSA, EAC, BV, RINA, DNV-GL și alte certificări, ceea ce îl face potrivit pentru utilizare la nivel global în diverse aplicații industriale.
Schneider Electric TeSys - GV2LE04 - Comutator de protecție a motorului 0,63 A - Date tehnice
Caracteristici principale ale produsului
Seria: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2LE
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Magnetică
Specificații tehnice
Număr de poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 și AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 0,12 kW 400/415 V AC 50/60 Hz, 0,18 kW 400/415 V c.a. 50/60 Hz, 0,37 kW 690 V c.a. 50/60 Hz
Capacitate de întrerupere la scurtcircuit: 100 kA Icu 230/240 V c.a., 400/415 V c.a., 440 V c.a., 500 V c.a. și 690 V c.a. la 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 100% în toate intervalele de tensiune
Tip de control: Comutator basculant
Curent nominal [In]: 0,63 A
Curent de declanșare magnetic: 9,3 A
Curent termic convențional în aer liber [Ith]: 0,63 A conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare [Ui]: 690 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-2
Deconectabilitate: Da, conform IEC 60947-1
Pierdere de putere pe pol: 1,8 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la AC-3 415 V In, 100.000 de cicluri la AC-3e 415 V In
Caracteristici fizice
Conexiune - terminale: Circuit: terminale cu șurub 2 cabluri 1...6 mm² solide, 1,5...6 mm² flexibile fără papuc de cablu, 1...4 mm² flexibile cu papuc de cablu
Cuplu de strângere: 1,7 N.m pentru borne cu șurub
Metodă de montare: Poate fi fixat pe o șină DIN simetrică de 35 mm, poate fi înșurubat pe un panou (cu placă adaptor)
Poziție de instalare: Orizontală sau verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-2-40: Anexa JJ
Certificări ale produsului: CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA, Schema IECEE CB
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Condiții climatice: Conform IACS E10
Temperatura ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Robustețe mecanică: Impact: 30 Gn pentru până la 11 ms, vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
