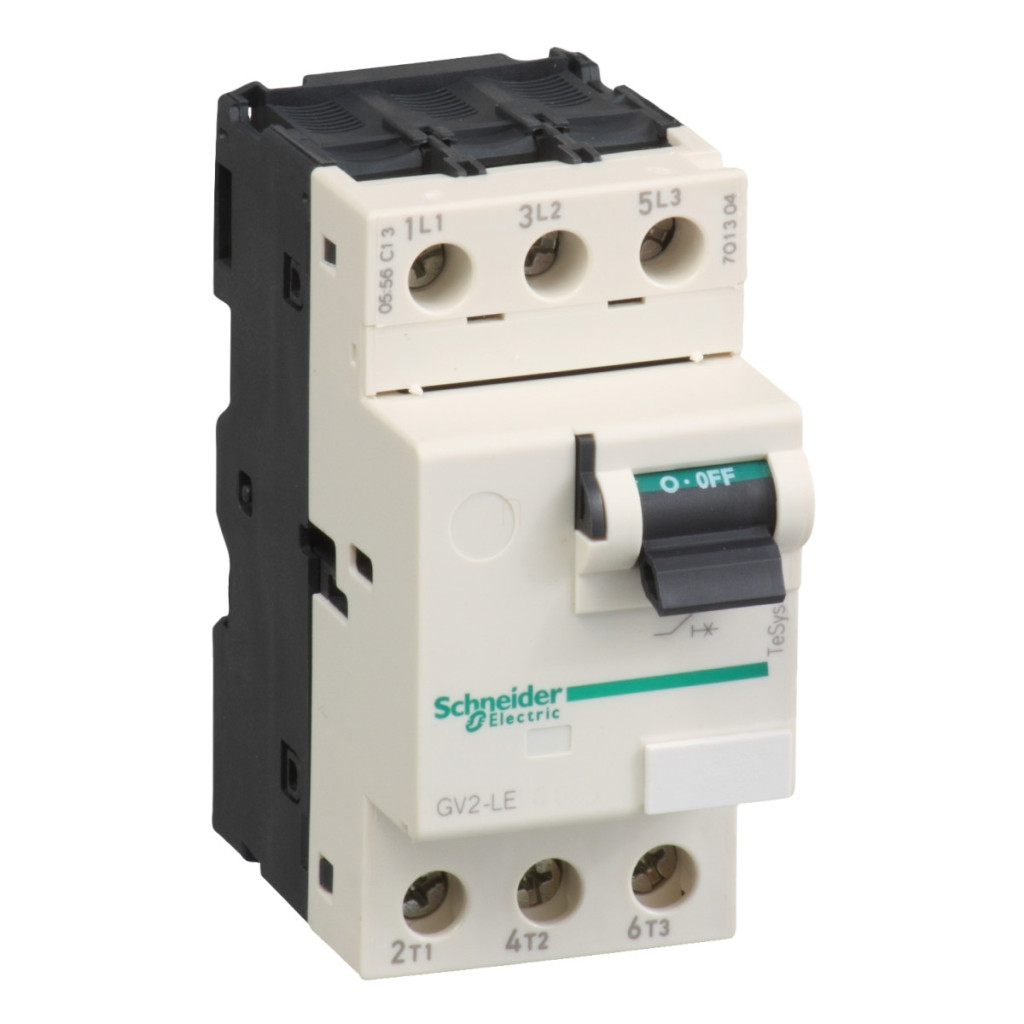

Comutatorul de protecție a motorului Schneider Electric TeSys Deca seria GV2LE05 este un dispozitiv profesional, de calitate industrială, care oferă o soluție eficientă pentru protejarea motoarelor de putere redusă. Acest dispozitiv de protecție compact, cu 3 poli, este alegerea ideală pentru aplicații în care protecția fiabilă a motorului este esențială, iar economisirea spațiului este, de asemenea, un factor important. Comutatorul de protecție a motorului GV2LE05 dispune de protecție magnetică, cu un curent nominal de 1 A și un curent magnetic de declanșare de 15,1 A. Dispozitivul este echipat cu un comutator basculant și terminale cu șurub, permițând o conectare simplă și sigură. TeSys GV2LE05 este compatibil cu alte componente din familia de produse TeSys, ceea ce facilitează integrarea în sistemele existente sau utilizarea ca dispozitiv de protecție autonom. Parametrii săi tehnici sunt impresionanți: are o capacitate de rupere de 100 kA la 230/240 V, 400/415 V, 440 V, 500 V și 690 V c.a. 50/60 Hz, conform standardului IEC 60947-2. Categoria de aplicare a dispozitivului este A conform IEC 60947-2 și AC-3 și AC-3e conform IEC 60947-4-1. GV2LE05 are o tensiune nominală de izolare de 690 V c.a. 50/60 Hz și o tensiune nominală de impuls de 6 kV. Dispozitivul are o capacitate nominală de întrerupere a scurtcircuitului (Ics) de 100% la toate nivelurile de tensiune standard, ceea ce garantează o siguranță și o fiabilitate excepționale. Întrerupătorul de protecție a motorului Schneider Electric GV2LE05 poate fi utilizat pentru următoarele puteri ale motorului: 0,25 kW și 0,37 kW la 400/415 V c.a. 50/60 Hz, 0,37 kW la 500 V c.a. 50/60 Hz și 0,55 kW și 0,75 kW la 690 V c.a. 50/60 Hz. Durata de viață mecanică și electrică a dispozitivului este de 100.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. GV2LE05 are o pierdere de putere de numai 1,8 W pe pol, permițând o funcționare eficientă din punct de vedere energetic. Dispozitivul este conform cu cele mai stricte standarde internaționale, inclusiv EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și IEC/EN 60335-2-40:Anexa JJ, și deține numeroase certificări internaționale, inclusiv CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA și IECEE CB.
Date tehnice comutator de protecție motor TeSys GV2LE05
Caracteristici principale
Tip produs: Comutator de protecție motor
Familia de produse: TeSys Deca
Denumire produs: TeSys GV2
Denumire scurtă a produsului: GV2LE
Aplicație: Protecție motor
Tehnologie unitate de declanșare: Magnetică
Date tehnice
Descriere poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A (IEC 60947-2), AC-3 (IEC 60947-4-1), AC-3e (IEC 60947-4-1)
Frecvența rețelei: 50/60 Hz
Curent nominal: 1 A
Curent de declanșare magnetic: 15,1 A
Curent termic convențional: 1 A
Putere motor kW:
- 0,25 kW - 400/415 V c.a. 50/60 Hz
- 0,37 kW - 400/415 V c.a. 50/60 Hz
- 0,37 kW - 500 V c.a. 50/60 Hz
- 0,55 kW - 690 V c.a. 50/60 Hz
- 0,75 kW - 690 V c.a. 50/60 Hz
Capacitate de întrerupere
Capacitate de întrerupere la scurtcircuit: 100 kA Icu la toate nivelurile de tensiune (230/240 V, 400/415 V, 440 V, 500 V și 690 V c.a.)
Capacitate nominală de întrerupere la scurtcircuit: 100%
Caracteristici electrice
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz
Tensiune nominală de impuls: 6 kV
Adecvare pentru izolare: Da (IEC 60947-1)
Pierdere de putere pe pol: 1,8 W
Caracteristici mecanice
Mod de control: Comutator
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri pentru AC-3 și AC-3e la 415 V
Mod de funcționare nominal: Neîntreruptibil (IEC 60947-4-1)
Conexiuni
Circuit de alimentare: terminal cu șurub, 2 cabluri 1…6 mm² solide, 1,5…6 mm² flexibile fără papuc de cablu, 1…4 mm² flexibile cu papuc de cablu
Cuplu de strângere: 1,7 N·m
Dimensiuni și montare
Metodă de montare: fixat pe o șină DIN simetrică de 35 mm sau înșurubat pe un panou (cu placă adaptor)
Poziție de montare: Orizontală sau verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Caracteristici de mediu
Grad de protecție IP: IP20
Grad de protecție IK: IK04
Temperatură ambiantă de funcționare: -20…60 °C
Temperatură de depozitare: -40…80 °C
Rezistență la foc: 960 °C
Robustețe mecanică: Impact: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
Standarde și certificări
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-2-40:Anexa JJ
Certificate: CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
