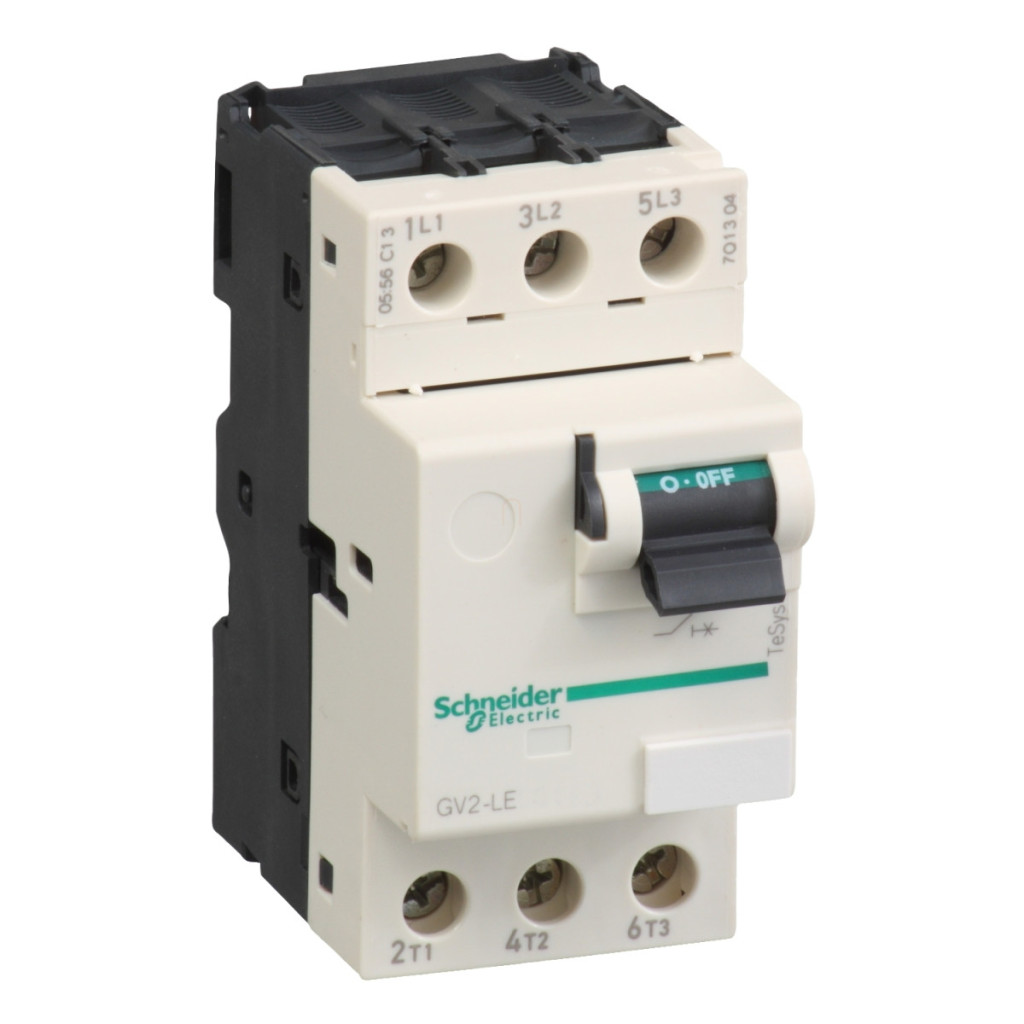

Comutatorul de protecție a motorului GV2LE06, parte a gamei de produse TeSys Deca de la Schneider Electric, este un dispozitiv de protecție de înaltă calitate, cu 3 poli, conceput pentru aplicații industriale, în principal pentru protejarea motoarelor cu un curent nominal de 1,6 A. Produsul face parte din seria TeSys GV2, recunoscută la nivel mondial pentru fiabilitatea și designul său robust. Comutatorul de protecție a motorului GV2LE06 dispune de tehnologie de declanșare magnetică, care asigură timpi de răspuns extrem de rapizi în cazul unui scurtcircuit. Dispozitivul are un curent de declanșare magnetic de 26,2 A, care oferă o protecție excelentă împotriva supracurentului. Întrerupătorul este acționat de o pârghie basculantă, care permite pornirea și oprirea simplă și rapidă. Produsul este conectat folosind borne cu șurub, care permit conectarea a 2 cabluri. Blocurile de borne sunt potrivite pentru cabluri solide de 1-6 mm², cabluri torsadate de 1,5-6 mm² (fără manșoane) sau cabluri torsadate de 1-4 mm² (cu manșoane), cu un cuplu de strângere de 1,7 Nm. GV2LE06 are caracteristici de performanță remarcabile. Capacitatea sa de rupere este de 100 kA la tensiuni de alimentare de 230/240 V c.a., 400/415 V c.a., 440 V c.a., 500 V c.a. și 690 V c.a. (50/60 Hz, conform IEC 60947-2). Tensiunea nominală de funcționare (Ue) este de 690 V c.a., tensiunea nominală de izolare (Ui) este, de asemenea, de 690 V c.a., iar tensiunea nominală de impuls (Uimp) este de 6 kV. Categorii de aplicare pentru protecția motorului: Categoria „A” conform IEC 60947-2 și AC-3 și AC-3e conform IEC 60947-4-1. Dispozitivul este adecvat și pentru izolare conform IEC 60947-1. În funcție de tipul motorului, poate fi utilizat pentru protecția motoarelor de 0,55 kW la 400/415 V c.a. și 500 V c.a., a motoarelor de 0,75 kW la 500 V c.a. și a motoarelor de 1,1 kW la 690 V c.a. Pierderea de putere pe pol este de 1,8 W. GV2LE06 poate fi instalat în mai multe moduri: poate fi fixat pe o șină DIN de 35 mm sau înșurubat pe un panou folosind o placă adaptor (GV2 AF02). Dispozitivul poate fi montat orizontal sau vertical. Dimensiunile sale sunt 45 mm lățime, 89 mm înălțime și 78,5 mm adâncime. Durabilitatea sa mecanică este de 100.000 de cicluri, iar durata de viață electrică este, de asemenea, de 100.000 de cicluri de comutare în categoriile AC-3 și AC-3e la 415 V, la curentul nominal. Are protecție IP20 și rezistență la impact IK04. Comutatorul de protecție a motorului este de culoare gri închis și poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +60 °C, iar depozitarea este permisă între -40 °C și +80 °C. Are o rezistență mecanică excelentă: poate rezista la un impact de 30 G timp de până la 11 ms și la vibrații de 5 G în intervalul 5-150 Hz. Altitudinea maximă de instalare a produsului este de 2000 de metri deasupra nivelului mării.
Schneider Electric TeSys - GV2LE06 - Date tehnice comutator de protecție motor
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2LE
Aplicație: Protecția motorului
Tehnologie de declanșare: Magnetică
Specificații tehnice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, CA-3 și CA-3e conform IEC 60947-4-1
Frecvență rețea: 50/60 Hz conform IEC 60947-2
Puterea motorului: 0,55 kW la 400/415 V c.a. 50/60 Hz, 0,55 kW la 500 V c.a. 50/60 Hz, 0,75 kW la 500 V c.a. 50/60 Hz, 1,1 kW la 690 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V, 400/415 V, 440 V, 500 V și 690 V CA 50/60 Hz conform IEC 60947-2
Capacitate nominală de rupere la scurtcircuit [Ics]: 100% la toate nivelurile de tensiune
Mod de funcționare: Comutare
Curent nominal [In]: 1,6 A
Curent de declanșare magnetic: 26,2 A
Curent termic convențional măsurat în aer liber [Ith]: 1,6 A conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolație [Ui]: 690 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Adecvat pentru izolare: Da, conform IEC 60947-1
Pierdere de putere pe pol: 1,8 W
Caracteristici mecanice și de montare
Rezistență mecanică: 100.000 de cicluri
Rezistență electrică: 100.000 de cicluri la 415 V In pentru AC-3 și AC-3e
Ciclu de funcționare nominal: Continuu, conform IEC 60947-4-1
Conexiuni: Circuit de curent înalt: terminal cu șurub, 2 cabluri 1...6 mm² solid, 1,5...6 mm² torsadat fără manșoane, 1...4 mm² torsadat cu manșoane
Cuplu de strângere: 1,7 Nm pe terminal cu șurub
Metodă de montare: Poate fi fixat pe o șină DIN simetrică de 35 mm, poate fi înșurubat pe un panou (folosind o placă adaptor)
Poziție de montare: Orizontală sau verticală
Dimensiuni:Lățime: 45 mm, Înălțime: 89 mm, Adâncime: 78,5 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-2-40: Anexa JJ
Certificate: CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
Clasificare IK: IK04
Protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Robustețe mecanică: Rezistență la impact: 30 Gn pentru până la 11 ms, Rezistență la vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
