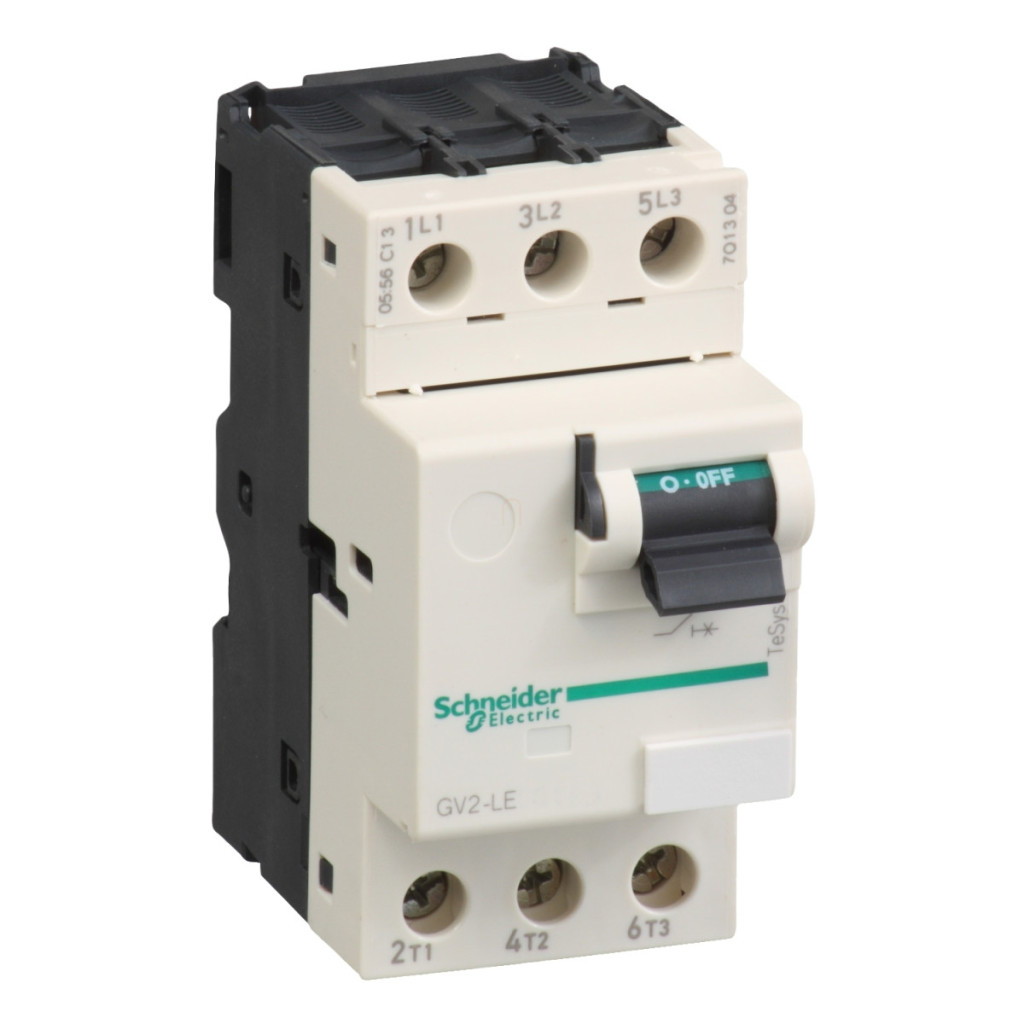

Întrerupătorul de protecție a motorului GV2LE16 din gama TeSys Deca de la Schneider Electric este un dispozitiv compact de înaltă calitate, care oferă protecție fiabilă pentru motoare, în special în aplicații industriale. Acest întrerupător de protecție a motorului cu 3 poli, cu un curent nominal de 14 A, are o eliberare magnetică care protejează eficient motoarele împotriva curenților de scurtcircuit. Ca parte a seriei TeSys Deca, GV2LE16 completează gama Schneider Electric de dispozitive de control industrial de clasă mondială. Designul compact al dispozitivului – cu o lățime de numai 45 mm, o înălțime de 89 mm și o adâncime de 78,5 mm – permite instalarea în spații reduse în dulapuri de comutație sau panouri de control. Comutatorul poate fi montat pe o șină DIN de 35 mm sau înșurubat pe un panou (cu o placă adaptor), oferind opțiuni flexibile de instalare. Comutatorul de protecție a motorului GV2LE16 are caracteristici tehnice remarcabile. Cu un curent nominal de 14 A, are un curent de declanșare magnetic de 253,4 A, oferind protecție rapidă în cazul unui scurtcircuit. Capacitatea de întrerupere a întrerupătorului este, de asemenea, remarcabilă: 100 kA la 230/240 V c.a., 15 kA la 400/415 V c.a. 8 kA la 440 V c.a., 6 kA la 500 V c.a. și 3 kA la 690 V c.a., în conformitate cu standardul IEC 60947-2. Dispozitivul este adecvat pentru protejarea motoarelor cu puteri nominale diferite: 5,5 kW la 400/415 V c.a., 7,5 kW la 500 V c.a. și până la 9-11 kW la 690 V c.a. Tensiunea nominală de izolare (Ui) este de 690 V c.a., în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV, ceea ce asigură o protecție adecvată chiar și în cazul supratensiunii. Comutatorul de protecție a motorului GV2LE16 oferă performanțe remarcabile în ceea ce privește durabilitatea mecanică și electrică. Este proiectat pentru 100.000 de cicluri de comutare atât din punct de vedere mecanic, cât și electric, asigurând o durată lungă de viață chiar și în cazul comutărilor frecvente. Dispozitivul are protecție IP20 conform IEC 60529, oferind protecție adecvată împotriva prafului și contactului cu degetele. Comutatorul este acționat de o pârghie și are terminale cu șuruburi adecvate pentru conectarea cablurilor solide de 1-6 mm², cablurilor flexibile de 1,5-6 mm² fără capete de cablu sau cablurilor flexibile de 1-4 mm² cu capete de cablu. Cuplul de strângere al clemelor terminale este de 1,7 Nm. Comutatorul de protecție a motorului GV2LE16 poate fi utilizat și ca dispozitiv de deconectare, permițând deconectarea în siguranță a circuitului protejat, dacă este necesar. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-20 °C până la +60 °C) și este rezistent la șocuri de 30G/11ms și vibrații de 5G, 5-150 Hz, fiind astfel adecvat pentru utilizarea în medii industriale dure. Produsul a fost certificat în conformitate cu mai multe standarde internaționale, inclusiv EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1, și are certificări internaționale precum CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA și IECEE CB Scheme. Comutatorul de protecție a motorului GV2LE16 are o pierdere de putere de 1,8 W pe pol. Comutatorul de protecție a motorului GV2LE16 de la Schneider Electric oferă protecție fiabilă pentru motoarele industriale, combinând instalarea ușoară, dimensiunile compacte și performanțele excelente.
Schneider Electric TeSys - GV2LE16 date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a produsului: GV2LE
Aplicație dispozitiv: Protecție motor
Tehnologie unitate de declanșare: Magnetică
Informații suplimentare
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 și AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 5,5 kW la 400/415 V c.a. 50/60 Hz, 7,5 kW la 500 V c.a. 50/60 Hz, 9 kW și 11 kW la 690 V c.a. 50/60 Hz
Date tehnice
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50/60 Hz, 15 kA Icu la 400/415 V c.a. 50/60 Hz, 8 kA Icu la 440 V c.a. 50/60 Hz, 6 kA Icu la 500 V c.a. 50/60 Hz, 3 kA Icu la 690 V CA 50/60 Hz conform IEC 60947-2 Capacitate nominală de întrerupere la scurtcircuit [Ics]: 100% la 230/240 V CA 50/60 Hz, 50% 400/415 V c.a. și 440 V c.a. 50/60 Hz, 75% 500 V c.a. și 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip de control: Papuc de comutare
Curent nominal [In]: 14 A Curent de declanșare magnetic: 253,4 A Curent termic convențional în aer liber [Ith]: 14 A conform IEC 60947-2 Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-2
Adecvare pentru izolare: Da, conform IEC 60947-1
Pierdere de putere pe pol: 1,8 W
Caracteristici mecanice
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Sarcina nominală: Continuă conform IEC 60947-4-1
Conexiuni - terminale: Circuit de curent ridicat: terminal cu șurub 2 fire 1...6 mm² solid, 1,5...6 mm² flexibil fără capăt de cablu, 1...4 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,7 Nm pe terminal cu șurub
Metodă de montare: Montare prin fixare pe șină DIN simetrică de 35 mm, montare cu șurub pe panou (cu placă adaptor)
Poziție de instalare: Orizontală sau verticală Lățime: 45 mm Înălțime: 89 mm Adâncime: 78,5 mm Culoare: Gri închis Condiții de mediu Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-2-40: Anexa JJ
Certificări ale produsului: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
Clasă de protecție IK: IK04
Clasă de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă de depozitare: -40..,80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatură ambiantă de funcționare: -20...60 °C
Rezistență mecanică: Impact: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz Altitudine de funcționare: <= 2000 m
