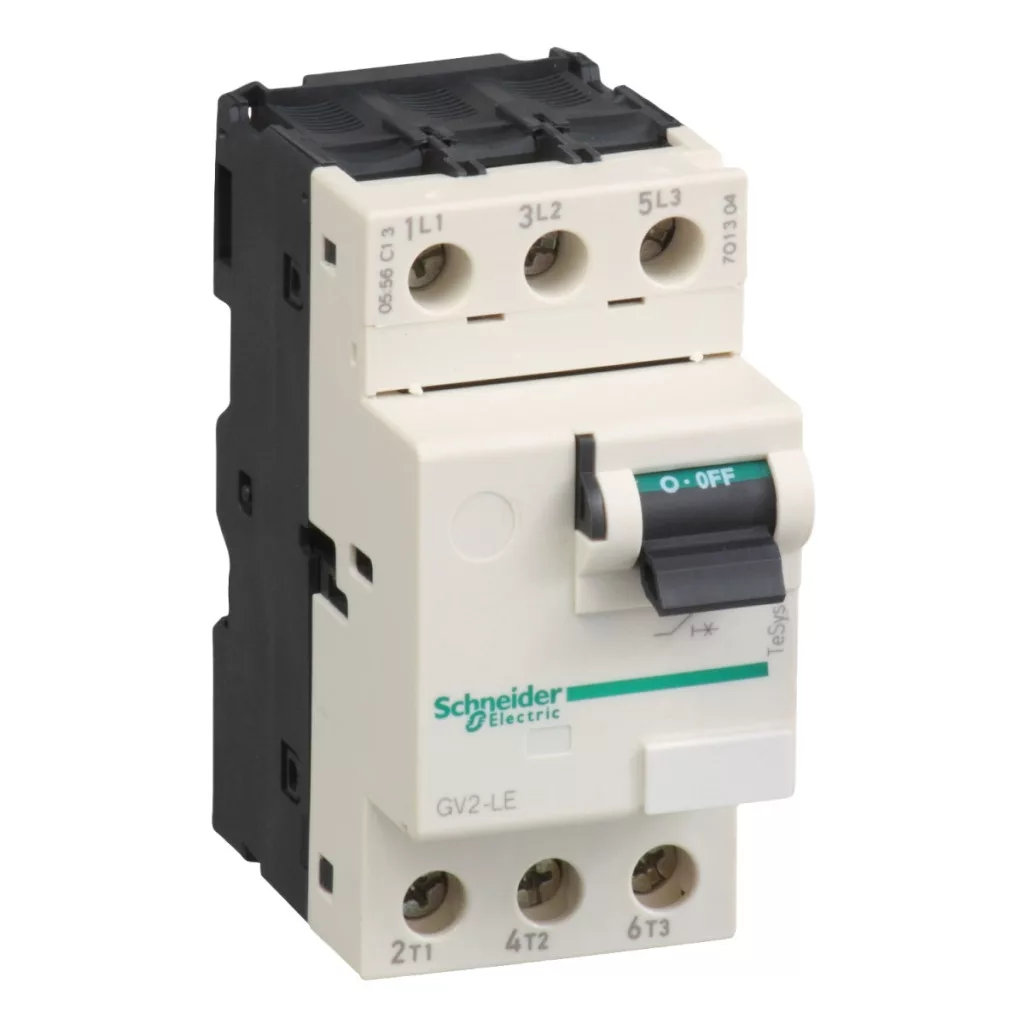

Întrerupătorul de protecție a motorului Schneider Electric TeSys Deca GV2LE32 este un dispozitiv de protecție fiabil pentru rețelele electrice moderne și aplicațiile industriale, dezvoltat special pentru protecția motoarelor. În ciuda dimensiunilor sale compacte, acest întrerupător de protecție a motorului cu 3 poli și un curent nominal de 32 A oferă funcții de protecție remarcabile, asigurând în același timp ușurința utilizării pentru personalul de întreținere și operare. Seria GV2LE32 face parte din familia de produse TeSys Deca, care este una dintre pietrele de temelie ale soluțiilor profesionale de protecție ale Schneider Electric. Dispozitivul are o eliberare magnetică care se activează la 537,6 A, protejând eficient motoarele împotriva curenților de scurtcircuit. Este ușor de controlat și poate fi acționat cu un comutator cu pârghie, permițând o manipulare rapidă și ușoară în utilizarea de zi cu zi. Dispozitivul are o capacitate remarcabilă de întrerupere a scurtcircuitelor, care poate ajunge până la 50 kA la 230/240 V c.a., conform standardului IEC 60947-2. De asemenea, oferă o protecție fiabilă la alte niveluri de tensiune: 10 kA la 400/415 V, 6 kA la 440 V, 4 kA la 500 V și chiar 3 kA la 690 V. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, tensiunea de izolație este, de asemenea, de 690 V c.a., în timp ce tensiunea nominală de rezistență la impulsuri este de 6 kV conform IEC 60947-2. Această versatilitate permite utilizarea eficientă a acestuia într-o varietate de medii industriale. Dispozitivul de protecție a motorului GV2LE32 poate fi utilizat pentru motoare cu puteri nominale diferite: 15 kW la 400/415 V c.a., 18,5 kW la 500 V c.a. și până la 22 kW la 690 V c.a. Conectarea se realizează cu borne cu șurub care pot acomoda 2 cabluri: 1-6 mm² solid, 1,5-6 mm² flexibil fără capete de cablu sau 1-4 mm² flexibil cu capete de cablu. Cuplul de strângere al bornelor este de 1,7 Nm. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm sau pe un panou folosind o placă adaptor, oferind opțiuni flexibile de instalare. Dispozitivul de protecție a motorului GV2LE32 reprezintă o calitate și fiabilitate ridicate, dovadă fiind durata de viață mecanică și electrică de 100.000 de cicluri. Dispozitivul este conform cu protecția IP20, care asigură protecția la atingere, iar dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +60 °C. Întrerupătorul este rezistent la șocuri (30G pentru până la 11 ms) și vibrații (5G, interval 5-150 Hz), astfel încât funcționează bine chiar și în cele mai dure medii industriale. Pierderea de putere pe pol este de numai 1,8 W, ceea ce permite o funcționare eficientă din punct de vedere energetic.
Schneider Electric TeSys - GV2LE32 - Comutator de protecție a motorului 32A date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tip dispozitiv: Întrerupător de protecție a motorului
Denumire scurtă dispozitiv: GV2LE
Aplicație: Protecția motorului
Tehnologie unitate de declanșare: Magnetică
Caracteristici electrice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 15 kW la 400/415 V c.a. 50/60 Hz, 18,5 kW 500 V c.a. 50/60 Hz, 22 kW 690 V c.a. 50/60 Hz
Capacitate de rupere: 50 kA Icu la 230/240 V c.a. 50/60 Hz, 10 kA Icu la 400/415 V c.a. 50/60 Hz, 6 kA Icu la 440 V c.a. 50/60 Hz, 4 kA Icu la 500 V c.a. 50/60 Hz, 3 kA Icu la 690 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit (Ics): 100% la 230/240 V c.a. 50/60 Hz, 50% la 400/415 V c.a. 50/60 Hz, 50% la 440 V c.a. 50/60 Hz, 75% la 500 V c.a. 50/60 Hz, 75% 690 V c.a. la 50/60 Hz conform IEC 60947-2
Tip de comandă: Comutator cu pârghie
Curent nominal (In): 32 A
Curent de declanșare magnetic: 537,6 A
Curent termic convențional măsurat în aer liber (Ith): 32 A conform IEC 60947-2
Tensiune nominală de funcționare (Ue): 690 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolație (Ui): 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri (Uimp): 6 kV conform IEC 60947-2
Capacitate de deconectare: Da, conform IEC 60947-1
Pierdere de putere pe pol: 1,8 W
Caracteristici mecanice
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Mod de funcționare nominal: Continuu conform IEC 60947-4-1
Conexiuni - terminale: Circuit de alimentare: terminal cu șurub 2 cabluri 1...6 mm² solid, Circuit de alimentare: terminal cu șurub 2 cabluri 1,5...6 mm² fără capăt flexibil de cablu, Circuit de alimentare: terminal cu șurub 2 cabluri 1...4 mm² cu capăt flexibil de cablu
Cuplu de strângere: 1,7 N·m - terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: montare cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Condiții de mediu
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-2, IEC/EN 60335-2-40:JJ Anexă
Certificări ale produsului: Schema CB, CE, UKCA, CCC, EAC, BV, RINA
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Rezistență la condiții climatice: conform IACS E10
Temperatură ambiantă pentru depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura ambiantă pentru funcționare: -20...60 °C
Robustețe mecanică: Impacturi: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
