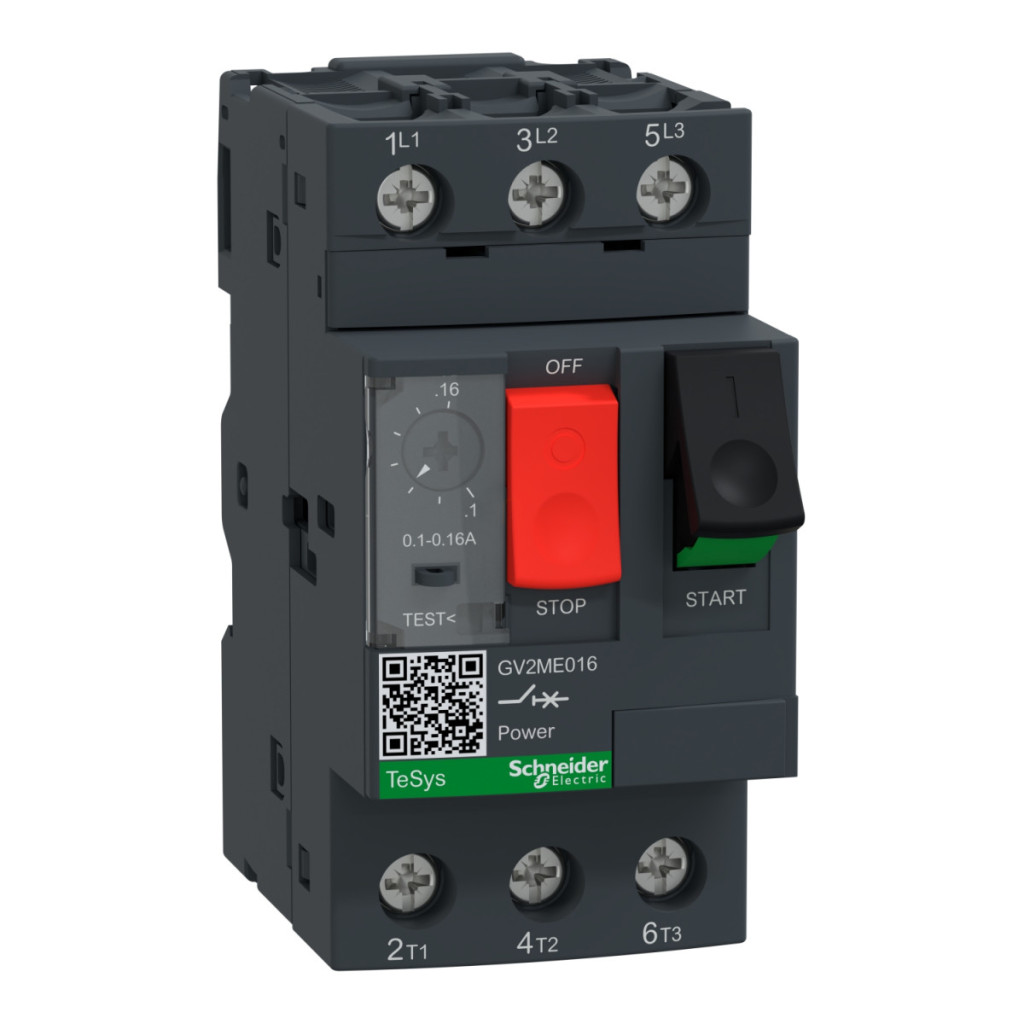

Comutatorul de protecție a motorului Schneider Electric TeSys Deca GV2ME016 este o soluție compactă de înaltă calitate pentru protecția și controlul eficient al motoarelor de mică putere. Acest comutator de dimensiunea 2, cu 3 poli, face parte din familia de produse TeSys Deca, recunoscută la nivel mondial pentru performanța sa fiabilă și versatilitatea în aplicații industriale. Modelul GV2ME016 funcționează în intervalul de curent nominal de 0,1-0,16 A și este proiectat special pentru protecția motoarelor mici. Tehnologia de declanșare termomagnetică combină funcțiile de protecție electromagnetică și termică, oferind protecție completă împotriva suprasarcinilor și scurtcircuitelor într-un singur dispozitiv. Protecția termică reglabilă între 0,1 și 0,16 A permite controlul precis al curentului motorului, în timp ce curentul de declanșare magnetic de 1,93 A oferă protecție imediată în cazul unui scurtcircuit grav. Dispozitivul are o capacitate de întrerupere extrem de ridicată de 100 kA pe rețelele de 230/240 V, 400/415 V, 440 V, 500 V și 690 V c.a., oferind o protecție remarcabilă chiar și în cele mai dure medii industriale. Dispozitivul este controlat prin buton, oferind utilizatorilor o operare intuitivă și ușoară. Curentul termic convențional în serie (Ith) este de 0,16 A, în conformitate cu standardul IEC 60947-2. Tensiunea nominală de funcționare (Ue) și tensiunea nominală de izolare (Ui) sunt ambele de 690 V c.a. 50/60 Hz, în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 6 kV, oferind siguranță adecvată în cazul vârfurilor de tensiune. GV2ME016 dispune, de asemenea, de un detector de defect de fază care respectă standardul IEC 60947-4-1 și este adecvat pentru izolare în conformitate cu standardul IEC 60947-1. Pierderea de putere pe pol este de numai 2,5 W, asigurând o funcționare eficientă din punct de vedere energetic. Comutatorul de protecție a motorului Schneider Electric TeSys GV2ME016 este excelent nu numai din punct de vedere al funcționalității, ci și din punct de vedere al durabilității. Dispozitivul are o durată de viață mecanică de 100.000 de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri în categoriile AC-3 și AC-3e la 415 V. Produsul oferă o gamă largă de opțiuni de instalare: poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau înșurubat pe un panou (cu o placă adaptor). Oferă poziții de montare flexibile și poate fi instalat atât în poziție orizontală, cât și verticală. În ceea ce privește dimensiunile, comutatorul are o lățime de 45 mm, o înălțime de 89 mm și o adâncime de 78,5 mm, ceea ce înseamnă că are un design compact, iar conexiunile rămân ușor accesibile. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și se mândrește cu o rezistență la impact IK04. Intervalul său de temperatură de funcționare este între -20 °C și +60 °C, ceea ce permite utilizarea sa într-o varietate de condiții de mediu.
Schneider Electric TeSys - GV2ME016 - Date tehnice pornitor motor
Date generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție motor
Denumirea scurtă a dispozitivului: GV2ME
Aplicație dispozitiv: Protecție motor
Tehnologie de declanșare: Termomagnetică
Caracteristici tehnice
Descriere poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei:50/60 Hz conform IEC 60947-2
Capacitate de rupere: 100 kA Icu la 230/240 V AC 50/60 Hz, 100 kA Icu la 400/415 V AC 50/60 Hz, 100 kA Icu la 440 V c.a. 50/60 Hz, 100 kA Icu la 500 V c.a. 50/60 Hz, 100 kA Icu la 690 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a. 50/60 Hz, 100% 400/415 V c.a. 50/60 Hz, 100% 440 V c.a. 50/60 Hz, 100% 500 V c.a. 50/60 Hz, 100% 690 V CA 50/60 Hz
Tip de control: Buton
Curent nominal: 0,16 A
Interval de reglare a protecției termice: 0,1-0,16 A conform IEC 60947-2
Curent de declanșare magnetic: 1,93 A
Curent termic convențional în aer liber: 0,16 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-2
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolare:Da, conform IEC 60947-1
Pierdere de putere pe pol: 2,5 W
Caracteristici mecanice
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică:100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Funcționare nominală: Neîntrerupt conform IEC 60947-4-1
Conexiuni - blocuri terminale: Circuit: blocuri terminale inelare 2 cabluri 1-6 mm² solide, Circuit: terminale inelare 2 cabluri 1,5-6 mm² fără capăt flexibil, Circuit: terminale inelare 2 cabluri 1-4 mm² cu capăt flexibil
Cuplu de strângere: 1,7 N.m - cu clemă cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Pas de conectare: 13,5 mm fără distanțier
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-2-40:JJ Anexă, IEC/EN 60335-1:30.2
Grad de protecție IP: IP20 conform IEC 60529
Protecție IK: IK04
Rezistență la condiții climatice: Conform IACS E10
Temperatura ambiantă pentru depozitare: -40-80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura ambiantă pentru funcționare: -20-60 °C
Robustețe mecanică: Impacturi: 30 Gn până la 11 ms, Vibrații: 5 Gn, 5-150 Hz
Altitudine de funcționare: <= 2000 m
