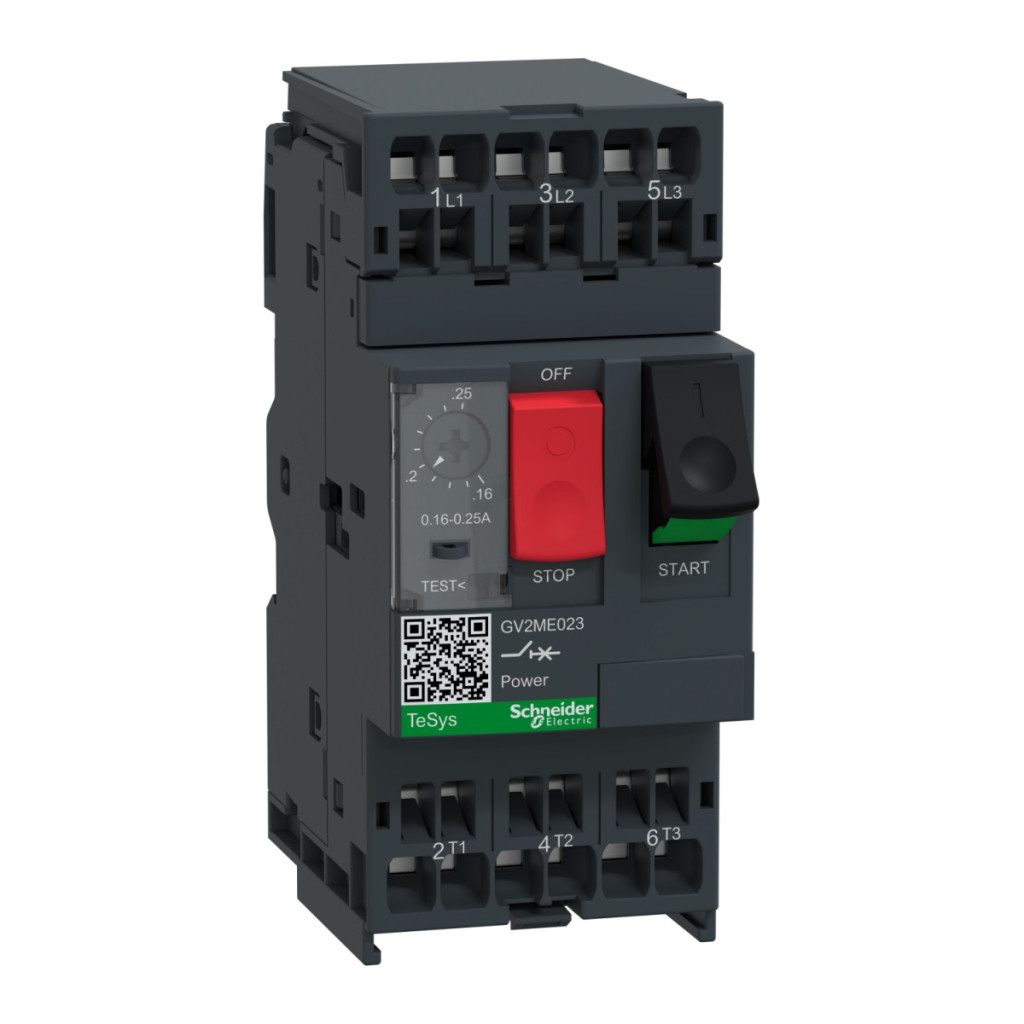

Comutatorul de protecție a motorului Schneider Electric TeSys Deca seria GV2ME023 este un dispozitiv industrial de înaltă calitate, disponibil până la 30 septembrie 2026, care oferă protecție profesională pentru motoarele mai mici. Produsul este special conceput pentru a proteja motoarele de mică putere (0,06 kW la 400/415 V c.a.) cu un curent nominal de 0,16-0,25 A, fiind alegerea ideală pentru funcționarea în siguranță a mașinilor, pompelor sau ventilatoarelor mai mici. Comutatorul de protecție a motorului GV2ME023 dispune de tehnologie de declanșare termomagnetică, care oferă protecție dublă: declanșarea termică protejează împotriva suprasarcinilor, în timp ce declanșarea magnetică oferă protecție împotriva scurtcircuitelor. Intervalul de protecție termică este reglabil între 0,16 și 0,25 A, în timp ce curentul de declanșare magnetic este de 3,08 A. Dispozitivul are un design cu trei poli (3P) și poate fi utilizat cu rețeaua de curent alternativ. Produsul are o capacitate de întrerupere impresionantă: 100 kA Icu la diferite tensiuni de funcționare (230/240 V, 400/415 V, 440 V, 500 V și 690 V c.a.), asigurând protecție maximă chiar și în cele mai extreme situații de scurtcircuit. TeSys GV2ME023 este acționat printr-un buton, care asigură o utilizare intuitivă și ușoară. Comutatorul este echipat cu terminale cu arc care permit o conectare rapidă și fiabilă. Dispozitivul acceptă conectarea a 2 cabluri (1-6 mm² solid, 1,5-4 mm² flexibil fără papuci de cablu sau 1-4 mm² flexibil cu papuci de cablu). De asemenea, excelează în ceea ce privește durabilitatea mecanică și electrică: oferă 100.000 de cicluri de funcționare, ceea ce înseamnă o durată de viață extrem de lungă chiar și în condiții de utilizare intensivă. Dispozitivul are protecție IP20, rezistență la impact IK04 și poate fi utilizat la temperaturi ambientale cuprinse între -20 °C și +60 °C. Produsul poate fi utilizat și ca secțiunea, asigurând izolarea sigură a circuitului în conformitate cu standardul IEC 60947-1. GV2ME023 poate fi instalat în mai multe moduri: poate fi fixat pe o șină DIN simetrică de 35 mm sau înșurubat pe un panou folosind o placă adaptor. Datorită dimensiunilor sale compacte (45 mm lățime, 101 mm înălțime, 78,5 mm adâncime), ocupă puțin spațiu și este, prin urmare, ideal pentru utilizarea în dulapuri de comutație cu spațiu limitat. Poate fi combinat cu întrerupătoare magnetice TeSys k și TeSys d folosind diverse adaptoare (GV2AF01, GV2AF3, GV2AF4) pentru a forma unități complete de contactoare-întrerupătoare pentru motoare. GV2ME023 este conform cu numeroase standarde internaționale (EN/IEC 60947-2, EN/IEC 60947-4-1, UL, CSA etc.) și are multiple certificări (CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA), care atestă calitatea și fiabilitatea ridicate ale produsului.
Schneider Electric TeSys - GV2ME023 - Întrerupător de protecție a motorului 0,16…0,25 A, conexiune cu arc date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicație: Protecția motorului
Tehnologie de declanșare:Termomagnetică
Caracteristici electrice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A (IEC 60947-2), AC-3 și AC-3e (IEC 60947-4-1)
Frecvența rețelei: 50/60 Hz (IEC 60947-2)
Puterea motorului: 0,06 kW 400/415 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu 230/240 V, 400/415 V, 440 V, 500 V, 690 V AC 50/60 Hz
Curent nominal: 0,25 A
Interval de reglare a protecției termice: 0,16...0,25 A
Curent de declanșare magnetică: 3,08 A
Curent termic convențional în aer liber: 0,25 A
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 6 kV
Sensibilitate la pierderea de fază: Da
Capacitate de deconectare: Da (IEC 60947-1)
Pierdere de putere pe pol: 2,5 W
Caracteristici mecanice
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri (AC-3 și AC-3e, 415 V)
Timp de funcționare nominal: Continuu (IEC 60947-4-1)
Conexiuni: Terminale cu arc, 2 cabluri, 1...6 mm² solid, 1,5...4 mm² fără capăt de cablu flexibil, 1...4 mm² cu capăt de cablu flexibil
Metodă de montare: Fixare prin clipsare pe șină DIN simetrică de 35 mm sau prin înșurubare pe panou (cu placă adaptor)
Poziție de instalare: Orizontală sau verticală
Lățime: 45 mm
Înălțime: 101 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificate: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
Grad de protecție IK: IK04
Grad de protecție IP: IP20 (IEC 60529)
Temperatură de depozitare: -40...80 °C
Temperatură de funcționare: -20...60 °C
Robustețe mecanică: Impact: 30 Gn până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
