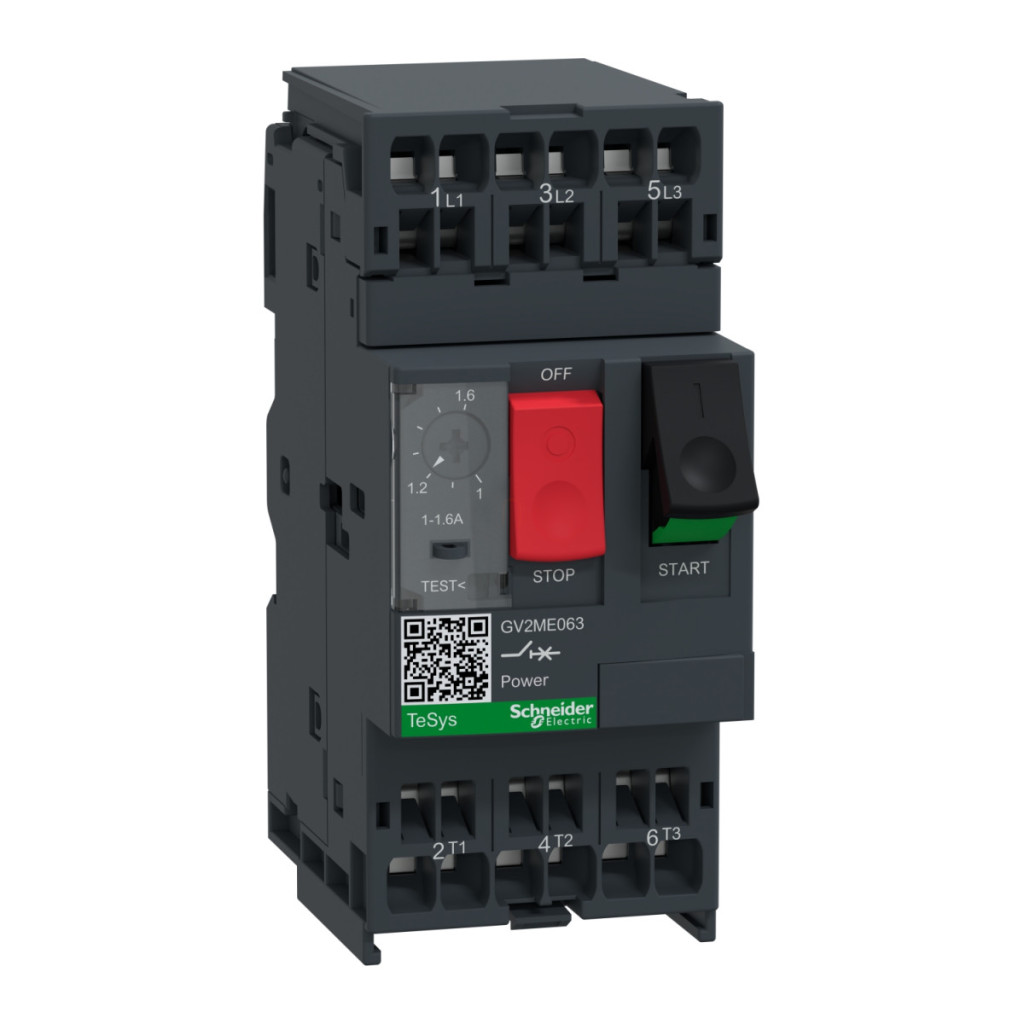

Schneider Electric TeSys Deca GV2ME063 este un întrerupător de protecție a motorului de înaltă calitate, care oferă soluția perfectă pentru protejarea și controlul motoarelor de putere redusă. Acest întrerupător compact de protecție a motorului 3P are protecție termică reglabilă în intervalul de curent 1-1,6 A și este echipat cu terminale cu arc pentru o instalare rapidă și fiabilă. Este important de reținut că producția acestui produs va fi întreruptă la 30 septembrie 2026. Întrerupătorul de protecție a motorului TeSys GV2ME063 este extrem de versatil, cu o capacitate de întrerupere de 100 kA la 230/240 V, 400/415 V, 440 V, 500 V și 690 V, cu o frecvență de rețea de 50/60 Hz. Intervalul de reglare a protecției termice este de 1-1,6 A, în timp ce curentul de declanșare magnetic este de 26,2 A, oferind o protecție ideală împotriva suprasarcinii și scurtcircuitului. Dispozitivul este adecvat pentru protejarea motoarelor cu o putere nominală de 0,37 kW și 0,55 kW la 400/415 V c.a., precum și a motoarelor cu o putere nominală de 0,37 kW, 0,55 kW și 0,75 kW la 500 V c.a. Dispozitivul de protecție a motorului TeSys Deca are comenzi cu buton, ceea ce facilitează utilizarea zilnică. Dispozitivul are, de asemenea, sensibilitate la pierderea de fază în conformitate cu IEC 60947-4-1 și este adecvat pentru deconectare în conformitate cu IEC 60947-1. Acest lucru este deosebit de important pentru funcționarea și întreținerea în condiții de siguranță. Durata sa de viață mecanică este de 100.000 de cicluri, iar durata de viață electrică este, de asemenea, de 100.000 de cicluri în categoriile AC-3 și AC-3e la 415 V, asigurând o funcționare fiabilă pe termen lung. GV2ME063 are dimensiuni compacte: lățime 45 mm, înălțime 101 mm și adâncime 78,5 mm, astfel încât ocupă un spațiu minim în dulapul de comutație. Dispozitivul este echipat cu terminale cu arc care permit conectarea a două cabluri: 1-6 mm² solide, 1,5-4 mm² flexibile fără papuci de cablu sau 1-4 mm² flexibile cu papuci de cablu. Poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau prin înșurubarea pe un panou (cu o placă adaptor), iar dispozitivul poate fi instalat orizontal sau vertical. Caracteristicile tehnice remarcabile ale întrerupătorului de protecție a motorului Schneider Electric TeSys Deca GV2ME063 includ protecție IP20 ridicată conform IEC 60529 și rezistență la impact IK04. Intervalul de temperatură de funcționare al produsului este între -20 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. Dispozitivul este extrem de robust din punct de vedere mecanic: poate rezista la șocuri de 30G, 11 ms și vibrații de 5G, 5-150 Hz și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării. Produsul este certificat de numeroase certificări internaționale, inclusiv CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL și UKCA, asigurând acceptarea și compatibilitatea globală în diverse medii de aplicare.
Schneider Electric TeSys - GV2ME063 - Întrerupător de protecție a motorului 1…1,6 A, conexiune cu arc date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicația dispozitivului: Protecție motor
Tehnologie unitate de declanșare: Termomagnetică
Specificații tehnice
Descriere poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 0,37 kW la 400/415 V c.a. 50/60 Hz, 0,55 kW la 400/415 V c.a. 50/60 Hz, 0,37 kW la 500 V c.a. 50/60 Hz, 0,55 kW la 500 V c.a. 50/60 Hz, 0,75 kW la 500 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50/60 Hz, 100 kA Icu la 400/415 V c.a. 50/60 Hz, 100 kA Icu la 440 V c.a. 50/60 Hz, 100 kA Icu la 500 V CA 50/60 Hz, 100 kA Icu la 690 V CA 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a. 50/60 Hz, 100% 400/415 V c.a. 50/60 Hz, 100% 440 V c.a. 50/60 Hz, 100% 500 V c.a. 50/60 Hz, 100% 690 V c.a. 50/60 Hz
Caracteristici de funcționare
Tip de comandă: Buton
Curent nominal: 1,6 A
Interval de reglare a protecției termice: 1...1,6 A
Curent de declanșare magnetică: 26,2 A
Curent termic convențional în aer liber: 1,6 A
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Sensibilitate la pierderea de fază: Da
Adecvare pentru izolare: Da
Dispersie de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri în categoria AC-3 la 415 V In, 100.000 de cicluri în categoria AC-3e la 415 V In
Conectare și instalare
Conectori: Circuit de curent mare: conector cu arc pentru 2 cabluri 1...6 mm² solid, Circuit de curent mare: conector cu arc pentru 2 cabluri 1,5...4 mm² flexibile fără papuci de cablu, Circuit de curent mare: conector cu arc pentru 2 cabluri 1...4 mm² cu capăt de cablu flexibil
Metodă de montare: șină DIN simetrică de 35 mm: cu fixare prin clip, panou: cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Caracteristici fizice
Lățime: 45 mm
Înălțime: 101 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări ale produsului: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
Grad de protecție IK: IK04
Grad de protecție IP: IP20
Temperatura ambiantă de depozitare: -40...80 °C
Temperatura ambiantă de funcționare: -20...60 °C
Robustețe mecanică: Impacturi: 30 Gn până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
