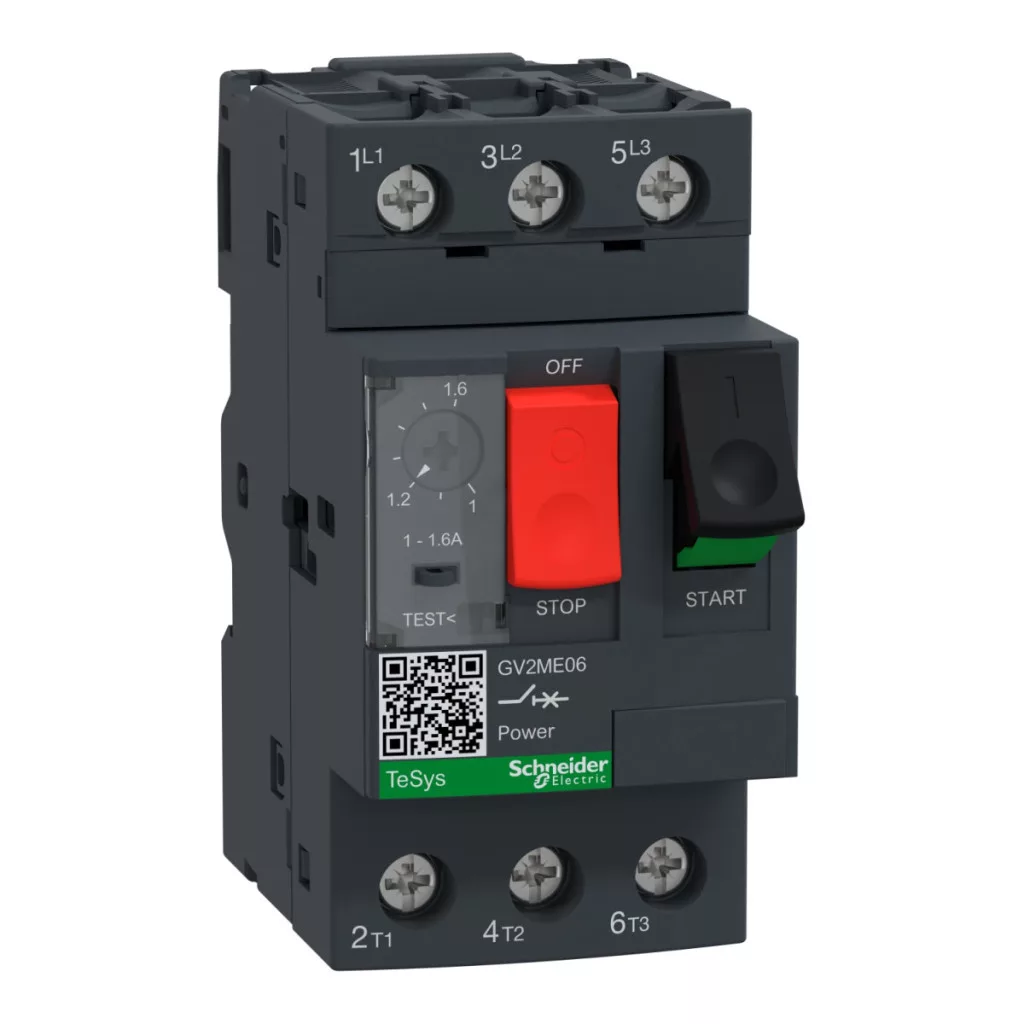

Comutatorul de protecție a motorului GV2ME06AP din seria TeSys Deca de la Schneider Electric este o soluție excelentă pentru protecția fiabilă a motoarelor de mică putere. Acest dispozitiv cu 3 poli (3P), reglabil în intervalul de curent 1-1,6 A, dispune de un declanșator termomagnetic care asigură o protecție precisă a motorului pentru o gamă largă de aplicații industriale. O caracteristică specială a produsului GV2ME06AP este capacitatea sa excepțional de mare de întrerupere a scurtcircuitelor, care ajunge la 100 kA la toate tensiunile standard ale rețelei. Această caracteristică permite utilizarea dispozitivului în medii industriale critice, unde curenții potențiali de scurtcircuit pot fi mari. Intervalul de protecție termică este de 1...1,6 A, în timp ce curentul de declanșare magnetic este de 26,2 A, oferind o protecție optimă pentru motoare atât în cazul suprasolicitării, cât și al scurtcircuitului. Tensiunea de funcționare a dispozitivului este de 690 V c.a. 50 Hz, ceea ce este adecvat pentru majoritatea aplicațiilor industriale. Dispozitivul are protecție IP20 conform IEC 60529. Comutatorul de protecție a motorului Schneider Electric TeSys GV2ME06AP are o durată de viață mecanică și electrică remarcabilă - în ambele cazuri este capabil să efectueze 100.000 de cicluri de comutare. Comutatorul poate fi acționat cu un buton, ceea ce permite o manipulare simplă și rapidă. Dispozitivul este deosebit de eficient pentru motoarele cu putere redusă: 0,37-0,55 kW la 400/415 V c.a., 0,55-0,75 kW la 500 V c.a. și 0,75-1,1 kW la 690 V c.a. De asemenea, are o funcție de detectare a pierderii de fază, care previne deteriorarea motorului cauzată de alimentarea asimetrică. Produsul poate fi fixat pe o șină DIN simetrică de 35 mm sau montat pe un panou folosind o placă adaptor. Designul terminalului cu șurub permite conectarea a 2 cabluri: 1-6 mm² pentru fire solide, 1,5-6 mm² pentru fire flexibile fără capete de cablu și 1-4 mm² pentru cabluri cu capete de cablu. Cu dimensiunile sale (45 mm lățime, 89 mm înălțime, 78,5 mm adâncime) și culoarea gri închis, dispozitivul se încadrează în gama de produse industriale Schneider Electric. Deține numeroase certificări și aprobări internaționale, inclusiv CCC, UL, CSA, EAC, ATEX, UKCA și IECEE CB Scheme, care confirmă fiabilitatea și funcționarea sa sigură pe diverse piețe și în diverse aplicații.
Schneider Electric TeSys - GV2ME06AP - Comutator de protecție a motorului GV2 1…1,6 A, conexiune cu șurub AP date tehnice
Caracteristici generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicație: Protecția motorului
Tehnologie de declanșare: Termomagnetic
Caracteristici tehnice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A (conform IEC 60947-2), AC-3 (conform IEC 60947-4-1), AC-3e (conform IEC 60947-4-1)
Frecvența rețelei: 50/60 Hz (conform IEC 60947-2)
Puterea motorului: 0,37...0,55 kW (400/415 V c.a. 50 Hz), 0,55...0,75 kW (500 V c.a. 50 Hz), 0,75...1,1 kW (690 V c.a. 50 Hz)
Capacitate de rupere: 100 kA Icu (230/240 V c.a. 50 Hz), 100 kA Icu (400/415 V c.a. 50 Hz), 100 kA Icu (440 V c.a. 50 Hz), 100 kA Icu (500 V c.a. 50 Hz), 100 kA Icu (690 V c.a. 50 Hz) - conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit: 100% la toate nivelurile de tensiune conform IEC 60947-2
Mod de control: Buton
Curent nominal: 1,6 A
Interval de reglare a protecției termice: 1...1,6 A (conform IEC 60947-2) Curent de declanșare magnetic: 26,2 A Curent termic convențional măsurat în aer liber: 1,6 A (conform IEC 60947-2)
Tensiune nominală de funcționare: 690 V c.a. 50 Hz (conform IEC 60947-2)
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform IEC 60947-2)
Tensiune nominală de impuls rezistentă: 6 kV (conform IEC 60947-2)
Detectarea pierderii de fază:Da (conform IEC 60947-4-1) Potrivit pentru izolare: Da (conform IEC 60947-1) Caracteristici mecanice și electrice Pierdere de putere pe pol: 2,5 W Durată de viață mecanică: 100.000 de cicluri de comutare Durată de viață electrică: 100.000 de cicluri de comutare 2,5 W
Durată de viață mecanică: 100.000 de cicluri de comutare
Durată de viață electrică: 100.000 de cicluri pentru AC-3 și AC-3e la 415 V In
Mod de funcționare nominal: Neîntrerupt (conform IEC 60947-4-1)
Conexiuni: Circuit de alimentare: terminal cu șurub 2 cabluri 1...6 mm² solid, 1,5...6 mm² solid, 1...4 mm² flexibil cu manșoane
Cuplu de strângere: 1,7 N·m - pentru borne cu șurub
Metoda de montare: Șină DIN simetrică de 35 mm: cu fixare prin clips, Panou: montare cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, verticală
Dimensiuni (lățime × înălțime × adâncime): 45 × 89 × 78,5 mm
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări: CCC, UL, CSA, EAC, ATEX, UKCA, Schema IECEE CB
Rezistență la impact: IK04
Grad de protecție: IP20 (conform IEC 60529)
Rezistență climatică: conform standardului IACS E10
Temperatura ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C (conform IEC 60695-2-11)
Temperatură ambiantă de funcționare: -20...60 °C
Robustețe mecanică: Șoc: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
