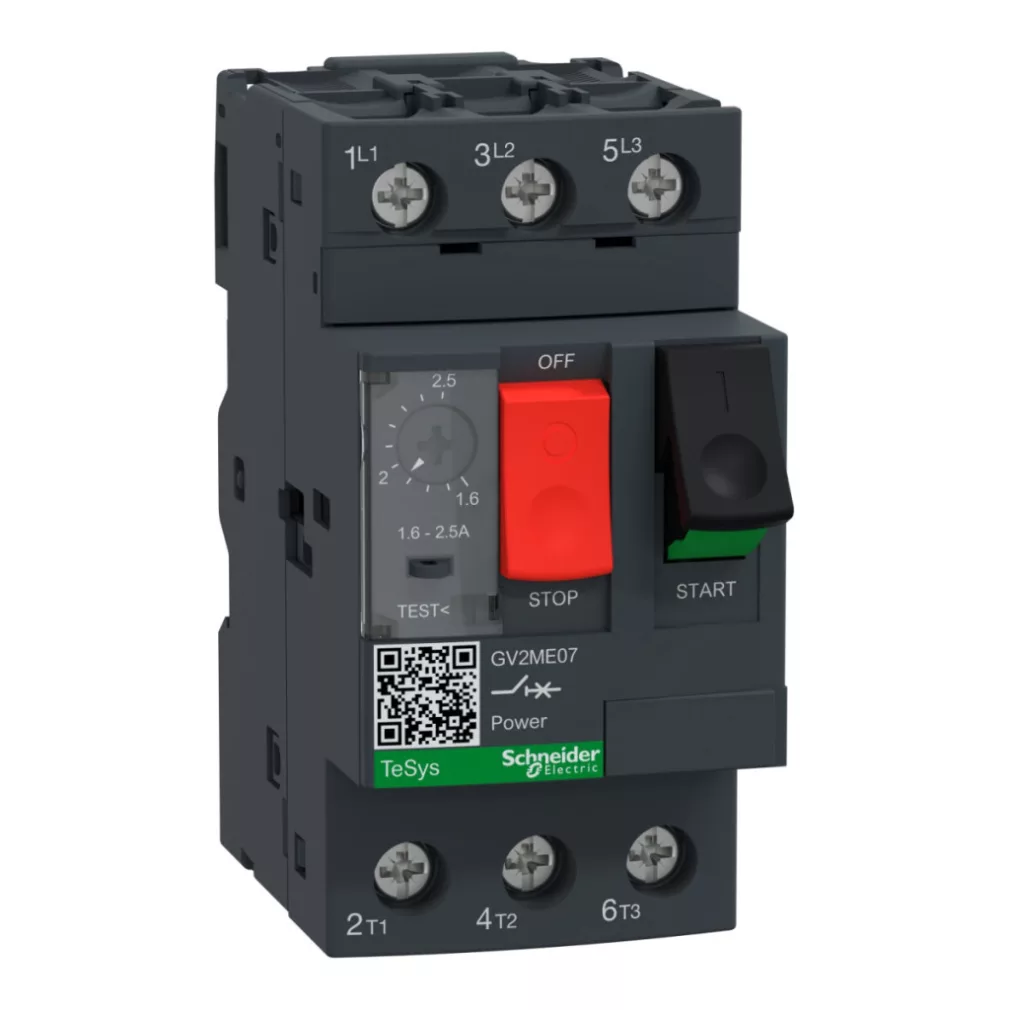

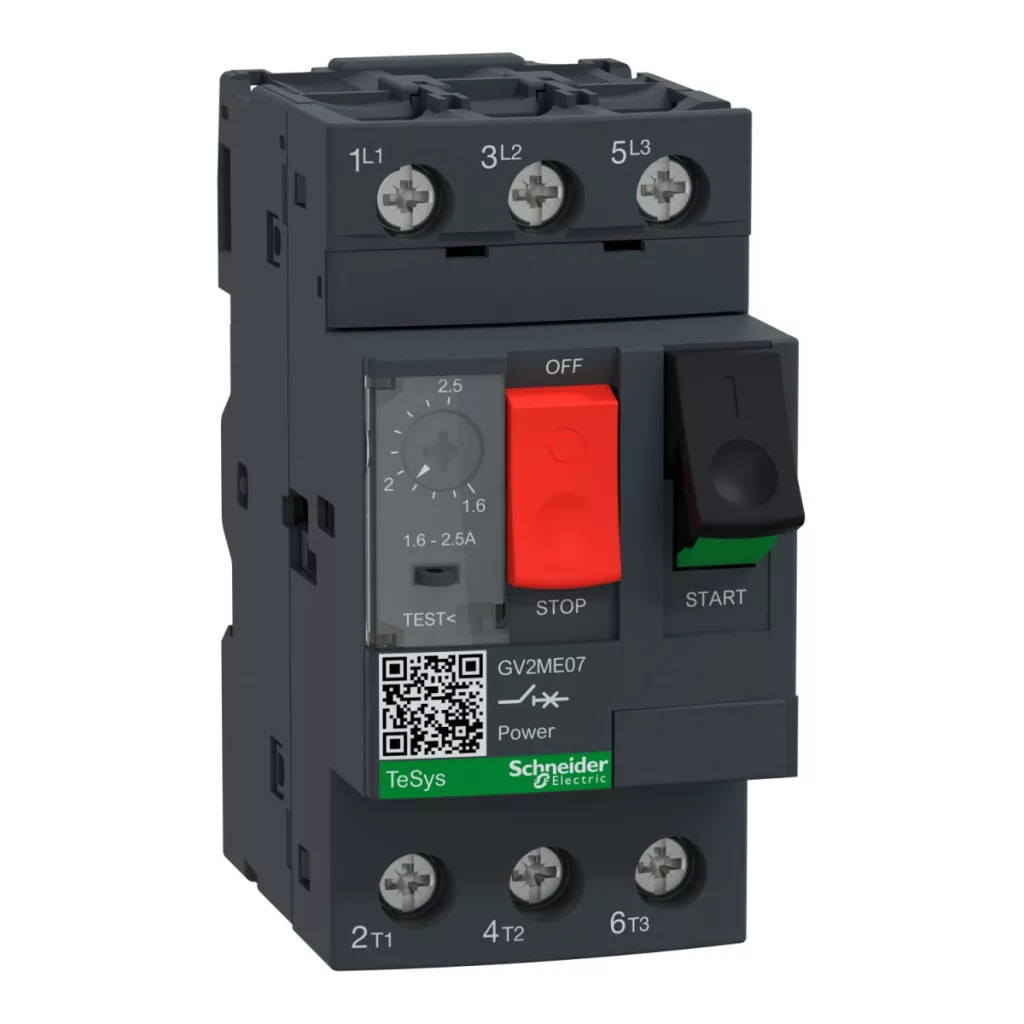

Comutatorul de protecție a motorului Schneider Electric TeSys GV2ME07AP este o soluție profesională pentru sarcinile de protecție a motorului în sistemele electrice moderne. Acest dispozitiv, care aparține familiei de produse TeSys Deca, combină fiabilitatea cu funcții avansate de protecție, care sunt, de asemenea, garantate de conformitatea cu standardele stricte IEC. GV2ME07AP este un întrerupător de protecție a motorului cu 3 poli, care oferă protecție termică reglabilă între 1,6 și 2,5 A. Echipat cu o unitate de declanșare termomagnetică, dispozitivul oferă protecție nu numai împotriva suprasarcinii, ci și împotriva scurtcircuitelor. Decuplarea magnetică este activată la 39 A, ceea ce oferă o protecție adecvată în cazul unor defecțiuni bruște cu curent ridicat. Tipul de control cu buton permite o operare ușoară și simplă în utilizarea de zi cu zi. Dispozitivul are o capacitate de rupere remarcabilă: 100 kA la niveluri de tensiune de 230/240 V, 400/415 V, 440 V și 500 V și 3 kA Icu la 690 V, în conformitate cu standardul IEC 60947-2. Curentul nominal de funcționare (In) este de 2,5 A, iar domeniul de protecție termică este reglabil între 1,6 și 2,5 A, permițând o ajustare precisă la caracteristicile motorului care trebuie protejat. Dispozitivul de protecție a motorului GV2ME poate fi utilizat pentru motoare cu puteri nominale diferite: 0,75 kW la 400/415 V, 1,1 kW la 500 V și 1,5 kW la 690 V. Această versatilitate face ca modelul GV2ME07AP să fie o alegere excelentă pentru o varietate de aplicații industriale. Dispozitivul este sensibil la pierderea de fază, ceea ce oferă o protecție suplimentară pentru motoare împotriva daunelor cauzate de alimentarea asimetrică cu energie electrică. Tensiunea de izolare (Ui) este de 690 V c.a. 50/60 Hz, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV, ceea ce respectă cerințele standardului IEC 60947-2. Comutatorul este, de asemenea, adecvat pentru izolare (izolație) în conformitate cu IEC 60947-1. Dispozitivul are o disipare de putere de 2,5 W pe pol, ceea ce înseamnă costuri de operare reduse. GV2ME07AP are o durată de viață remarcabilă: durabilitatea sa mecanică este de 100.000 de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri la 415 V în ambele categorii AC-3 și AC-3e. Conectarea se realizează cu borne cu șurub care pot acomoda 2 cabluri: 1-6 mm² pentru fire solide, 1,5-6 mm² pentru fire torsadate fără capete de cablu și 1-4 mm² pentru capete de cablu. Cuplul de strângere este de 1,7 Nm. Produsul poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau înșurubat pe un panou cu o placă adaptor și poate fi montat atât pe orizontală, cât și pe verticală. Dispozitivul are o lățime de 45 mm, o înălțime de 89 mm și o adâncime de 78,5 mm și cântărește doar 0,26 kg. Designul compact, de culoare gri închis, poate fi integrat cu ușurință în orice dulap de comutație.
Schneider Electric TeSys - GV2ME07AP - Comutator de protecție motor GV2 1,6…2,5 A, racord cu șurub AP date tehnice
Caracteristici generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Termomagnetică
Date tehnice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A (conform IEC 60947-2), CA-3 și CA-3e (conform IEC 60947-4-1)
Frecvență rețea: 50/60 Hz (conform IEC 60947-2)
Puterea motorului: 0,75 kW (400/415 V c.a. 50 Hz), 1,1 kW (500 V c.a. 50 Hz), 1,5 kW (690 V c.a. 50 Hz)
Capacitate de rupere: 100 kA Icu (230/240 V, 400/415 V, 440 V, 500 V c.a. 50 Hz), 3 kA Icu (690 V c.a. 50 Hz) conform IEC 60947-2
Capacitate nominală de rupere (Ics): 100% (230/240 V, 400/415 V, 440 V, 500 V CA 50 Hz), 75% (690 V c.a. 50 Hz) conform IEC 60947-2
Tip de comandă: Buton
Curent nominal (In): 2,5 A
Interval de reglare a protecției termice: 1,6...2,5 A (conform IEC 60947-2) Curent de declanșare magnetică: 39 A Curent termic convențional (Ith) măsurabil în aer liber: 2,5 A (conform IEC 60947-2)
Tensiune nominală de funcționare (Ue): 690 V c.a. 50 Hz (conform IEC 60947-2)
Tensiune nominală de izolație (Ui): 690 V c.a. 50/60 Hz (conform IEC 60947-2)
Tensiune nominală de impuls (Uimp): 6 kV (conform IEC 60947-2)
Sensibilitate la pierderea de fază: Da (conform IEC 60947-4-1)
Adecvare pentru izolare:Da (conform IEC 60947-1)
Caracteristici fizice
Disipare de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri în categoriile AC-3 și AC-3e la 415 V In
Timp de funcționare nominal: Continuu (conform IEC 60947-4-1)
Conectori: Circuit de alimentare: terminal cu șurub, 2 cabluri 1...6 mm² solid, 1,5...6 mm² torsadat fără capăt de cablu, 1...4 mm² cu capete de cablu răsucite
Cuplu de strângere: 1,7 N·m pe borne cu șurub
Metodă de montare: Montare prin fixare pe șină DIN simetrică de 35 mm sau prin înșurubare pe panou (cu placă adaptor)
Poziție de montare: Orizontală sau verticală
Dimensiuni:Lățime: 45 mm, înălțime: 89 mm, adâncime: 78,5 mm Culoare: Gri închis Caracteristici de mediu Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări ale produsului: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
Grad de protecție IK: IK04
Grad de protecție IP: IP20 (conform IEC 60529)
Rezistență la condiții climatice: conform IACS E10
Temperatură ambiantă: -20...60 °C (funcționare), -40...80 °C (depozitare)
Rezistență la foc: 960 °C (conform IEC 60695-2-11)
Robustețe mecanică: Impact: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
