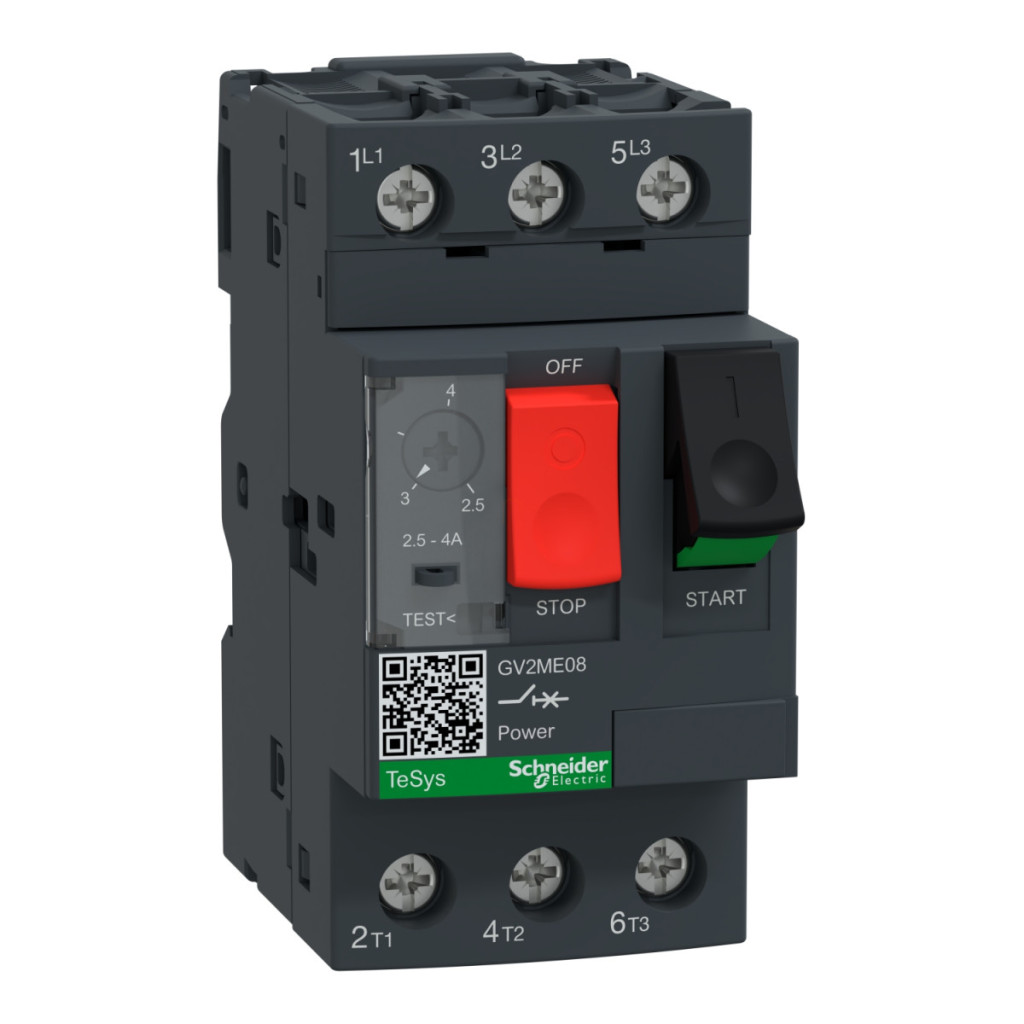

Întrerupătorul de protecție a motorului Schneider Electric TeSys Deca seria GV2ME08AP este un dispozitiv de protecție cu 3 poli extrem de fiabil, conceput special pentru funcționarea în siguranță și protecția motoarelor. Acest starter compact pentru motoare este alegerea ideală pentru motoare cu o putere nominală de 1,1-3 kW, în funcție de tensiune. GV2ME08AP dispune de un declanșator termomagnetic care oferă protecție dublă: protecția termică este reglabilă între 2,5 și 4 A, în timp ce curentul de declanșare magnetic este de 74 A. Protecția termică protejează eficient motorul împotriva suprasarcinii, în timp ce protecția magnetică gestionează curenții de scurtcircuit. O caracteristică importantă a dispozitivului este detectarea pierderii de fază, care protejează motorul de deteriorarea cauzată de alimentarea asimetrică cu energie electrică, în conformitate cu standardul IEC 60947-4-1. Dispozitivul de întrerupere are o capacitate de întrerupere excepțională: 230/240 V, 400/415 V, 440 V și 500 V CA, în timp ce are o valoare de 3 kA Icu pentru 690 V CA. Tensiunea nominală de funcționare este de 690 V CA, ceea ce permite o aplicabilitate extrem de largă. Produsul poate fi utilizat pe rețele de 50/60 Hz în conformitate cu standardul IEC 60947-2. Dispozitivul are o durabilitate mecanică și electrică remarcabilă și este proiectat pentru 100.000 de cicluri în ambele categorii AC-3 și AC-3e la 415V. Este controlat de un buton, are o tensiune nominală de izolare de 690 V și o tensiune de rezistență de 6 kV, în conformitate cu IEC 60947-2. GV2ME08AP poate fi utilizat și ca întrerupător de deconectare în conformitate cu IEC 60947-1. Instalarea este extrem de flexibilă: dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm sau pe un panou (folosind o placă adaptor). Poate fi instalat în poziție verticală sau orizontală. Conectarea se realizează cu borne cu șurub potrivite pentru cabluri solide de 1-6 mm², flexibile de 1,5-6 mm² (fără manșoane) sau flexibile de 1-4 mm² (cu manșoane). Cuplul de strângere pentru bornele cu șurub este de 1,7 Nm. Pe lângă protecția IP20, produsul are numeroase certificări internaționale, inclusiv certificările CCC, UL, CSA, EAC, ATEX, UKCA și IECEE CB Scheme. Dimensiunile compacte ale GV2ME08AP (45 mm lățime, 89 mm înălțime, 78,5 mm adâncime) și culoarea sa gri închis îl fac potrivit pentru mediile industriale. Intervalul de temperatură de funcționare al produsului este între -20 și +60 °C, în timp ce temperatura de depozitare poate varia între -40 și +80 °C. Robustețea sa mecanică este demonstrată de capacitatea sa de a rezista la șocuri de până la 30G timp de 11 ms și vibrații de 5G în intervalul de frecvență 5-150 Hz. Altitudinea maximă de funcționare este de 2000 de metri deasupra nivelului mării.
Schneider Electric TeSys - GV2ME08AP - Comutator de protecție a motorului GV2 2,5…4 A, conexiune cu șurub AP date tehnice
Caracteristici principale
Seria: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului sau al componentei: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicația dispozitivului: Protecție motor
Tehnologie unitate de declanșare: Termomagnetică
Informații suplimentare
Descriere poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului kW: 1,1...1,5 kW la 400/415 V c.a. 50 Hz, 1,5...2,2 kW la 500 V c.a. 50 Hz, 2,2...3 kW la 690 V c.a. 50 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50 Hz conform IEC 60947-2, 100 kA Icu la 400/415 V c.a. 50 Hz conform IEC 60947-2, 100 kA Icu 440 V c.a. 50 Hz conform IEC 60947-2, 100 kA Icu 500 V c.a. 50 Hz conform IEC 60947-2, 3 kA Icu 690 V CA 50 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V CA 50 Hz conform IEC 60947-2, 100% 400/415 V c.a. 50 Hz conform IEC 60947-2, 100% 440 V c.a. 50 Hz conform IEC 60947-2, 100% 500 V c.a. 50 Hz conform IEC 60947-2, 75% 690 V CA 50 Hz conform IEC 60947-2
Tip de comandă: Buton
Curent nominal: 4 A
Interval de reglare a protecției termice: 2,5...4 A conform IEC 60947-2
Curent de declanșare magnetic: 74 A
Curent termic convențional de răcire cu aer liber: 4 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50 Hz conform IEC 60947-2
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-2
Sensibilitate la pierderea de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolare: Da, conform IEC 60947-1
Caracteristici fizice
Disipare de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Timp de funcționare nominal: Neîntrerupt conform IEC 60947-4-1
Conexiuni - terminale: Circuit de alimentare: terminal cu șurub 2 cabluri 1...6 mm² solid, Circuit de alimentare: terminal cu șurub 2 cabluri 1,5...6 mm² fără capăt de cablu flexibil, Circuit de alimentare: terminal cu șurub 2 cablu(e) 1...4 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,7 N.m - pe terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clips, Panou: cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări produs: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Rezistență climatică:conform cerințelor IACS E10 Temperatura aerului ambiant pentru depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura aerului ambiant pentru funcționare: -20...60 °C
Robustețe mecanică: Impacturi: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare deasupra nivelului mării: <= 2000 m
