Întrerupătorul de protecție a motorului GV2ME10AP, parte a gamei de produse Schneider Electric TeSys Deca, este un dispozitiv industrial profesional conceput special pentru protecția și controlul motoarelor electrice. GV2ME10AP este un dispozitiv cu 3 poli, cu o declanșare termică reglabilă între 4 și 6,3 A și o funcție de declanșare magnetică, oferind o protecție optimă atât împotriva suprasarcinii, cât și a scurtcircuitului. Comutatorul de protecție a motorului GV2ME10AP funcționează cu tehnologie de declanșare termomagnetică, care asigură o protecție fiabilă a motorului. Curentul său nominal este de 6,3 A, iar declanșarea termică este reglabilă în intervalul 4-6,3 A, în timp ce curentul de declanșare magnetică este de 91 A. Dispozitivul poate fi utilizat pentru motoare de 2,2 kW într-o rețea de 400/415 V c.a., pentru motoare de 3 kW la 500 V c.a. și pentru motoare de 4 kW la 690 V c.a. Schneider Electric GV2ME10AP este, de asemenea, capabil să detecteze pierderea de fază în conformitate cu standardul IEC 60947-4-1, care oferă protecție suplimentară pentru motor în cazul unei alimentări asimetrice. Capacitatea remarcabilă de rupere a dispozitivului asigură o funcționare fiabilă în diverse condiții de operare. Are o capacitate de întrerupere de până la 100 kA la 230/240 V c.a., 100 kA la 400/415 V c.a., 50 kA la 440 V și 500 V c.a. și 3 kA la 690 V c.a. Detaşabilitatea întrerupătorului de protecţie a motorului GV2ME10AP este conformă cu standardul IEC 60947-1, ceea ce îl face sigur pentru utilizare în sarcini de deconectare a circuitelor. Comanda cu buton permite o operare uşoară şi rapidă, asigurând o utilizare ergonomică pentru personalul de operare. Schneider Electric TeSys GV2ME10AP este conectat cu terminale cu șurub, care acceptă cabluri solide cu o secțiune transversală de 1-6 mm², cabluri flexibile fără capete de cablu de 1,5-6 mm² și cabluri flexibile cu capete de cablu de 1-4 mm², îndeplinind astfel diverse cerințe de instalare. Întrerupătorul are dimensiuni compacte, cu o lățime de 45 mm, o înălțime de 89 mm, o adâncime de 78,5 mm și o greutate de numai 0,26 kg. Poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau înșurubat pe un panou (folosind o placă adaptor). În ceea ce privește mediul de funcționare, GV2ME10AP poate fi utilizat la temperaturi cuprinse între -20 °C și +60 °C, are protecție IP20 și poate rezista la șocuri de până la 30G și vibrații de 5G/5-150Hz. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și are certificări CCC, UL, CSA, EAC, ATEX, UKCA și IECEE CB Scheme, care atestă calitatea și fiabilitatea sa ridicate.

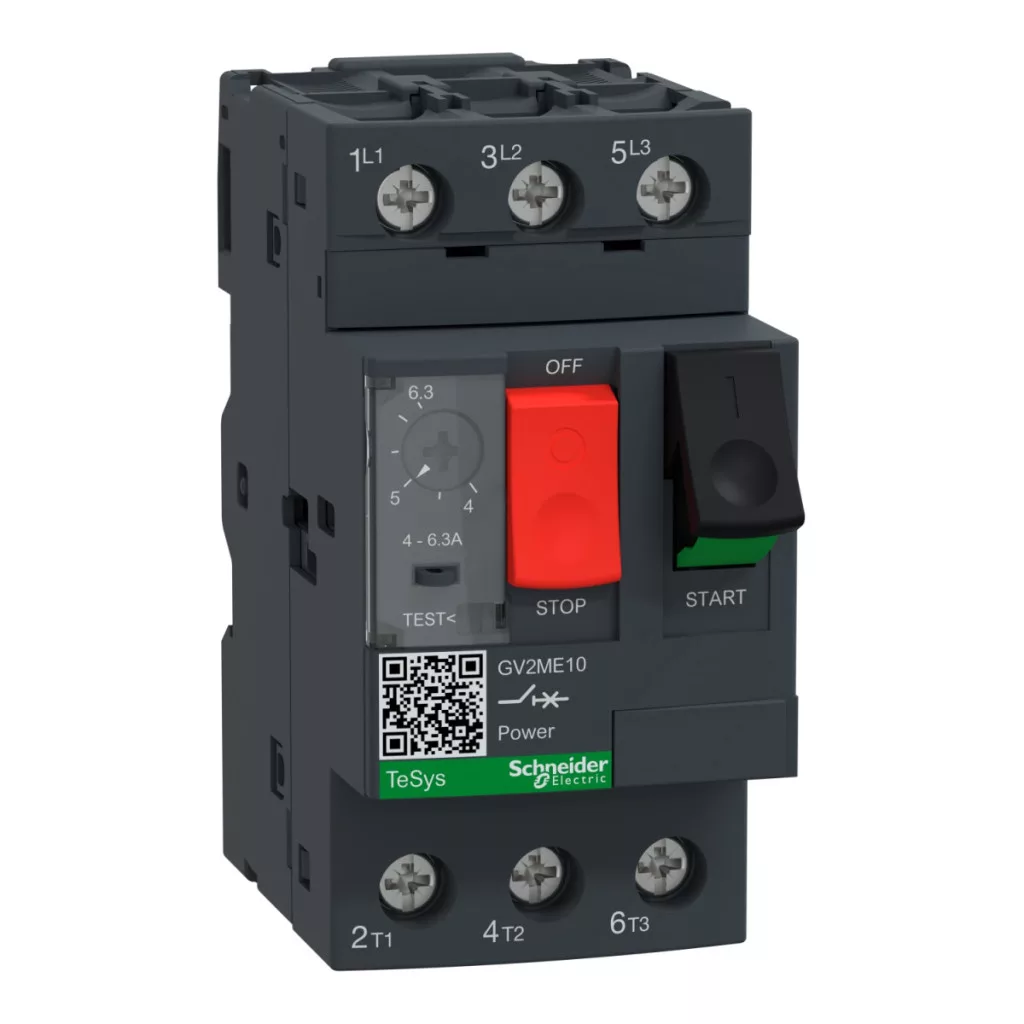

Schneider Electric TeSys - GV2ME10AP - Comutator de protecție a motorului GV2 4…6,3 A, conexiune cu șurub AP date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Termomagnetic
Caracteristici tehnice
Descrierea polilor: 3P
Tipul rețelei: CA
Categoria de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 2,2 kW la 400/415 V c.a. 50 Hz, 3 kW la 500 V c.a. 50 Hz, 4 kW la 690 V c.a. 50 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50 Hz, 100 kA Icu la 400/415 V c.a. 50 Hz, 50 kA Icu 440 V c.a. 50 Hz, 50 kA Icu 500 V c.a. 50 Hz, 3 kA Icu 690 V c.a. 50 Hz
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a., 100% 400/415 V c.a., 100% 440 V c.a., 100% 500 V c.a., 75% 690 V c.a.
Tip de comandă: Buton pulsatoriu
Curent nominal: 6,3 A
Interval de reglare a protecției termice: 4...6,3 A
Curent de declanșare magnetică: 91 A
Curent termic convențional în aer liber: 6,3 A
Tensiune nominală de funcționare: 690 V c.a. 50 Hz
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz
Tensiune nominală de impuls: 6 kV
Detectarea pierderii de fază:Da
Adecvat pentru izolare: Da
Caracteristici mecanice
Pierdere de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Funcționare nominală: Neîntreruptă
Conexiuni: Circuit de alimentare: terminal cu șurub 2 cabluri 1...6 mm² solid, Circuit de alimentare: terminal cu șurub 2 cabluri 1,5...6 mm² fără capăt flexibil, Circuit de alimentare: terminal cu șurub 2 cabluri 1...4 mm² cu capăt flexibil
Cuplu de strângere: 1,7 N.m
Metodă de montare: Șină DIN simetrică de 35 mm, Panou: înșurubat (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Dimensiuni: Lățime: 45 mm, Înălțime: 89 mm, Adâncime: 78,5 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări produs: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
Grad de protecție IK: IK04
Grad de protecție IP: IP20
Rezistență climatică: IACS E10
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C
Temperatură ambiantă de funcționare: -20...60 °C
Robustețe mecanică: Impacturi: 30 Gn timp de 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
