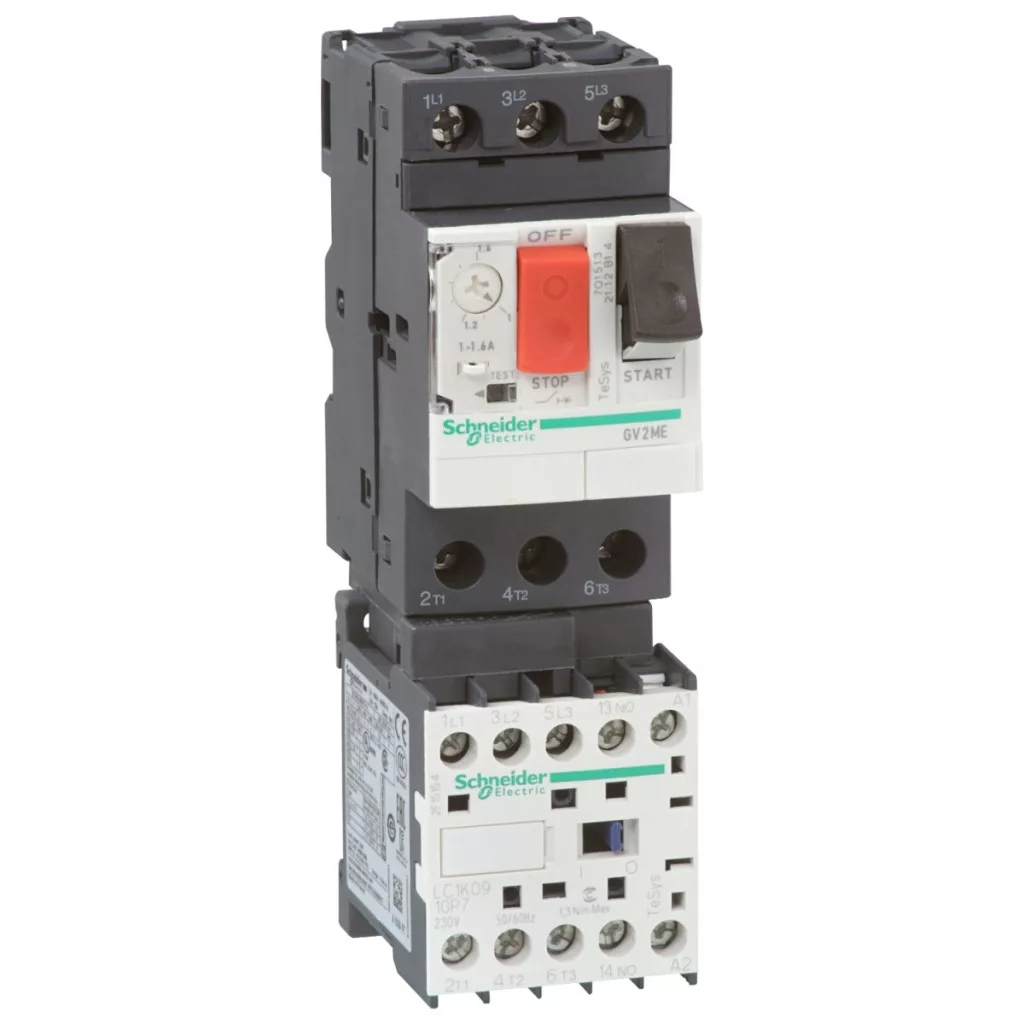

Demarorul combinat pentru motor Schneider Electric TeSys Deca seria GV2ME10K1BW3 DOL (Direct On Line) este o soluție compactă și profesională pentru aplicații industriale. Această gamă de produse recunoscută la nivel mondial în domeniul protecției și controlului motoarelor este alegerea perfectă pentru diverse sarcini de protecție a motoarelor, fie că este vorba de linii de producție, echipamente industriale sau alte operațiuni cu motoare electrice. Produsul GV2ME10K1BW3 este o combinație integrată formată din trei componente principale: un întrerupător de protecție a motorului GV2ME, un contactor cu 3 poli LC1K06 și un bloc combinat GV2AF01. Acesta aparține categoriei de demaroare de motor fără inversare, ceea ce înseamnă că asigură rotirea motorului într-o singură direcție. Designul cu trei poli (3P) este ideal pentru funcționarea motoarelor trifazate în categoriile de aplicații AC-3 și AC-3e. Produsul are o gamă de declanșare termică de 4-6,3 A, ceea ce permite reglarea precisă în funcție de diferite cerințe de sarcină. Curentul de declanșare magnetică este de 78 A, ceea ce oferă o protecție adecvată împotriva curenților de scurtcircuit. Demarorul de motor TeSys Deca Frame 2 GV2ME10K1BW3 poate fi utilizat pentru motoare cu puteri nominale diferite: 2,2 kW 400/415 V c.a. 50/60 Hz, 2,2 kW 440 V c.a. 50/60 Hz, 3 kW 440 V c.a. 50/60 Hz și 3 kW 500 V c.a. 50/60 Hz. Tensiunea circuitului de control este de 24 V c.c., care este un standard utilizat frecvent în mediile industriale. Tipul de coordonare este de tip 1, care indică nivelul de protecție conform standardului IEC. Are o capacitate de întrerupere extrem de ridicată de 50 kA Iq pe rețelele de 400/415 V c.a., 440 V c.a. și 500 V c.a., care respectă standardul IEC 60947-4-1. Această valoare remarcabilă oferă o protecție excelentă în caz de supracurent, sporind astfel siguranța operațională a echipamentului. Unul dintre avantajele semnificative ale designului compact este amprenta redusă, deoarece produsul are o înălțime de numai 152 mm, o lățime de 45 mm și o adâncime de 87 mm. Această eficiență a dimensiunilor permite instalarea ușoară chiar și în dulapuri de comutație sau tablouri de distribuție înguste, optimizând spațiul disponibil. Demarorul combinat pentru motor Schneider Electric TeSys GV2ME10K1BW3 este conform cu toate standardele internaționale relevante, inclusiv cu reglementările IEC, fiind astfel adecvat pentru utilizarea într-o varietate de medii industriale din întreaga lume. Clasa de coordonare de tip 1 a dispozitivului asigură că, chiar și în cazul unui scurtcircuit, nu vor apărea daune care ar putea pune în pericol siguranța personală sau integritatea echipamentului, deși poate fi necesară înlocuirea contactorului.
Schneider Electric TeSys - GV2ME10K1BW3 - Starter complet pentru motor, 6,3 A, 24 VCC date tehnice
Caracteristici principale
Grup de produse: TeSys
Denumire scurtă a dispozitivului: GV2ME
Tipul produsului: Demaror motor
Tipul demarorului motor: Fără inversare
Descrierea polilor: 3P
Categorie de utilizare: AC-3, AC-3e
Puterea motorului: 2,2 kW la 400/415 V c.a. 50/60 Hz, 2,2 kW 440 V c.a. 50/60 Hz, 3 kW 440 V c.a. 50/60 Hz, 3 kW 500 V c.a. 50/60 Hz
Tensiune circuit de comandă: 24 V c.c.
Curent de declanșare magnetic: 78 A
Informații suplimentare
Compoziția dispozitivului: 1 x contactor cu 3 poli, 1 întrerupător de protecție a motorului GV2ME, 1 bloc combinat GV2AF01
Tip de coordonare: Tip 1
Domeniu de reglare a protecției termice: 4...6,3 A
Capacitate de rupere: 50 kA Iq la 400/415 V c.a. 50/60 Hz conform IEC 60947-4-1, 50 kA Iq la 440 V c.a. 50/60 Hz conform IEC 60947-4-1, 50 kA Iq 500 V c.a. 50/60 Hz conform IEC 60947-4-1
Caracteristici mecanice
Înălțime: 152 mm
Lățime: 45 mm
Adâncime: 87 mm
