Comutatorul de protecție a motorului GV2ME14AP din gama TeSys de la Schneider Electric este un dispozitiv extrem de fiabil și eficient, conceput special pentru protecția motoarelor. Acest comutator de protecție a motorului cu 3 poli face parte din seria TeSys Deca și utilizează o tehnologie de eliberare termomagnetică de ultimă generație pentru a oferi o protecție optimă motoarelor. GV2ME14AP are protecție termică reglabilă în intervalul 6-10 A, care respectă standardul IEC 60947-2. Dispozitivul are un curent nominal de 10 A și un curent de declanșare magnetică de 149 A, ceea ce oferă o protecție excelentă împotriva supracurentului și scurtcircuitelor. O caracteristică deosebit de avantajoasă este funcția de detectare a defecțiunilor de fază, care protejează motorul de modurile de funcționare asimetrice, în conformitate cu IEC 60947-4-1. Întrerupătorul de protecție a motorului are o tensiune nominală de izolație de 690 V c.a. și aceeași tensiune nominală de funcționare, ceea ce permite o gamă largă de aplicații. Tensiunea de impuls impresionantă de 6 kV, în conformitate cu IEC 60947-2, oferă o protecție excelentă împotriva supratensiunilor. GV2ME14AP are o capacitate de rupere remarcabilă: 100 kA Icu la 230/240 V c.a. și 400/415 V c.a., 15 kA Icu la 440 V c.a., 10 kA Icu la 500 V c.a. și 3 kA Icu la 690 V c.a., în toate cazurile la 50 Hz, conform IEC 60947-2. Capacitatea nominală de întrerupere la scurtcircuit (Ics) a dispozitivului este, de asemenea, remarcabilă: 230/240 V c.a., 400/415 V c.a., 440 V CA și 500 V CA, și 75% la 690 V CA, în toate cazurile la o frecvență de 50 Hz, în conformitate cu standardul IEC 60947-2. Dispozitivul este echipat cu un buton de comandă, ceea ce îl face simplu și comod de utilizat. Dispozitivul de protecție a motorului GV2ME14AP este adecvat pentru protejarea motoarelor cu o putere nominală de 3-4 kW la 400/415 V c.a., pentru protejarea motoarelor cu o putere nominală de 4-5,5 kW la 500 V c.a. și pentru protejarea motoarelor cu o putere nominală de 5,5-7,5 kW la 690 V c.a., în toate cazurile la o frecvență de 50 Hz. Dispozitivul este conform cu IEC 60947-2, IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1 și deține numeroase certificări internaționale, inclusiv certificările CCC, UL, CSA, EAC, ATEX, UKCA și IECEE CB Scheme. Comutatorul are un grad de protecție IP20 și protecție mecanică IK04, ceea ce îl face rezistent chiar și la cele mai dure medii industriale, inclusiv la efectele climatice conform IACS E10. Conexiunile GV2ME14AP sunt realizate cu terminale cu șurub care permit conectarea a 2 cabluri: 1-6 mm² solid, 1,5-6 mm² flexibil fără papuci de cablu sau 1-4 mm² flexibil cu papuci de cablu. Cuplul de strângere al terminalelor este de 1,7 Nm. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau prin înșurubarea pe un panou (folosind o placă adaptor). Poate fi montat în poziție orizontală sau verticală. Dimensiunile sale compacte - 45 mm lățime, 89 mm înălțime și 78,5 mm adâncime - permit instalarea cu economie de spațiu în dulapuri de distribuție sau panouri de control.

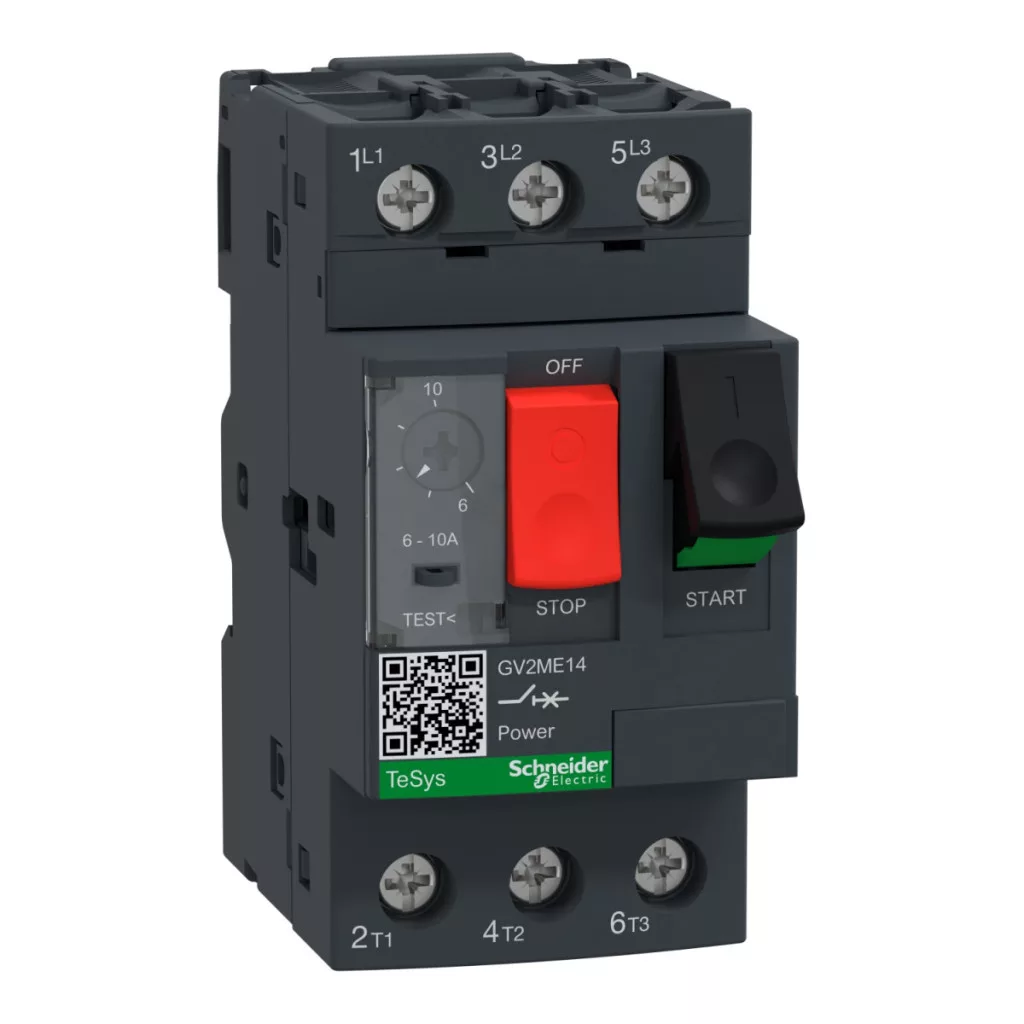

Schneider Electric TeSys - GV2ME14AP - Comutator de protecție a motorului GV2 6…10A, racord cu șurub AP date tehnice
Caracteristici principale
Tip: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumire scurtă a dispozitivului: GV2ME
Aplicație dispozitiv: Protecție motor
Tehnologie unitate de declanșare: Termomagnetică
Date tehnice
Descriere poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului kW: 3...4 kW la 400/415 V AC 50 Hz, 4...5,5 kW la 500 V AC 50 Hz, 5,5...7,5 kW la 690 V c.a. 50 Hz
Capacitate de întrerupere: 100 kA Icu la 230/240 V c.a. 50 Hz, 100 kA Icu la 400/415 V c.a. 50 Hz, 15 kA Icu la 440 V c.a. 50 Hz, 10 kA Icu la 500 V c.a. 50 Hz, 3 kA Icu la 690 V c.a. 50 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a. 50 Hz, 100% 400/415 V c.a. 50 Hz, 100% 440 V c.a. 50 Hz, 100% 500 V c.a. 50 Hz, 75% 690 V c.a. 50 Hz conform IEC 60947-2
Tip de control: Buton
Curent nominal: 10 A
Interval de reglare a protecției termice: 6...10 A conform IEC 60947-2
Curent de declanșare magnetic: 149 A
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50 Hz conform IEC 60947-2
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-2
Sensibilitate la pierderea de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolație:Da, conform IEC 60947-1
Caracteristici fizice
Disipare de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Serviciu nominal: Neîntreruptă conform IEC 60947-4-1
Conexiuni - terminale: Circuit: terminal cu șurub 2 cabluri 1...6 mm² solid, Circuit: terminal cu șurub 2 cabluri 1,5...6 mm² fără capăt flexibil al cablului, Circuit: terminal cu șurub 2 cabluri 1...4 mm² cu capăt flexibil al cablului
Cuplu de strângere: 1,7 N.m - terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: montare cu șurub (folosind placă adaptor)
Poziție de montare: Orizontală, Verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări de produs: CCC, UL, CSA, EAC, ATEX, UKCA, Schema IECEE CB
Clasă de protecție IK: IK04
Clasă de protecție IP: IP20 conform IEC 60529
Rezistență climatică: conform IACS E10
Temperatura aerului ambiant pentru depozitare:-40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura aerului ambiant pentru funcționare: -20...60 °C
Robustețe mecanică: Impacturi: 30 Gn timp de 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
