Întrerupătorul de protecție a motorului Schneider Electric TeSys Deca GV2ME163 este un dispozitiv electric de înaltă performanță, cu 3 poli, cu un interval de reglare a protecției termomagnetice de 9-14 A, care va rămâne disponibil până la sfârșitul planificat al producției, la 30 septembrie 2026. Acest model aparține familiei de produse TeSys Deca și face parte din seria TeSys GV2, care a fost dezvoltată special pentru aplicații de protecție a motoarelor. Întrerupătorul de protecție a motorului GV2ME163 are terminale cu arc care asigură o conexiune rapidă și fiabilă a cablurilor. Dispozitivul poate acomoda până la 2 cabluri per terminal și acceptă secțiuni transversale de cablu solid de 1-6 mm² fără capete de cablu flexibile, 1,5-4 mm² cu capete de cablu flexibile și 1-4 mm² cu capete de cablu flexibile. Dispozitivul este extrem de versatil în ceea ce privește instalarea, deoarece poate fi fixat pe o șină DIN simetrică de 35 mm sau chiar înșurubat pe un panou folosind o placă adaptor și poate fi instalat atât în poziție orizontală, cât și verticală. Comutatorul de protecție a motorului are parametri tehnici remarcabili. Este recomandat pentru protejarea motoarelor de 5,5 kW într-o rețea de 400/415 V c.a. 50/60 Hz și a motoarelor de 7,5 kW într-o rețea de 500 V c.a. 50/60 Hz. Are o capacitate de rupere impresionantă de 100 kA pe o rețea de 230/240 V c.a. 50/60 Hz, în timp ce pe o rețea de 400/415 V c.a. această valoare este de 15 kA. Tensiunea maximă de funcționare este de 690 V c.a. 50/60 Hz, iar dispozitivul are o tensiune nominală de rezistență la impulsuri de 6 kV. Produsul dispune de detectarea pierderii de fază și este, de asemenea, adecvat pentru izolare în conformitate cu IEC 60947-1. Curentul nominal este de 14 A, intervalul de declanșare termică este reglabil între 9 și 14 A, iar curentul de declanșare magnetică este de 253,4 A. Dispozitivul este controlat prin buton și designul său compact în culoare gri închis (45 mm lățime, 101 mm înălțime și 78,5 mm adâncime) permite instalarea în spații reduse în dulapurile de comutație. Modelul GV2ME163 oferă o fiabilitate excelentă, demonstrată de durata de viață mecanică și electrică de 100.000 de cicluri în ambele categorii AC-3 și AC-3e la 415 V. Calitatea protecției este asigurată de rezistența la impact IK04 și de clasa de protecție la atingere IP20. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-20...60 °C) și este rezistent la vibrații și șocuri (5 Gn, 5...150 Hz și 30 Gn până la 11 ms). Conformitatea cu diverse standarde și reglementări internaționale este confirmată de numeroase certificate, inclusiv CCC, UL, CSA, EAC, ATEX și mai multe registre maritime (LROS, BV, RINA, DNV-GL). Produsul are o pierdere de putere de 2,5 W pe pol și funcționează în mod neîntrerupt, în conformitate cu IEC 60947-4-1.

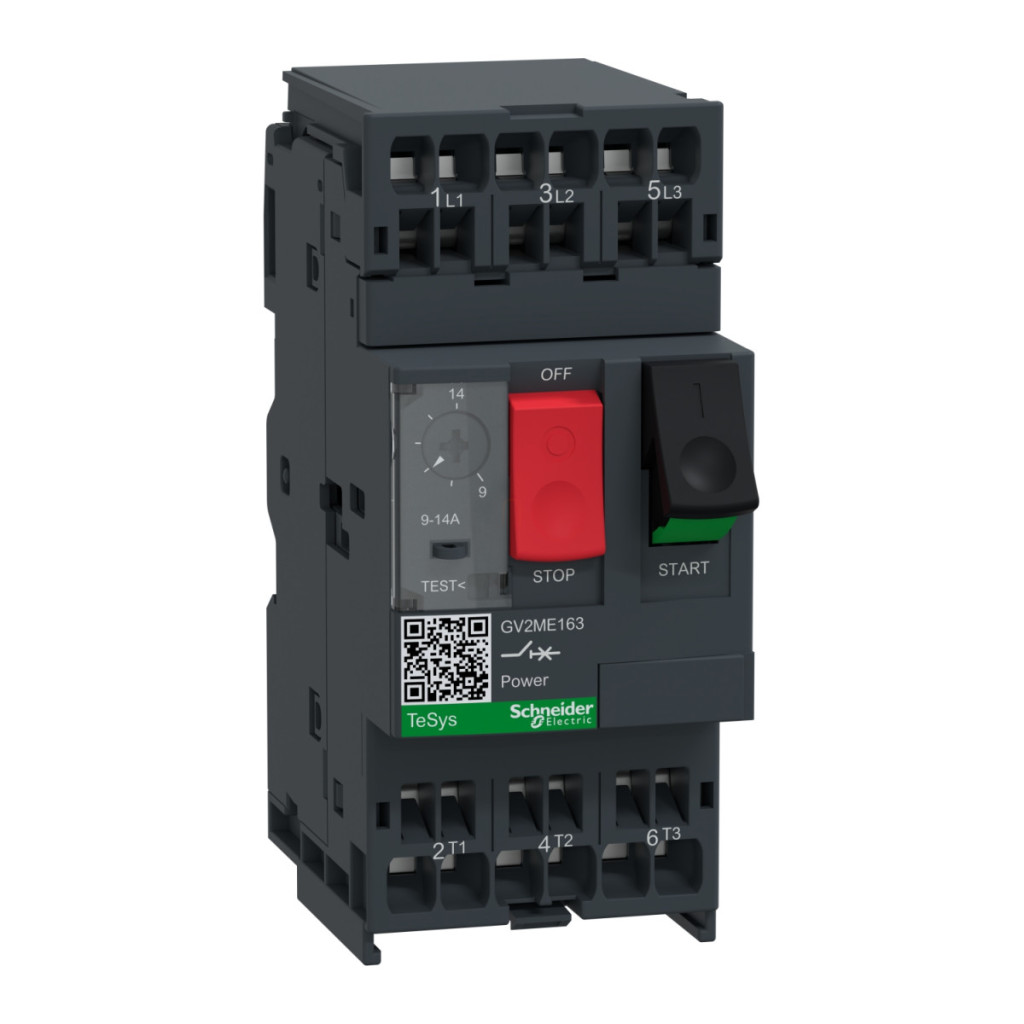

Schneider Electric TeSys - GV2ME163 - Întrerupător de protecție a motorului 9…14A, conexiune cu arc date tehnice
Date generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicație: Protecția motorului
Tehnologia unității de declanșare:Termomagnetică
Caracteristici electrice
Descrierea polilor: 3P
Tipul rețelei: CA
Categoria de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei:50/60 Hz conform IEC 60947-2
Puterea motorului: 5,5 kW la 400/415 V c.a. 50/60 Hz, 7,5 kW la 500 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50/60 Hz, 15 kA Icu la 400/415 V c.a. 50/60 Hz, 8 kA Icu la 440 V c.a. 50/60 Hz, 6 kA Icu la 500 V c.a. 50/60 Hz, 3 kA Icu la 690 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 100% la 230/240 V c.a. 50/60 Hz, 50% la 400/415 V c.a. 50/60 Hz, 50% 440 V c.a. 50/60 Hz, 75% 500 V c.a. 50/60 Hz, 75% 690 V c.a. 50/60 Hz
Tip de comandă: Buton
Curent nominal: 14 A
Interval de reglare a protecției termice: 9…14 A conform IEC 60947-2
Curent de declanșare magnetic: 253,4 A
Curent termic convențional în aer liber: 14 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-2
Sensibilitate la pierderea de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolare:Da, conform IEC 60947-1
Pierdere de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Funcționare nominală: Neîntreruptă conform IEC 60947-4-1
Conectare și instalare
Conectori - terminale: Circuit de alimentare: cleme cu arc 2 cabluri 1…6 mm² solide, Circuit de alimentare: cleme cu arc 2 cabluri 1,5…4 mm² flexibile fără papuci de cablu, Circuit de alimentare: cleme cu arc 2 cabluri 1…4 mm² cu capăt de cablu flexibil
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clips, Panou: montare cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Caracteristici mecanice
Lățime: 45 mm
Înălțime: 101 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-2-40: Anexa JJ, IEC/EN 60335-1: Clauza 30.2
Certificări ale produsului: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Rezistență la condiții climatice: conform IACS E10
Temperatura aerului ambiant pentru depozitare:-40 până la 80 °C Rezistență la foc: 960 °C conform IEC 60695-2-11 Temperatura aerului ambiant pentru funcționare: -20…60 °C
Robustețe mecanică: Șoc: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
