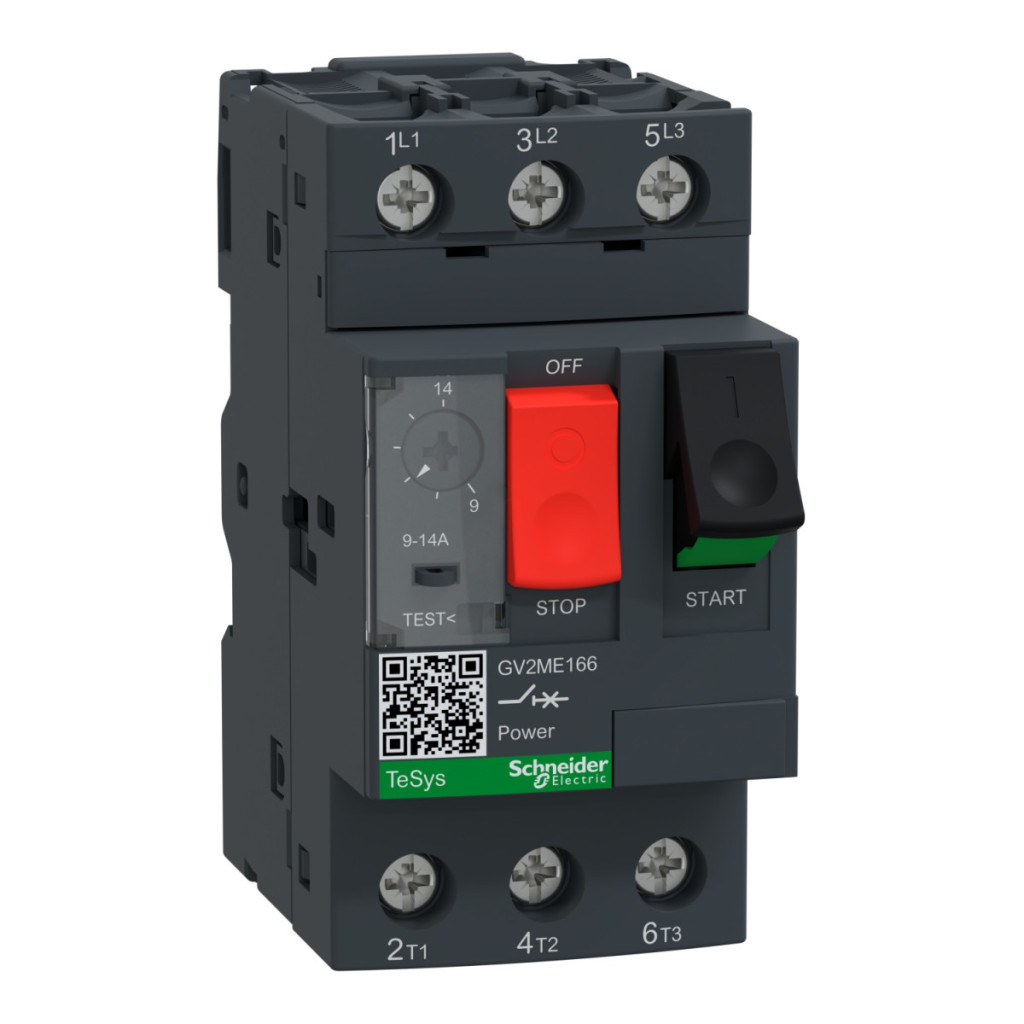

Comutatorul de protecție a motorului GV2ME166 din gama TeSys Deca de la Schneider Electric este un dispozitiv de protecție compact și eficient, ideal pentru protejarea motoarelor trifazate în medii industriale. Acest produs face parte din seria TeSys GV2, recunoscută pe piața globală pentru fiabilitatea și designul său robust. Dispozitivul de protecție a motorului GV2ME166 are trei poli și funcționează într-un interval de reglare termică de 9-14 A. Combinația dintre tehnologia de declanșare termică și magnetică oferă protecție atât împotriva suprasarcinii, cât și împotriva scurtcircuitului într-un singur dispozitiv compact. Curentul de declanșare magnetic este de 253,4 A, ceea ce oferă o protecție adecvată în cazul unui scurtcircuit. Comutatorul este echipat cu un buton de comandă, care facilitează utilizarea zilnică și intervenția rapidă atunci când este necesar. Comutatorul de protecție a motorului GV2ME166 are o capacitate de rupere semnificativă: 100 kA Icu la 230/240 V c.a. și 15 kA Icu la 400/415 V c.a. Produsul este potrivit în special pentru protejarea motoarelor cu o putere nominală de 5,5 kW la 400/415 V c.a., dar poate fi utilizat și pentru motoare cu o putere nominală de până la 11 kW la 690 V c.a. Atât tensiunea nominală de izolare (Ui), cât și tensiunea de funcționare (Ue) sunt de 690 V c.a. 50/60 Hz, ceea ce permite o utilizare versatilă în medii industriale. Dispozitivul are o disipare de putere de 2,5 W pe pol și o durată de viață mecanică de 100.000 de cicluri de comutare. Durata sa de viață electrică este de 100.000 de cicluri în categoriile AC-3 și AC-3e la 415 V. Schneider Electric GV2ME166 oferă flexibilitate de instalare, deoarece poate fi montat în mai multe moduri: poate fi fixat pe o șină DIN simetrică de 35 mm sau înșurubat pe un panou folosind o placă adaptor. Dispozitivul poate fi poziționat orizontal sau vertical. Dimensiunile sale compacte (lățime: 45 mm, înălțime: 89 mm, adâncime: 78,5 mm) permit o instalare care economisește spațiu. Produsul are un grad de protecție IP20, care oferă o protecție adecvată împotriva contactului accidental cu degetele. Datorită conectorilor cu inel de prindere, cablarea este simplă: se pot conecta 2 cabluri, cu o secțiune transversală de 1-6 mm² pentru fire solide, 1,5-6 mm² pentru fire flexibile fără capete flexibile și 1-4 mm² pentru fire flexibile cu capete flexibile. Cuplul de strângere al terminalului cu șurub este de 1,7 Nm. Întrerupătorul de protecție a motorului TeSys Deca GV2ME166 este conform cu numeroase standarde industriale, inclusiv EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1. Produsul are numeroase certificări internaționale, precum CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL și UKCA. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -20 °C și +60 °C, cu un interval de temperatură de depozitare cuprins între -40 °C și +80 °C. Se caracterizează printr-o robustețe mecanică remarcabilă: poate rezista la un impact de 30 Gn timp de 11 ms și la vibrații de 5 Gn la 5-150 Hz. Altitudinea maximă de funcționare este de 2000 m. De asemenea, are o funcție de detectare a defectelor de fază în conformitate cu standardul IEC 60947-4-1.
Schneider Electric TeSys - GV2ME166 - Date tehnice comutator de protecție motor
Caracteristici generale
Denumirea produsului: TeSys GV2
Familia de produse: TeSys Deca
Tip: Întrerupător de protecție a motorului
Model: GV2ME
Aplicație: Protecția motorului
Tehnologie de declanșare:Termomagnetic Parametri tehnici Număr de poli: 3P Tip rețea: CA Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 5,5 kW 400/415 V c.a. 50/60 Hz, 7,5 kW 500 V c.a. 50/60 Hz, 9 kW 690 V c.a. 50/60 Hz, 11 kW 690 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu 230/240 V c.a. 50/60 Hz, 15 kA Icu 400/415 V c.a. 50/60 Hz, 8 kA Icu 440 V c.a. 50/60 Hz, 6 kA Icu 500 V c.a. 50/60 Hz, 3 kA Icu 690 V c.a. 50/60 Hz
Capacitate nominală de întrerupere (Ics): 100% 230/240 V c.a. 50/60 Hz, 50% 400/415 V c.a. 50/60 Hz, 50% 440 V c.a. 50/60 Hz, 75% 500 V c.a. 50/60 Hz, 75% 690 V c.a. 50/60 Hz
Mod de control: Buton
Curent nominal: 14 A
Interval de reglare a protecției termice: 9-14 A
Curent de declanșare magnetică: 253,4 A
Curent termic convențional măsurat în aer liber: 14 A
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Sensibilitate la pierderea de fază: Da
Adecvat pentru deconectare: Da
Disiparea puterii pe pol: 2,5 W
Caracteristici mecanice
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri în categoria AC-3 la 415 V, 100.000 de cicluri în categoria AC-3e la 415 V
Conexiuni: Circuit: conectori cu inel de prindere 2 cabluri 1-6 mm² solide, 1,5-6 mm² flexibile fără capăt de cablu, 1-4 mm² flexibile cu capăt de cablu
Cuplu de strângere: 1,7 N·m
Metoda de montare: șină DIN simetrică de 35 mm, înșurubată pe panou (cu placă adaptor)
Poziție de montare: orizontală sau verticală
Dimensiuni: Lățime 45 mm, înălțime 89 mm, adâncime 78,5 mm
Distanță de conectare: 13,5 mm fără distanțier
Parametri de mediu
Grad de protecție IK: IK04
Grad de protecție IP: IP20
Rezistență climatică: Conform cu IACS E10
Temperatură de depozitare: -40-80 °C
Rezistență la foc: 960 °C
Temperatură de funcționare: -20-60 °C
Robustețe mecanică: Impact: 30 Gn până la 11 ms, Vibrații: 5 Gn, 5-150 Hz Altitudine de funcționare: ≤ 2000 m Certificate și standarde Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificate: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
