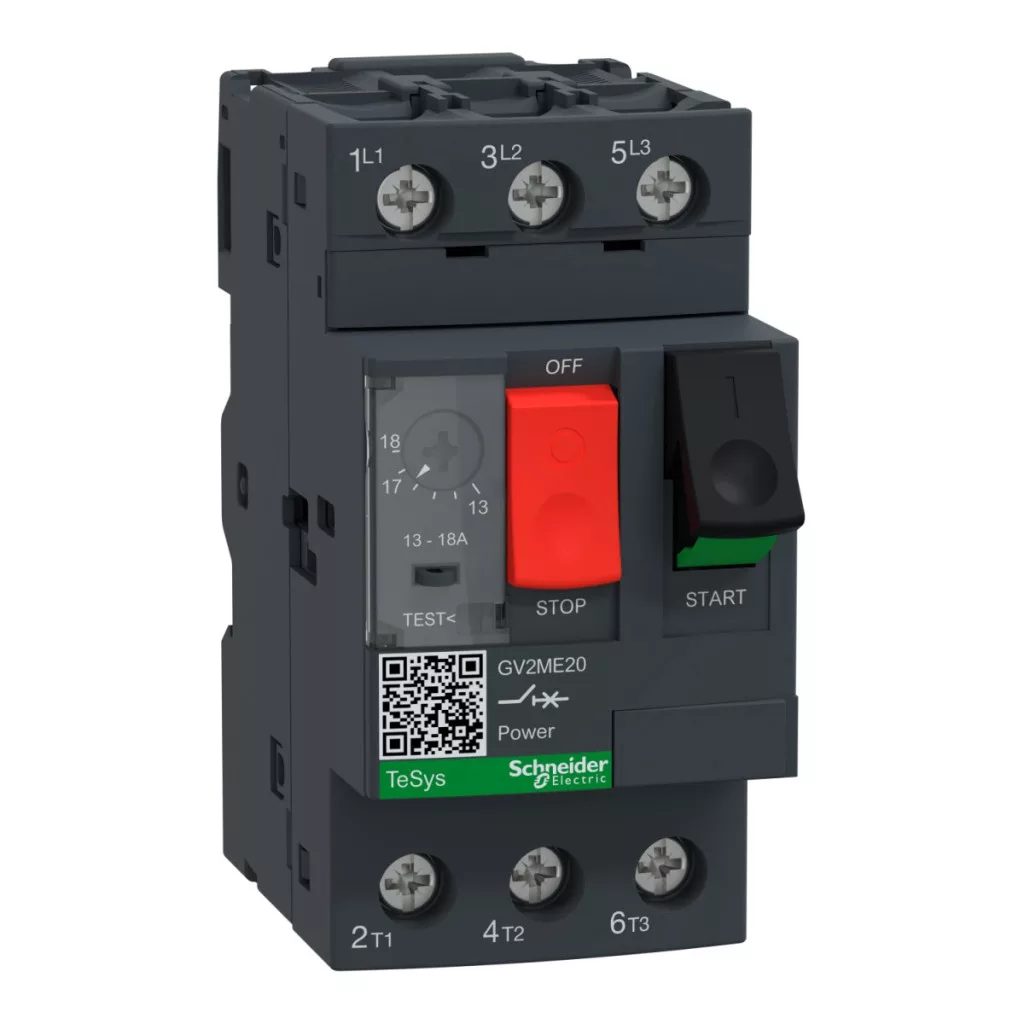

Întrerupătorul de protecție a motorului GV2ME20AP din gama TeSys Deca de la Schneider Electric oferă o soluție compactă și fiabilă pentru protejarea motoarelor industriale. Acest dispozitiv cu 3 poli și declanșare termomagnetică poate fi utilizat într-un interval de curent nominal de 13-18 amperi și are conexiuni cu șurub. GV2ME20AP are o capacitate de întrerupere remarcabilă de 100 kA la 230/240 V c.a., 15 kA la 400/415 V c.a. 6 kA la 500 V c.a. și 3 kA la 690 V c.a., în conformitate cu standardul IEC 60947-2. Categoriile de aplicare ale produsului includ categoria A conform IEC 60947-2, precum și categoriile AC-3 și AC-3e conform standardului IEC 60947-4-1. Acest întrerupător de protecție a motorului este ideal pentru protejarea motoarelor cu puteri nominale diferite: 7,5 kW la 400/415 V c.a., 9 kW la 500 V c.a. și până la 15 kW la 690 V c.a. Dispozitivul dispune, de asemenea, de o detectare eficientă a defectelor de fază în conformitate cu standardul IEC 60947-4-1, oferind o protecție sporită pentru motor. Parametrii tehnici ai GV2ME20AP includ un curent nominal de 18 amperi, un interval de reglare a protecției termice de 13-18 amperi și un curent de declanșare magnetic de 341 amperi. Dispozitivul are comandă cu buton, o tensiune nominală de funcționare de 690 V c.a. 50 Hz în conformitate cu IEC 60947-2 și o tensiune nominală de izolație de 690 V c.a. 50/60 Hz. Comutatorul de protecție a motorului are o tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-2, și este, de asemenea, adecvat pentru izolare, în conformitate cu IEC 60947-1. Produsul are o disipare de putere de 2,5 W pe pol, o durată de viață mecanică de 100.000 de cicluri și o durată de viață electrică de 100.000 de cicluri la 415 V In pentru AC-3 și AC-3e. Produsul oferă opțiuni de conectare flexibile: terminalul cu șurub al circuitului de alimentare poate fi utilizat cu 2 cabluri de 1-6 mm² solide, 1,5-6 mm² flexibile fără capete de cablu sau 1-4 mm² flexibile cu capete de cablu. Cuplul de strângere al terminalului cu șurub este de 1,7 N.m. Metoda de montare poate fi prin fixare pe o șină DIN simetrică de 35 mm sau prin înșurubare pe un panou (cu o placă adaptor). Produsul poate fi montat orizontal sau vertical. Dimensiunile sale sunt compacte: lățime 45 mm, înălțime 89 mm, adâncime 78,5 mm. Dispozitivul este de culoare gri închis, cu clasa de protecție IP20 conform IEC 60529 și o clasă de rezistență la impact IK04. Intervalul de temperatură de funcționare este de la -20 la 60 °C, iar intervalul de temperatură de depozitare este de la -40 la 80 °C.
Schneider Electric TeSys - GV2ME20AP - Comutator de protecție a motorului GV2 13…18A, conexiune cu șurub AP date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicația dispozitivului: Protecție motor
Tehnologie unitate de declanșare: Termomagnetică
Parametri tehnici
Descriere poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei:50/60 Hz conform IEC 60947-2
Puterea motorului: 7,5 kW la 400/415 V c.a. 50 Hz, 9 kW la 500 V c.a. 50 Hz, 15 kW la 690 V c.a. 50 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50 Hz conform IEC 60947-2, 15 kA Icu la 400/415 V c.a. 50 Hz conform IEC 60947-2, 8 kA Icu 440 V c.a. 50 Hz conform IEC 60947-2, 6 kA Icu 500 V c.a. 50 Hz conform IEC 60947-2, 3 kA Icu la 690 V c.a. 50 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit (Ics): 100% 230/240 V c.a. 50 Hz conform IEC 60947-2, 50 % 400/415 V c.a. 50 Hz conform IEC 60947-2, 50 % 440 V c.a. 50 Hz conform IEC 60947-2, 75 % 500 V c.a. 50 Hz conform IEC 60947-2, 75 % 690 V c.a. 50 Hz conform IEC 60947-2
Tip de comandă: Buton
Curent nominal (In): 18 A
Interval de reglare a protecției termice: 13…18 A conform IEC 60947-2
Curent de declanșare magnetic: 341 A
Curent termic convențional în aer liber (Ith): 18 A conform IEC 60947-2
Tensiune nominală de funcționare (Ue): 690 V c.a. 50 Hz conform IEC 60947-2
Tensiune nominală de izolație (Ui): 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls (Uimp): 6 kV conform IEC 60947-2
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolare:Da, conform IEC 60947-1
Caracteristici fizice
Disipare de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Mod de funcționare nominal: Neîntreruptibil conform IEC 60947-4-1
Conexiuni - blocuri terminale: Circuit de alimentare: bornă cu șurub 2 cabluri de 1 până la 6 mm² solid, Circuit de alimentare: bornă cu șurub 2 cabluri 1,5…6 mm² fără capăt flexibil, Circuit de alimentare: bornă cu șurub 2 cabluri 1…4 mm² cu capăt flexibil
Cuplu de strângere: 1,7 N.m - pe terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clips, Panou: montare cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări produs: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Rezistență climatică: conform IACS E10
Temperatura aerului ambiant pentru depozitare: -40 până la 80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura aerului ambiant pentru funcționare: -20…60 °C
Robustețe mecanică: Șoc: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
